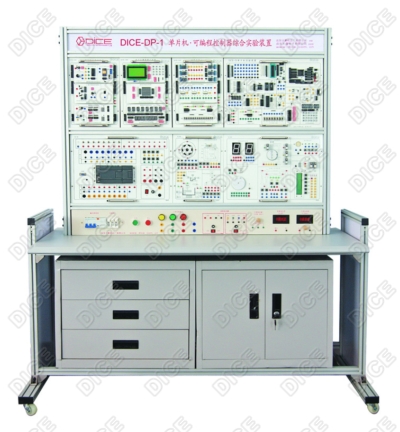

DICE-DP-1型 单片机·可编程控制器综合实验装置

DICE-DP-1型 单片机·可编程控制器综合实验装置
<
  • DICE-DP-1型 单片机·可编程控制器综合实验装置
>
产品报价: 面议
留言咨询
加载中
DICE-DP-1
启东计算机总厂有限公司
江苏
详细说明

DICE-DP-1型 单片机·可编程控制器综合实验装置

型号: DICE-DP-1型 单片机·可编程控制器综合实验装置
产品介绍:
一、产品概述
针对各高等院校须同时开设“单片机”和“PLC可编程控制器”教学的需求和建议,本公司研发了“DICE-DP-1型 单片机·可编程控制器综合实验装置”。它集单片机实验板、专业仿真器、PLC可编程控制器、模拟控制实验板,实物模块于一体,可直观地进行单片机原理及各个领域的实验、多个PLC实际应用的模拟实验及实物实验,同时也为高层次的设计开发实验提供良好的条件。为了结合教学要求,设计过程中参考了国内多种教材,从中精选出最具典型的实验项目,适合各高等院校开设的“单片机原理与接口技术”、“可编程控制技术”等课程的实验教学。

二、系统特点
1、 MCS-51单片机系统
丰富的接口电路,这些单片机接口电路涵盖了MCU的各个应用领域,并能够提供用户
领先的应用和设计的方法。CPU芯片引脚引出,可以任意的连接自己的实际应用系统。配有专业的DICE-3000型高性能MCS-51硬件仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和用户CPU独立运行,具有编辑、编译、下载、单步、跟踪、断点、运行等多种功能。上位仿真软件支持汇编、C语言。可运行于WIN98/2000/NT/XP操作系统平台。
2、 PLC实验系统
(1)可靠性、灵活性强  提供实验所需的+24V直流电源,设计时将容易损坏的功能及对学生没有技能要求的线路直接接好,保证设备的可靠性。设有电流型漏电保护器充分保证人身安全。学生可充分利用面板上的资源进行实验,灵活方便。
(2)直观性强  面板布局合理、图线清晰分明,板上印有必需的文字说明,学生在没有说明书的情况下也可完成所有的实验。在保证接线正确、编制程序无误的情况下,只要细心地操作,就能形象、直观地显示程序执行的过程和结果,从而检验编程的正确性。
(3)采用先进、易用的PLC  配备日本三菱FX1N-40MR型可编程控制器和通信模块,配套日本三菱通信编程电缆。
(4)组态棒图教学  采用工控组态软件,所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图,进行实验动态跟踪教学。
(5)PLC主机工控网络实验教学  该实验装置具有RS485通信模式:一台电脑(主站)控制16台PLC主机(从站)进行通信(即可进行1:N通信)。
(6)实验室局域网实验教学   每套“PLC实验装置”均配上电脑,可构成PLC实验室局域网,进行网络化教学实验。
3可选配C8051F020单片机模块,配备EC5仿真器。
4可选配我公司专利产品DICE-DAQ数控式创新实验平台,可完成如四层电梯、交通灯控制、水塔水位自动控制等多达15个创新实验。

三、技术性能
1、  输入电源:单相三线220V±10%  50HZ
2、  工作环境:温度-10℃~+50℃  相对湿度<85%(25℃)  海拔<4000m
3、  绝缘电阻:大于3MΩ
4、  装机容量:小于0.8kVA
5、  外形尺寸:135cm×60clm×140cm,以产品实物为准

四、系统配置
1.控制器单元挂箱:挂箱主要用于插接不同的CPU模块。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路,可单独完成大部分的基本实验,挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱连接。挂箱上的资源如下:
(1)8155接口模块
(2)8255接口模块
(3)8279键盘显示接口模块
(4)8253可编程定时器模块
(5)MAX813硬件看门狗模块
(6)I2C EEROM模块
(7)8250模块
(8)8251模块
(9)AT24C02存储器模块
(10)PCF8563日历时钟模块
(11)单次脉冲模块
(12)93C46串行EEPROM模块
(13)红外线收发模块
(14)DS18B20数字温度传感器模块
(15)开关量输入模块


控制器单元挂箱支持CPU模块和译码模块:
模块名称
  功能指标
51系列CPU模块
支持80C31、80C51,含32K SRAM、64K ROM组成数据总线、地址总线和控制总线
Cygnal51CPU模块(选配)
采用美国Cygnal公司的嵌入式单片机C8051F020芯片,含32K SRAM,组成数据总线、地址总线和控制总线
CPLD模块
采用LATTICE公司的ispLSI1032E芯片
译码模块
采用LATTICE公司的ispLSI1016E完成整个系统的译码工作

2.信号转换单元挂箱:挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和控制器单元挂箱信号连接。
挂箱支持的模块:
模块名称
功能指标
8位并行AD模块
由AD0809模数转换电路组成8路8位AD。
8位并行DA模块
由两只DA0832数模转换电路组成2路8位DA。
12位并行AD模块
由AD574模数转换电路组成12位AD。
12位并行DA模块
由TLV5613数模转换电路组成12位DA。
I/O 扩展模块
由两块74LS244芯片扩展成16路并行输入电路。
由两块74LS273芯片扩展成16路并行输出电路。
用74LS164芯片组成串转并输出电路。
用74LS165芯片组成并转串输入电路。
转换模块
用LM311实现V/F电路和F/V电路
用TLC549芯片组成串行AD转换电路。
用TLC5615芯片组成串行DA转换电路。

3.通信与打印机单元挂箱:挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接,打印机装在挂箱的底板上。
挂箱支持的模块:
模块名称
功能指标
RS232/RS485/CAN总线通信模块
由MAX232芯片组成RS232通信电路,MAX485芯片组成RS485通信电路。
由SJA1000芯片和TJA1050芯片组成CAN总线电路。
USB通信模块
由1581芯片组成USB2.0通信模块
网络控制器模块
采用RTL8019AS芯片

 4.显示与键盘单元挂箱:挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的模块:
模块名称
功能指标
静态显示模块
由74LS164芯片驱动
动态显示模块
采用8位8段LED数码管。
液晶显示模块
提供128*64点阵的液晶显示屏
CPLD模块
采用LATTICE公司1032芯片
4*4行列式键盘
公共键盘

5、对象挂箱(一) :挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的模块:
模块名称
功能指标
继电器模块
由两个5V继电器、2个12V继电器和2个24V继电器组成。
光耦隔离模块
由3个TLP521-4芯片组成12入12出。
LED显示模块
用16个LED灯组成逻辑电平测试电路
开关量模块
用16个按键组成高低电平输出电路

6、对象挂箱(二) :挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的模块:
IC卡读写模块
模块名称
直流电机
带驱动小直流电机,测速部分由1个霍尔传感器组成
步进电机
采用四相步进电机,带驱动电路
交通灯模块
采用16个LED灯和四位数码管组成。
语音处理模块
采用1730专用语音芯片组成
PWM调制模块
由324运放芯片组成,用于小直流电机调速

7、PLC硬件配置
序号
实训挂箱编号
实训模块
1
FX1N-40MR
本机集成24 输入/16输出共40 个数字量I/O 点,CPU运算处理速度0.55~0.7μS/基本指令; 在FX1N系列右侧可连接输入输出扩展模块和特殊功能模块; 内置8K的EEPROM存储器,无需电池,免维护; 配编程电缆。
2
PLC-801
(模块挂箱)
(1)艺术灯控制、(2)自动售货机、(3)轧钢机自动控制、(4)交通灯自动控制、(5)交通灯手动控制
4
PLC-802
(模块挂箱)
(6)四级传送带控制、(7)自动上料装车控制、
(8)水塔水位控制、(9)水塔供水控制、
(10)自动冲床控制、(11)电镀自动控制
5
PLC-803
(模块挂箱)
(12)步进电机控制、(13)全自动洗衣机控制
(14)自控成型机、(15)邮件分拣控制
6
PLC-804(双组)
(模块挂箱)
(16)LED数码管控制、(17)电机Y/△起动控制、
(18)抢答器控制、(19)机械手自动控制、
(20)刀库捷径选择控制、(21)四层电机控制

五、实验项目
1MCS-51单片机实验项目:
软件部分实验:
1.清零程序田
2.拆字程序
3.拼字程序
4.数据区传送子程序
5.数据排序实验
6.查找相同数据个数
7.无符号双字节快速乘法子程序
8.多分支程序
9.多分支程序
10.电脑时钟实验

硬件部分实验:
1.P1口亮灯实
2.P1口转弯灯实验
3.P3.3口输入,P1口输出实验
4.工业顺序控制实验
5.8255 A、B、C口输出方波实验
6.8255 PA口控制PB口
7.8255控制交通灯
8.简单I/O扩展实验
9.并行ADC 0809转换实验
10.并行DAC 0832转换实验
11.8279键盘显示实验
*12.通用打印机实验
13.微型打印机实验
14.I2C储存卡读写实验
15.语音芯片ISD173控制实验(录音)
16.语音芯片ISD1730控制实验(放音)
17.继电器控制实验
18.步进电机控制
19.8253方波实验
20.小直流电机调速实验
21.16*16 LED点阵显示实验
22.128*64 LCD液晶显示实验
23.8250可编程异步通讯接口实验
24.8251可编程通讯接口实验
25.单片机RS232/485串行发送实验
26.单片机RS232/485串行接收实验
27.DS18B20单总线温度测量实验
28.红外线遥控收发实验
29.串行A/D TLC549转换实验
30.串行10位D/A TLC5615转换实验
31.PCF8563  I²C日历时钟实验
32.MAX813看门狗实验
33.PWM脉宽调制实验
34.74LS164串并转换
35.74LS165并串转换
36.LM331 V/F转换实验
37.AT24C02  I2C总线存储器读写实验
38.串行存储芯片93C46读写实验
39.电子音乐演奏实验
40.CAN总线通讯接口实验
41.以太网TCP/IP协议接口实验
42.USB2.0通讯接口实验
43.LM331 F/V转换实验
44.LM331 V/F转换实验
45.AD574 12位并行模数转换实验
46.TLV5613 12位并行数模转换实验
47.4*4行列式键盘实验
48.8位静态显示器实验
49.8位动态显示器实验
50.光耦隔离模块实验
51.模拟十字路口交通灯实验


2.PLC可编程控制器实验项目
1.艺术灯控制
2.自动售货机控制
3.轧钢机自动控制
4.交通灯自动控制
5.交通灯手动控制
6.四级传送带控制
7.自动上料装车控制
8.水塔水位控制
9.水塔自动供水控制
10.自动冲床控制
11.电镀自动控制
12.步进电机控制(实物)
13.全自动洗衣机控制
14.自控成型机控制
15.邮件分拣控制
16.LED数码管控制
17.电机Y/△起动控制(实物)
18.抢答器控制
19.机械手自动控制
20.刀库捷径选择控制(实物)
21.四层电机控制(实物)

工控组态棒图实验教学
23.利用已编辑好的组态棒图,对以上任何实验进行动态跟踪实验教学
24.针对实验项目的具体要求,学生自行编辑组态棒图,进行教学实验
PLC主机网络实验教学
教师端电脑(主站)跟16台PLC主机(从站)进行直接通信实验(即进行1:N通信)

3、嵌入式单片机(C8051F020)实验(选配模块)
1.数字I/O口交叉开关设置实验   2.UART串能通讯实验
3.配置内部和外部振荡器实验
4.片内模数转换(ADC)实验
5.I/O输入、输出实验
6.片内数模转换(DAC)实验
7.时器实验
8.SRAM外部数据存储器扩展实验
9.外部中断实验
10.SPI串行Flash存储器数据读写实验
11.计数器实验

4、DICE-DAQ数控式创新实验平台(选配模块)
1.机器人扫地雷
2.刀库捷径选择
3.四层电梯
4.四级传送带
5.邮件分拣
6.水塔水位控制
7.交流电机Y/△起动开环控制
8.交通信号灯
9.步进电机
10.舞台灯
11.LED显示
12.液体混合装置
13.八通道逻辑分析
14.温度压力
15.连线自检。
