DICE-PXA270EP嵌入式教学实验系统
  • DICE-PXA270EP嵌入式教学实验系统
  • DICE-PXA270EP嵌入式教学实验系统

    产品报价: 面议
    产品型号:DICE-PXA270EP
    所在地区:江苏
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

    DICE-PXA270EP嵌入式教学实验系统

    DICE-PXA270EP嵌入式教学实验系统

    产品简介
        启东计算机总厂本着“专业技术服务教学”的目的,针对嵌入式系统新的发展隆重推出高端DICE-PXA270EP嵌入式教学实验系统,该实验系统采用核 心板加底板的模式,支持Linux 2.4.20/ 2.6 和Windows CE 5.0 操作系统,即可以满足普通嵌入式教学,又可为实时视音频编解码、网络无线传输、流媒体等高端嵌入式应用提供稳定灵活的平台。
      DICE- PXA270EP教学开发系统,基于Intel公司最新的XScale架构PXA27X ARM系列处理器,最高主频可达624MHz,加入了Wireless MMX技术,大提升了多媒体处理能力;在保证CPU性能的情况下,最大限度地降低移动设备功耗,可以广泛应用于PDA、智能手机、PMP等产品的开发中。
       为辅助教学,我们配套了详尽的实验指导书、例程,可通过基础实验的学习,熟悉Linux、WinCE环境的建立以及各种硬件的驱动,并有高级实验进一步 锻炼学生的开发能力,如网络远程照相机综合实验、QT图形化综合设计实验、QPE图形化综合设计实验、网络Sokcet通信综合实验、Apache Web Server综合实验等。
      这就适应了由简单到复杂,从基础到高级的教学模式,为学生掌握嵌入式开发要领具有很强的引导性、并留有余地可培养学生进行类似开发。
    针对各院校不同专业的工程需求,开发平台设计了双排欧式座扩展接口,提供了众多可选扩展资源,并有相应的实验例子,如GPS实验、GSM/GPRS实验、非接触式射频卡实验、蓝牙通讯实验、直流/步进电机实验、指纹识别实验等。

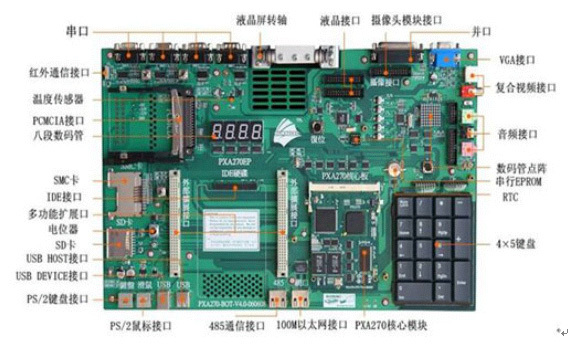

    硬件规格
    核心板硬件参数
    处理器
    Intel XScale PXA270 520MHz
    SDRAM
    64Mbyte
    FLASH
    32Mbyte
    以太网
    10/100M Ethernet controller (LAN91C111)
    SUPERIO
    Winbond 83977
    CPLD
    Xilinx 95144 (117 User IO)
    底板硬件参数
    LCD接口
    可接从15.1到3.5寸的TFT、STN屏;标配TFT 8” (640*480)屏。
    VGA输出接口
    可接模拟CRT显示器或液晶显示器
    视频输出端口
    复合视频端口和S端子
    触摸屏
    UCB1400BE,四线电阻式
    以太网接口
    1个
    Audio
    AC97标准UCB1400BE,音频输入/输出
    USB HOSTUSB1.1
    1个,支持使用USB摄像头、USB蓝牙、USB无线网卡
    USB CLIENTUSB1.1
    1个
    摄像头接口
    1个
    红外通信接口
    1个
    PS/2接口
    可接PS2/鼠标和键盘
    串口
    5个RS232(其中3个为全功能)
    485通信接口
    1个
    JTAG接口
    20pin
    并口
    标准DB25并口
    PCMCIA接口
    可接PCMCIA无线网卡,可转接CF卡
    IDE接口
    可接笔记本硬盘
    SD/MMC卡接口
    可接SD卡或MMC卡
    SMC
    可接SMC卡(可扩展NAND FLASH)
    LED
    若干
    LED阵列
    8& #215;8发光二极管阵列
    七段数码管
    4个7段数码管
    AD
    1个电位器电压输入,一个温度传感器输入
    DA
    8 bit
    EEPROM
    I2C接口24C16
    功能按键
    1个
    RTC
    实时钟
    键盘
    4×5键盘矩阵
    扩展接口
    2×96pin欧式座,引出所有总线信号
    可扩展多种扩展模块:
    (1)DSP6713& USB2.0高速数据采集扩展板
    (2)FPGA扩展板
    (3)GPS& GPRS扩展板
    (4)CAN& 485通信扩展板(需两块配套使用)
    (5)电机扩展板
    (6)射频卡& IC卡扩展板
    (7)热敏滑动指纹传感扩展板
    (8)Zigbee扩展板(需两块配套使用)

    实验列表
    Linux实验
    1、基础实验
    实验一 连接宿主PC机与PXA270-EP目标板
    实验二 RedHat 9的安装
    实验三 建立主机开发环境
    实验四 配置minicom
    实验五 配置TFTP
    实验六 配置NFS服务
    实验七 HelloWorld
    实验八 编译Bootloader
    实验九 编译Linux内核
    实验十 制作文件系统
    实验十一 烧写
    各部分到目标板
    2、驱动实验
    实验十二 简单的程序
    实验十三 CPU GPIO驱动程序
    实验十四 中断实验
    实验十五 数码管显示实验
    实验十六 LED点阵驱动
    实验十七 AD驱动实验
    实验十八 DA驱动实验
    实验十九 键盘驱动实验
    3、应用实验
    实验二十 LCD控制实验
    实验二十一 触摸屏驱动实验
    实验二十二 VGA显示实验
    实验二十三 Web服务器实验
    实验二十四 网络传输实验
    实验二十五 多线程实验
    4、扩展实验
    实验二十六 USB蓝牙设备实验
    实验二十七 RF卡读写实验
    实验二十八 指纹识别模块实验
    实验二十九 RS485实验
    实验三十 GPS实验
    实验三十一 GSM/GPRS实验
    实验三十二 CAN总线通信实验
    5Qt的编程
    准备实验 嵌入式图形开发环境的搭建
    实验一 “Hello word!”Qt初探
    实验二 创建一个窗口并添加按钮
    实验三 对象间通信:Signal 和 Slot 机制
    实验四 菜单和快捷键
    实验五 工具条和状态栏
    实验六 鼠标和键盘事件
    实验七 对话框
    实验八 Qt中的绘图
    WinCE实验
    1、环境建立
    实验一 安装WinCE并建立开发环境
    实验二 建立并编译Win CE平台
    实验三 Windows CE的烧写
    实验四 定制增强型内核
    实验五 定制SDK并建立EVC下的开发环境
    实验六 建立宿主机与实验箱的连接
    2、基础实验
    实验七 PB平台的HelloWorld实验
    实验八 EVC下的Hello World实验
    实验九 编写Window程序
    实验十 编写Dialog程序
    实验十一 EXTKey中断程序
    实验十二 LED数码管驱动
    实验十三 GPIOLed数码管程序
    实验十四 Ledary点阵实验
    实验十五 液晶屏坏点测试程序
    实验十六 录音机测试程序
    实验十七 简单聊天室程序(CE版)
    实验十八 视频点播VOD实验
    实验十九 CESMPlayer播放器实验
    实验二十 串口通讯测试程序(对话框版)
    3、扩展实验
    实验二十一 GPS实验
    实验二十二 电机实验
    实验二十三 射频卡实验
    实验二十四 摄像头图像采集实验
    实验二十五 485通讯程序


    支持扩展板
    为配合嵌入式毕业设计、创新实验与嵌入式竞赛,众多扩展模块可供选择
    DICE-PXA270EP嵌入式教学实验系统
    DICE-PXA270EP嵌入式教学实验系统
    DICE-PXA270EP嵌入式教学实验系统
    仿真

    支持ADS 1.2,RVDS,CodeWarrior,GDB/Insight源代码级调试,支持ARM7/ARM9/XScale系列CPU; 支持CPU内核类型自动检测

    GPS& GPRS扩展板

    GPS扩展板实现全球定位地理信息获取,GPRS扩展模块实现短信收发及语音通信,配合实验箱,可实现远程数据采集、通信

    电机扩展板


    直流及步进电机控制扩展,及继电器输出扩展,实现强电控制

    DICE-PXA270EP嵌入式教学实验系统
    DICE-PXA270EP嵌入式教学实验系统
    DICE-PXA270EP嵌入式教学实验系统
    Zigbee扩展板
      局域无线的两种常见通信协议,可实现无线数据传输和无线控制,是信息家电和无线传感器网络的核心部分

    射频卡 & IC卡扩展板
      可实现射频卡和IC卡的读写,可了解RF-ID先进技术的基本原理

    指纹传感扩展板
      采用先进的热敏滑动指纹传感器,熟悉生物特征信号的基本处理,提供数据采集、预处理、图像重构实例

    DICE-PXA270EP嵌入式教学实验系统
    DICE-PXA270EP嵌入式教学实验系统
    DICE-PXA270EP嵌入式教学实验系统
    CAN & 485通信扩展板
      工业标准CAN总线和485总线扩展接口,配套软件驱动及实例实现数据通信

    FPGA扩展板
      Altera Cyclone II 20万门FPGA EP2C5、配置芯片EPCS4、16个发光二极管、2个八段数码管、4*4键盘矩阵、30MHz 8bit DAC、40MHz 8bit ADC、提供JTAG和PS两种下载配置模式、可独立供电,单独使用

    DSP6713 & USB2.0扩展板
      DSP6713实现音频实时采集压缩编解码,配套独立数字信号处理实验,通过HPI和主机通信。USB2.0实现和PC的高速数据传输,实测稳定超过16M字节/秒

    DICE-PXA270EP嵌入式教学实验系统
    DICE-PXA270EP嵌入式教学实验系统
    DICE-PXA270EP嵌入式教学实验系统
    无线网卡
    无线标准:IEEE 802.11b
    传输介质: 2.4G Wireless
    传输速率: Up to 11 Mbps
    安全类型:WPA, WEP, 802.1x

    USB蓝牙模块
      完整封装蓝牙协议,可实现异步点对点的串行无线通讯

    USB摄像头扩展模块
      通过USB接口采集摄像头视频数据流或拍照


    源代码清单
    Linux
    内核
    Linux Kernel 2.4.21 (Optional 2.6.11) (源代码)
    系统引导程序
    Boot Loader (源代码)
    文件系统
    JFFS2
    GUI
    QT
    Device Driver
    Ethernet,USB Host,Serial Port,RS485 port,LCD,Touch Screen,Audio,MMC port, IDE,Keypad,LED 数码管,PCMCIA
    Tool Chain
    GUN,MKFS.JFFS2,Jflash
    WinCE
    板级支持包
    WinCE 5.0 BSP,WinCE 6.0 BSP(单独定购)
    Device Driver
    Ethernet, USB Host, USB Slave, Serial Port, RS485 port, LCD, Touch Screen, Audio, SD/MMC port, IRDA, Keypad, LED 数码管

    装箱清单
    物品
    数量
    备注
    270EP教学实验系统
    1
    核心板、底板
    并口线
    1
    一孔一针
    串口线
    1
    一孔一针
    交叉网线
    1
    2m
    Xscale JTAG接线
    1

    触摸笔
    1

    电源线
    1

    USB线A/B
    1

    实验指导书
    1
    Linux实验指导书
    1
    WinCE实验指导书
    配套光盘
    1
    电子版手册,电路图,实验代码等
