    I  DICE-EDU4412A教学平台简介

    (一)  平台简介

    DICE-EDU4412A教学平台采用Samsung Cortex-A9为处理器,运行Android 4.0 ICS操作系统,集成LAN、3G、WiFi、GPS等多种通信模块,开放UART、USB、LCD等多种外设,结合按键、LED灯、ADC/DAC、功放等实用电路。

    在该教学实验平台上可以开设“Android嵌入式系统”课程、“Android 网络通信”课程、“Android应用开发基础”课程、“Android 2D游戏开发基础”课程、“Android 3D游戏开发基础”课程等相关课程。教学资源丰富,包括教学大纲、教学进度、课程PPT和实验项目。特别适合高校教学和个人学习。



    (二)  平台构成

    Android教学实验平台


    II  DICE-EDU4412A教学平台硬件资源

    (一)  硬件技术规格

    ? CPU:Samsung Exynos4412,四核Cortex-A9处理器,主频为1.4~1.6GHz。支持1MByte L2cache,封装为0.4mm间距FCFBGA-804,双通道LPDDR2 (1066Mbps), 速度是Tegra3的两倍

    ? 图形处理单元GPU:ARM Mali-400 MP Core (Quad Fragment proDICEsors)

    ? 内存:CPU片内集成1GByte大容量LPDDR2, 速率为800Mhz

    ? 闪存iNAND:8GB iNAND FLASH, SanDisk

    ? PMIC:一组智能电源管理电路,选用Samsung公司的S5M8767A, 具有9路DC/DC和28路LDO输出电源.智能化、低功耗化

    ? 核心板精密连接器:四组0.635mm间距高可靠性连接器,引出480Pins功能引脚

    ? 3G移动模块:采用中兴模块, 可实现大数据远程通讯、短信收发、浏览网页等功能


    ? 无线WiFi模块:搭载小尺寸RTL8188模块组,支持802.11b/g/n制式,支持网络热点功能

    ? GPS定位模块:1个高灵敏度定位模块, 追踪灵敏度达到-165dBm,捕获为-148dBm,定位精度小于5米

    ? CMOS Camera接口:2路CMOS摄像头接口

    ? USB 2.0 HS OTG:1路OTG 2.0

    ? USB HOST(HUB)2.0:2路HSIC信号, 4个USB HOST接口, 接各种USB设备(如键盘, 鼠标, BT等)

    ? SD/HSMMC:4路SDIO口,用于iNAND、MMC/SD、WiFi等

    ? UART 接口:4路UART口, 波特率高达115200bps,用于接GPS、打印调试信息等

    ? MIPI接口:1路MIPI显示接口

    ? HDMI接口:1路HDMI 1.4(1080P/60Hz)高清显示接口

    ? LCD液晶显示触摸屏:7寸电容液晶触摸显示屏

    ? VGA显示:1路标准VGA输出接口, 支持各种VGA液晶显示器

    ? LVDS显示:1路LVDS接口(4组差分信号)

    ? 以太网口:1路10M/100M有线接口

    ? 音频:IIS信号, 选用Wolf公司的WM8994, 立体声输入/输出

    ? 数字音频输出接口:1路S/PDIF 5.1Channel Audio I/F, 可以传输PCM流和DolbyDigital DTS这类环绕声压缩音频信号

    ? 扫描键盘:一组功能按键,常用8*8扫描键盘, 可扩展

    ? 一组完整的Android操作按键,音量增加/减少键、上/下/左/右四个方向按键、Menu菜单键、BACK返回键、Enter确认键、HOME键以及软复位按键

    ? 主板配置一个QWERTY笔记本电脑键盘,作用等同于PC电脑键盘

    ? LED灯:8个GPIO可控LED灯,软件提供走马灯DEMO程序

    ? I2C:1个EEPROM存储器

    ? 1个电子罗盘Sensor:3-Axis Magnetoresistive Sensors, 12bit ADC,I2C接口

    ? 1个加速度Sensor:±2g to ±16g, I2C接口

    ? 1个陀螺仪Sensor:16bit ADC, I2C接口

    ? 电池:供RTC使用, 圆形锂电池(3V)

    ? 外接电源:12V/3A直流供电, 带电源开关和LED指示灯

    ? 核心板接口插座:选用Molex公司的0.635mm贴片插座,稳定可靠,整体高度大幅降低

    ? 扩展接口:引出用户需要的信号, 包括总线、中断、I/O等

    ? 主板由固定镙丝固定在实验机箱支撑板上,并增加亚克力透明板罩住主板,避免学生使用中对主板的频繁接触而损坏设备

    III DICE-EDU4412A教学平台软件技术规格

    (一)  软件技术规格

    Google Android 4.0.4 ICS 操作系统

    提供系统内核源代码

    提供U-Boot引导程序,支持SD卡、Nand FLASH两种启动方式

    提供配套的开发工具软件、调试和程序下载软件

    提供完整的操作系统移植,系统各驱动的源代码,实验教程

    内核版本:Linux 3.0.15

    引导程序版本:U-boot2010.12

    串口调试工具:DNW1.01

    交叉编译工具:Arm-2009q3(gcc 4.4.1),arm-linux-androideabi-4.4.x(gcc 4.4.3)

    文件系统格式:Ramdisk,Ext4

    GUI:Google Android 4.0.4 ICS

    3G移动模组驱动:支持大数据远程传输、短信收发、网页浏览等功能

    无线WIFI模块:支持802.11b/g/n无线协议

    G-SENSOR模块:支持重力感应、陀螺仪、电子罗盘功能

    蓝牙模块:支持蓝牙通信

    Camera模块:支持CMOS Camera驱动

    GPS模块:支持SIF Ⅲ全球定位

    网口模块:10M/100M自适应网口驱动,支持以太网功能

    HDMI显示:支持HDMI输出,同时支持图像和声音

    Audio驱动:支持音频播放功能

    LCD显示:7寸(1024*600)液晶屏

    TOUCH驱动:多点电容触摸

    VGA驱动:默认支持分辨率1024*768

    I2C驱动:Audio、Camera、HDMI、PMIC、TOUCH都是通过I2C驱动通信

    USB HOST驱动支持HOST功能,支持鼠标、键盘、U盘、蓝牙、3G等

    USB OTG驱动支持device功能,支持ADB调试功能和UMS功能

    Keypad 驱动:8*8扫描按键驱动,实现特定功能按键

    MMC/SDIO驱动支持高速SD/MMC卡;MFC驱动支持H.264/H.263/MPEG4等格式的编解码UART驱动支持串口通信;JPEG 驱动JPEG 编解码;G2D驱动2D图形加速;G3D驱动:3D图形加速(Mali- 400)

    IV扩展模块

    DICE-EDU4412A教学平台主板硬件提供了丰富的接口单元,主要是满足不同系统应用的需求,为学生创新提供硬件和软件的支持,该系统配置了不同的扩展模块,可根据学院开设课程进行选择,从而满足教学的需要。

    (一)  ZigBee无线传感器网络

    Android教学实验平台

    1) 无线传感网络系统包括1个网络协调器,2个路由器,5个传感器终端节点,1个ZigBee仿真器,1根串行数据线,8个锂电池;

    2) 节点模块采用低功耗无线CC2530方案,集成了C51单片机内核;

    3) 基于2004/2006/2007/PRO协议栈的开发模板,采用标准2.0mm插口设计;

    4) 支持2个显示LED灯、1路AD输入,支持在线烧录节点程序、无需插拔式编程;

    5) 支持串口和USB两种方式输出数据,支持USB、电池、外接电源等多种供电方式。

    名称


    参数

    ZigBee网络协调器





    Android教学实验平台

    ? 采用TI CC2530 ZigBee无线方案,内置硬件定位引擎及增强型8位51单片机和RF收发器;

    ? 符合IEEE802.15.4/ZigBee标准规范,频段范围2045M- 2483.5M,可自由在16个频段间切换无线数据传输速率约为250 kb/s,通讯距离在30~ 300米左右;

    ? 1路标准10针JTAG仿真接口,用于连接CC DEBUG仿真器;1个RS232串口;1个USB接口,主板含可编写的I/O端口、A/D和常用外围接口;

    ? 模块尺寸:40mm×65mm;

    ? 工作电压:DC3V,USB供电模式。

    ZigBee路由器







    Android教学实验平台

    ? 采用TI CC2530 ZigBee无线方案,内置硬件定位引擎及增强型8位51单片机和RF收发器;

    ? 符合IEEE802.15.4/ZigBee标准规范,频段范围2045M-248 3.5M,可自由在16个频段间切换,无线数据传输速率约为250 kb/s,通讯距离在30~300米左右;

    ? 路由器模块由核心板和底板组成,可拆分,主板含可编写的I/O端口、串口、A/D和常用外围接口;

    ? 模块实现无线网内终端节点的数据接收;

    ? 可通过软件切换成传感器节点;

    ? 两种供电方式,USB供电和锂电池供电;

    ? 尺寸:40mm×65mm、工作电压:DC3V。

    ZigBee传感器终端节点





    Android教学实验平台

    ? 单个传感器节点包含温度传感器、光敏传感器和震动传感器;

    ? 射频通信符合IEEE802.15.4/ZigBee标准规范,频段范围2045M-2483.5M,可自由在16个频段间切换无线数据传输速率约为250 kb/s,通讯距离在30~300米左右;

    ? 路由器模块由核心板和底板组成,可拆分,主板含可编写的I/O端口、串口、A/D和常用外围接口;

    ? 两种供电方式,USB供电和锂电池供电;

    ? 尺寸:40mm×65mm、工作电压:DC3V。

    TI CC2530仿真器





    Android教学实验平台

    ? 集代码仿真调试、编程、ZigBee协议分析于一身,仿真头增加电平转换电路和ESD保护,有效防止编程时损坏目标芯片和仿真器;

    ? 可与IAR for MCS-51集成开发环境无缝连接,使用简单方便,是ZigBee开发者不可缺少的开发工具。使用USB接口连接计算机,支持CC25 30、CC2430、CC2431等CCxxxx系列无线单片机;

    ? 具有代码高速下载,在线调试,断点、单步、变量观察,寄存器观察等功能,实现对CCxxxx系列无线单片机实时在线仿真、调试。

    (二)其它扩展模块

    名称


    参数

    射频RFID高频开发模块











    Android教学实验平台

    ? RFID主控MCU采用STC公司的STC89C54RD增强型51单片机;

    ? 板载22.1184MHz、13.56MHz晶振,最高时钟频率能达80MHz;

    ? 片内搭载16KB的FLASH程序存储器ROM和1KB的数据存储器RAM;

    ? 射频读写芯片采用NXP公司高集成度的CLRC 632,其传输率可高达424kbps;

    ? 支持ISO14443 A&B、ICODE1、ISO15693多标准射频协议;

    ? 最大非接触读卡距离100mm;

    ? 配置规格16×2个字符的点阵显示屏,可对相应的数据操作进行显示;

    ? RFID系统通过串行口与上位机网关进行数据通信;

    ? 支持可读、可写操作;

    ? 1个RS232串口,1个USB接口,1个蜂鸣器,一个点阵显示屏;

    3G移动通信模块







    Android教学实验平台

    ? 支持大数据通信、短信收发、浏览网页;

    ? 采用中兴的AD3812模块,WCDMA, Mini-PCI Express接口

    ? 工作频段:WCDMA(UMTS)/HSDPA/HSUPA;

    ? 支持GSM/GPRS/EDGE上网卡;850/1900/2100M HZ;GSM/GPRS/EDGE 850MHz/900MHz/1800MHz/1900 MHz四频;

    ? 内部集成基带控制和射频调制解调元,大容量MCP存储器;42pin引脚提供LED显示驱动接口,UIM卡数据总线;

    ? 工作电压:3.0V-3.6V(典型3.3V);

    ? 工作温度:-20-65摄氏度,存储温度:-40-80摄氏度;

    ? 待机电流小于77mA。

    蓝牙模块

    Android教学实验平台

    ? 工作频段:2.402~2.480GHz;

    ? 接口类型:USB;

    ? 符合蓝牙2.0标准;

    ? 可同时支持多个蓝牙设备。

    无线WiFi模块













    Android教学实验平台

    ? 符合无线IEEE802.11 b/g/n国际标准;

    ? SDIO接口,36pin LGA, 802.11g:54,48,36,24,18,12,9,6 Mbps 速率自动调节802.11b,11,5.5,2,1Mbps速率自动调节;

    ? 支持调制模式:OFDM/CCK/DQPSK/DBPSK等;

    ? 支持1-14 IEEE信号通道;

    ? 无线频率范围2.4000-2.497GHz(2.4GHz ISM Band),接收灵敏度:-10dBm;

    ? 最大无线数据传输率54Mbps;

    ? 工作电压范围:3.0V-3.6V;环境温度:-10-65摄氏度;

    ? 睡眠电流:0.5mA;模块需内置在实验箱主板上。

    GPS导航模块







    Android教学实验平台

    ? 采用SiRF GP3SF1513F1-S低功耗定位解决方案;

    ? 支持弱信号快速定位Fast TTFF at low signal level;

    ? 频率L1 1575.42MHz,支持20个通道接收,兼容SBAS(WAAS、EGONS);

    ? 追踪灵敏度:-165dBm,捕获灵敏度:-148dBm;

    ? 定位精度: Auto:< 10m; SBAS:< 5m;

    ? 支持数据格式NMEA 0183(GGA、GLL、GSA、GSV、RMC、VTG)、SiRF Binary;

    ? 工作电压:3V-6.5V;工作温度:-30-85摄氏度,存储温度:-40-85摄氏度。

    CMOS摄像头模块



    Android教学实验平台

    ? OV3640摄像头模块;

    ? 摄像头像素:300万像素;

    ? 分辨率:2048*1536;

    ? 实现拍照、摄像功能;

    ? 接口类型:CMOS。

    VI产品配置

    (一)  产品配置

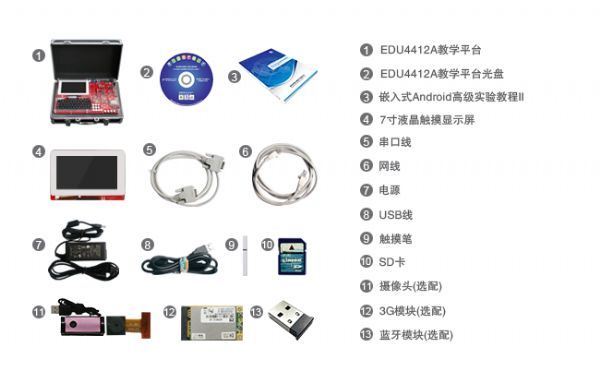

    Android教学实验平台
