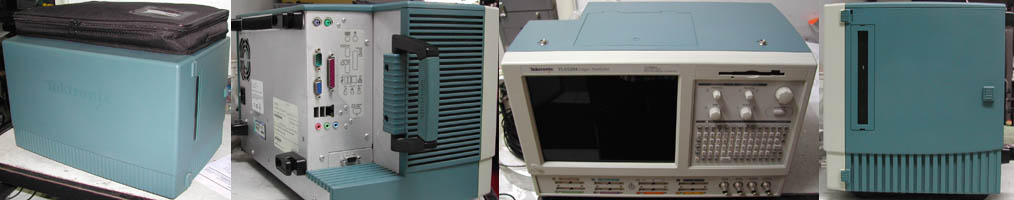

泰克逻辑分析仪 Tektronix TLA5204
厂家: 美国泰克
- 通道数量 136路
- 定时分析
500MHz ___ 1GHz ___ 2GHz
全通道 ___ 1/2通道 ___ 1/4通道
定时分辨率－500 ps (2 GHz) - 状态分析 235MHz
- 存储深度 512k
- MagniVu 和 iView (模拟数字域联合观测)，与定时采集或状态采集同步
- MagniVu 定时分辨率 125ps (8GHz)
MagniVu 内存深度 每通道 16Kb - 时基分析能力 8GHz
- Win2000系统 80G硬盘 512M内存 刻录光驱 两个外接显示器接口
- RS232、打印接口、网口、鼠标键盘接口
主要特点
- 500ps/32Mb 的深内存定时及每条通道上 125ps 的 MagniVu 同步高分辨率定时，可以对快速信号进行数字信号定时测量
- 235MHz 状态采集，分析高速同步数字电路
- IView 相关显示的模拟和数字综合视图，查看模拟问题怎样影响数字信号
- 通过建立/保持时间超限触发和显示，检验数字设备的建立/保持时间性能
- 数字硬件检验和调试
- 数字硬件性能监测和测量
- 单处理器和总线调试
对需要确定初始化故障、运行中断和间歇性操作问题的任何数字设计人员，TLA5000系列逻辑分析仪提供了高速定时分辨率、深内存采集、快速状态采集和完善的触发功能。不管是次使用逻辑分析仪的用户还是用户，TLA5000系列都为同时进行状态分析和定时分析提供了理想的解决方案。直观的用户界面、熟悉的基于Windows的桌面和OpenChoice联网和分析功能，使TLA5000系列逻辑分析仪可以简便地在用户的设计环境中组网。
500ps的定时分辨率、高达32MB的内存深度、每条通道上125ps的 MagniVu 同步采集，使您能够满怀信心地在速度日益提高的信号上测量数字信号定时。由于 MagniVu 的定时分辨率，您可以迅速找到各种困难的问题，如数字逻辑错误、毛刺、建立/保持时间超限和串扰。您可以使用建立/保持时间超限触发和显示，检验数字设备的建立/保持时间性能。
大多数产品可能会同时具有数字问题和模拟问题。通过 iView 模拟和数字信号同时相关显示，您可以在逻辑分析仪显示屏上，清楚地查看模拟问题怎样影响数字信号。
探头
- P6417探头: 16根数据线和1根时钟线。它可以方便地与被测系统相连，当需要连接独立的引脚来观测波形时，可以用 KlipChips 连接被测点。在数据线和时钟线上容性负载为2pF。
- P6418探头: 16根数据线和1根时钟线。在数据线上容性负载为1.4pF，在时钟线上容性负载为2pF。它带有导线束和微型触点夹，可以直接连接或使用微型触点夹连接目标系统内部的各个测试点。P6418 可以与广泛的业内标准探头配件一起使用，灵活地连接到目标系统上。建议在通用应用中使用这种探头
- P6434探头: 有34个通道，32个数据，2个时钟，在数据线和时钟线上的容性负载为2pF。P6434探头只能与 AMP Mictor 连接器一起使用。建议在电路板采用 AMP Mictor 连接器的高密度应用中采用这种探头。
注
- 软件iView 支持的泰克示波器 TDS1000/2000系列 TDS3000/3000B系列 TDS5000/6000系列 CSA/TDS7000系列 TDS684C,TDS694C,TDS754C, TDS784C,TDS724D,TDS754D,TDS784D,TDS794D
选件
- 选项1C －iView 外部示波器电缆套件(012-1614-02)
- 选项1P －全套P6418 17通道通用探头(每个探头包括两条8通道引线束、一条1通道引线束、20个SMT KlipChip TM 抓斗)
- 选项2P －全套P6434 34通道高密度Mictor 探头
- 选项3P －全套P6417 17通道通用探头，可以把8通道适配夹小组分成多条通道(每个探头包括两条8 通道引线束、一条1通道引线束、20个SMT KlipChip 抓斗)
- 选项4P －全套P6419 17通道高密度压缩探头
- 选项7S －基本内存提高到每条通道 2Mb 内存深度
- 选项8S －基本内存提高到每条通道 8Mb 内存深度
