北京恒奥德仪器仪表有限公司

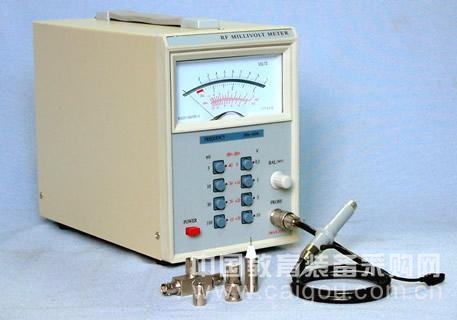

HAD-FJ8G
详细说明
点：
◎ 仅用只探头实现宽频率响应：100Hz～1.5GHz
◎ 可靠键帽式轻触量程开关，无打滑错位之忧
◎ 品质探头，互换性强
◎ 归线性化刻度，读数更方便
主要术规格：
1 测量范围： 0.8mV～10V，分8档量程。（选购40dB分压器，可扩大量测范围）
2 电平示：-48dBm～+33dBm （0dBm=50Ω，1mW）
3 频率响应范围： 100Hz～1.5GHz （加选购件低频探头可低至20Hz）
4 基本误差： ±3％
5 输入阻抗： 15kΩ/2PF
6 外形尺寸：210×140×245（mm）
|
产品名称：多制式数字电视信号发生器
产品型号：HAD-5883
|
多制式数字电视信号发生器 型号:HAD-5883
HAD-5883多制式数字电视信号发生器是与外厂商合作，采用口DTV信号源，能够非常便利的发射各种标准的数字电视信号，它集码流播放器和RF调制器于体，广泛适用于数字电视产品研发、品质的测试，生产调试以及学校教学实验的使用，6.4英时的TFT LCD彩屏配合接触屏控制，使本机操作更方便、更省时。
1 支持数字电视标准范围：
1.1 欧洲:DVB-T/H, DVB-C,DVB-S，DVB-S2。
1.2 美:ATSC-T(8VSB)，J.83AnnexB QAM，。
1.3 日本：ISDB-T，J.83AnnexC。
1.4 中：DTMB(GB20600-2006).
1.5 韩：T-DMB。
2 主要点
2.1 使用方便，码流播放器和RF调制器体，支持MPEG-2的清码流和标清码流。
2.2 可以通过选择不同的选项支持各种标准的数字电视。
2.3 支持生产需求，可以灵活升制式。
2.4 兼容多种调制标准：OFDM,QAM,VSB。
2.5 支持所有调制模式及星座图。
2.6 UHF/VHF频段输出和L-BAND RF输出。
2.7 RF电平可调，调节步0.1dB，大0 dBm
2.8 ASI和SMPTE 310M码流输入或输出,应用于监视。
3 主要应用
3.1 机盒和LCD，PDP电视机生产线。
3.2 机盒和LCD，PDP电视机的开发和性能检测，
3.3 手机和地面广播，卫星，有线的DTV的广播发送。
3.4 DTV接收调谐电路和MPEG的芯片开发。
4 主要术标
RF频率范围 VHF/UHF:55MHz～867MHz,L-BAND:956MHz～2036MHz
RF输出 连接头 BNC型，75Ω
输出电平 VHF/UFF：0dBm大，0.1dB 可调节
L-BAND：-25dBm大，0.1dB可调节
相位噪音 ＜-90dBc@10kHz
带外抑制 ＞60dB(47～862MHz)
IF输出 连接头 BNC型，75Ω
频率范围 36MHz～44MHz
DVB-ASI/SMPTE-310M输出， 码流输出 连接头 BNC,75Ω
码率 90Mbits/s
操作平台 Windows XP.2000 WDM and Linux 应用软件 PCI Bus:依照PCI Version 2.1
显示方式 6.4英时，彩色LCD屏，640×480接触屏控制
