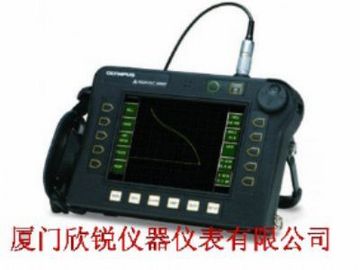

Nortec500D涡流探伤仪Nortec 500D

频率范围：50 Hz～12 MHz。
增益：0 dB～90 dB，增量为0.1 dB。可分别或同时调整水平增益和垂直增益。
旋转：可在0º～359º范围内变换旋转角度，增量为1º。
扫查：扫查每个分区使用的时间在0.005～4秒范围内可变。
低通滤波器：10 Hz～500 Hz，宽带。
高通滤波器：关闭；或2 Hz～500 Hz，双电极响应。
内置前置放大器：5x（14 dB）附加增益。
探头驱动：2 V、6 V、12 V。
可调保持时间：0.1～5秒。
探头类型：式和差分式探头，可配置为桥式或反射式。该款仪器与PowerLink™探头完全兼容。
报警：可被设置为正报警框、负报警框、极坐标位置或扫查报警触发。
报警模式：1～3个框形闸门、极坐标、扫查、电导率和镀层厚度。
轨迹存储：可存储多达200个轨迹，以备日后调用。轨迹可为静态或冻结状态，并包含多达60秒的动态图形记录。捕获轨迹的日期和时间与轨迹一同被储存。
程序存储：可存储和调用多达200个仪器设置。每个设置被保存时，存储的日期和时间也被记录下来。
打印输出：提供一个用户可配置的报告标题栏，包括屏显数据，以及包含序列号在内的探头参数（仅指利用PowerLink™技术的探头）。
输入/输出
电源：双引脚连接器，供内部电池充电，并供设备使用交流电。
USB端口：可与PC机和打印机连接。
探头接口：16针LEMO®和BNC。
模拟输出：F1和F2的水平和垂直输出。±5 V，每个分区1 V（4个输出）。
报警输出：15针模拟和报警输出接口。
VGA输出：15针接口。



一般规格
外型尺寸：（长 x 高 x 厚）：216 mm × 140 mm × 61 mm。
重量：1.2 kg～1.7 kg，取决于配置。
显示器：133 mm × 99 mm，对角线长165 mm，全色VGA彩色液晶显示屏（640 × 480像素）。
工作温度：–10ºC～55ºC（14ºF～122ºF）。
湿度：5%～95%。
等级：基于美军标准MIL-PRF-28800F手册的2级规范。
海拔高度：操作和非操作海拔高度为4600米。
危险区域操作：可安全地在美国防火协会规范（NFPA 70）500节的D段2分段1级规定的易爆环境中操作，并通过了美军标准（MIL-STD-810F）方法511.4，程序1的测试。
电源
电源要求：85 V～240 V，50～60 Hz。电池可以在机内充电，或用外部充电器充电。一般充电时间为4小时。
可用电池：2.4 Ahr或8.8 Ahr锂离子电池。
低电量保护：电量状态显示条表明仪器大约可运行的时间。使用时间约剩10分钟时，低电量指示器将显示提示信息。
电池工作时间：额定3～8小时，取决于配置及扫查器的使用情况。



电导率
（仅适用于Nortec 500C、Nortec 500S和Nortec 500D）
频率：60 kHz或480 kHz。
数字电导率规格：数字电导率显示范围为0.9 %～110 %IACS，或0.5 MS/m～64 MS/m。在0.9 %～65 % IACS范围内，精度误差在±0.5 %范围之内；大于62%时，精度误差在±1.0%范围之内。符合或超过BAC5651技术规格。
非导电镀层厚度：可测量0 mm～0.38 mm范围围内的非导电镀层厚度。在0 mm～0.38 mm范围内，精度误差范围为±0.025 mm。
扫查器
（仅适用于Nortec 500S和Nortec 500D）扫查器兼容性：与所有Nortec扫查器兼容，并与多种市场上可以购得的其它扫查器兼容。
瀑布式显示：每孔60条扫查线，而且屏幕上显示从扫查起点到缺陷之间距离的读数（仅适用于PS-5）。
双频
（仅适用于Nortec 500D型）

频率扩展：50 Hz～12 MHz
第二频率：25 Hz～6 MHz，
第二频率是频率乘以以下分数：1/2（F1 < 6 MHz）、1/4、1/8、1/16、1/32。
显示器：仅有频率1（F1）、仅有频率2（F2）、频率1与频率2之和、频率1与频率2之差，根据所选择的F1与F2组合以及混合频率，分屏显示。
高通滤波器：仅适用于频率1（F1）。
选购附件
橡胶保护套：1020328
胸挂带：EP4/CH
外置电池充电器：3720308
附加锂离子电池：2.4 Ahr～0146690，
或者8.8 Ahr～0146689
