■ 模拟输出
|
0 ～ 1 V/0 ～ F.S.(F.S.可任意设置)、10 bit D/A变换
|
|
■ 脉冲输出
|
Hi电平：大于+4.5V、Lo电平：小于+0.5V
|
 |
|

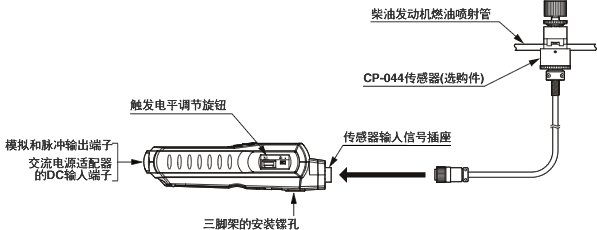

测量对象
|
4冲程柴油发动机
|
|
传感方式
|
检测燃油喷射时在燃油管内所产生脉动信号
|
|
适配传感器
|
CP-044(选购件)
|
|
运算方式
|
周期运算方式
|
|
测量间隔
|
1秒+1周期以内
|
|
显示器
|
5位液晶显示，带背景照明 (字高：10.2mm)
|
|
显示刷新时间间隔
|
1 ± 0.2s
|
|
显示单位
|
r/min、r/s
|
|
测量范围
|
400 ～ 8000 r/min (采用 r/s 单位时，可用左例 r/min 的指标除以60来求得)
|
|
测量精度
|
显示值(*) × (±0.02%) ± 1位
(*显示值为不带小数点的计数值。) |
|
记忆储存功能
|
可储存20个数据
|
|
溢出功能
|
当测量值超出测量范围时，有溢出(ERROR记号)显示
|
|
转速上限警告功能
|
当转速测量值超出预先设定的上限值时，有上限警告(↑记号)显示
|
|
触发电平调节功能
|
本体右侧安装有旋钮可调节
|
|
模拟输出
|
与转速显示相对应
输出电压：0 ～ 1 V / 0 ～ 满量程(全量程可任意设置)
变换方式：10 bit D/A变换 直线性：± 1 % / 满量程 输出信号刷新时间：小于50 ms + 1个周期的时间 温度稳定性：±0.05% / 满量程 / ℃(零点与量程) 设定误差：±0.5% / 满量程 负载阻抗：大于100 kΩ |
|
监控输出
|
用来监控来自传感器的信号(与模拟输出切换使用)
|
|
脉冲输出
|
每检测出一个信号，则输出一个脉冲
输出电压：Hi 电平 大于+4.5V；Lo电平 小于+0.5V
输出电平的逻辑理论：正逻辑 负载阻抗：大于100 kΩ |
|
使用温度范围
|
0 ～＋40℃
|
|
保存温度范围
|
－10℃ ～＋50℃
|
|
电 源
|
7号干电池(1.5V)×4节，或采用专用AC交流电源适配器PB-7080(选购件)
|
|
电池寿命
|
大于32小时(背景照明OFF时)、8小时(背景照明ON时)
|
|
电池不足的告警显示
|
当电池电压降至约4.4 V以下时，会出现电池不足的告警(LOW记号)显示。
|
|
外形尺寸
|
186.5(W)× 47.5(H)× 66(D)mm
|
|
重 量
|
约280g (包括电池)
|
|
附属品
|
7号干电池×4节、AX-501输出信号电缆、便携提箱
|
|
价 格
|
请与本公司在各个或地区的代理商联系。
|
|
选购件
|
PB-7080 AC电源适配器
AX-501 带BNC插头的输出信号电缆 (模拟与脉冲输出兼用2m) CP-044 燃油喷射脉动传感器 |
