检测原理

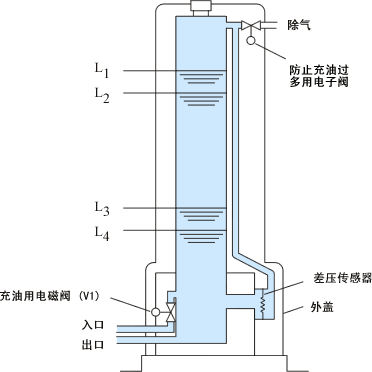

当液面降到L3以下时，检测器的压力信号使电磁阀（V1）打开，燃油开始充入。当燃油液面到达L2时，电磁阀（V1）关闭，达到指定液面的时间经过后，流量测量开始。随着液面从L2逐渐下降时，相应于消耗的燃油质量，差压变换器的输出也发生变化，由此变化量求出燃油的重量流量。L1为充油过多溢出燃油的检测液面，L4为燃油流尽后发生警报的检测液面。
|
 |
|
|
FX-1110
|
FX-1120
|
FX-1130
|
|
量程
|
0 ～ 10g/s(0 ～ 36kg/h)
|
0 ～ 25g/s(0 ～ 90kg/h)
|
0 ～ 50g/s(0 ～ 180kg/h)
|
|
累计流量（一次填充量）
|
200g
|
500g
|
1000g
|
|
瞬时分辨率
|
0.001g/s
|
0.01g/s
|
|
|
累计分辨率
|
0.01g
|
0.1g
|
|
|
传感器精度（注1）
|
±0.2%(读数值)或±0.01% F.S. (满刻度)
|
||
|
输出信号
|
DC 4 ～ 20mA
|
||
|
测试对象的流体
|
汽油、轻柴油、煤油（酒精类—另行商量）
|
||
|
使用温度范围及耐压
|
0 ～ +40℃（环境温度及液体温度），196kPa(2kgf/cm2)
|
||
|
充油用阀
|
DC12V 直动型电磁阀（不通电时关闭）
|
||
|
防止充油过多用阀
|
DC12V 直动型电磁阀（不通电时关闭）
|
||
|
接头
|
R3/8 内径φ6外径φ9套管接头（进、出一样）
|
R1/2 内径φ12外径φ16套管接头（进、出一样）
|
R1/2内径φ12外径φ16套管接头（进、出一样）
|
|
干燥重量
|
约13kg
|
||
|
外形尺寸（mm）
|
310（W）X 597(H) X 198(D)
|
||
