详细说明
一、概述：

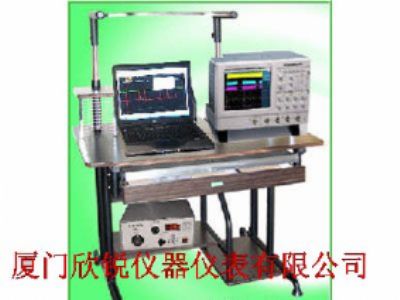

EST901快速矩形波脉冲发生器输出波形上长极快的大幅度矩形波脉冲，输出上升时间可以快到小于0.2ns纳秒或小于200ps皮秒(或亚纳秒)，脉冲电压可达±5kV，输出电压连续可调的矩形快速脉冲，脉冲宽度5ns-200ns（也可由用户定做）,输出脉冲可以单次也可重复，可用于TVS, MLV和电磁脉冲保护器件等保护器件的I-V特性测试和芯片ESD测试的理想设备。
二、技术指标：
1 输出脉冲电压：0.01～±5kV连续可调(其它电压可以定做)
矩形波脉冲(TLP)发生器系列输出脉冲幅度脉冲上升时间
EST901-1 0～±1kV 0.1ns～0.5ns
EST901-2 0～±2kV 0.1ns～0.5ns
EST901-5 0～±5kV 0.1ns～0.5ns
2. 脉冲上升时间：0.1ns～0.5ns (可定做）
3. 脉冲宽度：5ns～200ns (其它脉冲宽度要求可定做）
4. 输出波形：矩形，
5. 输出阻抗: 50Ω (其它输出阻抗可订做）
6. 电压显示分辩率：1V
7，输出脉冲重复频率：手动：单次(1P,只触发1次)
自动：1～10秒1次重复连续可调
三、典型应用：
电磁兼容(EMC)试验
强电磁脉冲敏感度(EMI)试验
电磁环境效应(E3)试验
ESD保护器件TVS性能测试
电磁脉冲防护器件测试方法：限幅响应时间和过冲峰值电压测试
时间的科学记数法：
1ms (毫秒) 1毫秒=0.001秒=10-3秒＝千分之一秒
1μs (微秒) 1微秒=0.000001=10-6秒＝百万分之一秒
1ns (纳秒) 1纳秒=0.0000000001秒=10-9秒＝十亿分之一秒
1ps (皮秒) 1皮秒=0.0000000000001秒=10-12秒＝万亿分之一秒
1fs (飞秒) 1飞秒=0.000000000000001秒=10-15秒＝千万亿分之一秒
