FD800网络教学系统是爱夫卡公司针对国内外柴油电控发动机教学量身定做的一款多功能教学系统。完全满足国内外各大院校对采用柴油动力源的公路用车和非公路用车的教学需求，突破学校人才培养的瓶颈，为学校和企业提供有力的技术和资源保证，提升学校的人才培养能力并满足企业的人才需求，为学校和企业的长期合作提供有生命力的保证。
一、产品特点
1、联网功能

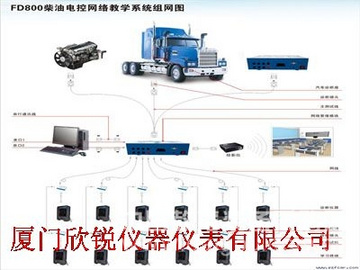

教学网络包含了一个教师终端平台和20个学生终端平台，教师终端和学生终端通过网络连接。系统可多搭载100个学生终端。
2、实时诊断功能
所有终端具有独立诊断功能并具有同步显示功能，具备诊断功能的系统包含发动机部分、仪表部分、液压部分、车身控制部分等具有诊断功能的所有系统。涵盖了具有特殊功能的ECU数据刷写、标定、更改等功能。
3、教学演示功能
所有诊断终端同步显示，使用时可直接按照DEM程序进行操作，方便老师和学生快速掌握使用技巧。
4、互动教学学习功能
学生在每个终端操作时老师可以随时监控学生的操作状态。诊断状态和诊断结果可通过网络投影在投影屏幕上供教师讲解。
5、多种模式使用功能
单独主机除在教学系统上可以使用之外，主机还可以单独连到任何汽车的电控系统上独立检测诊断，从而节省学校重复购买设备的问题。
6、航空工业级硬件设计标准
配套线材全部采用工业级的线材，采用高屏蔽双绞线抗干扰、耐磨损。线材连接接头采用航空插接件，可耐用次数达到10万次以上。
7、多种动力系统和车辆全面兼容
可提供世界知名动力厂家的发动机及辅助系统的诊断，可完全兼容柴油、液化气、油电混合等适用于石化燃料的发动机系统。
二、技术参数
1、诊断设备部分
| 名称 | 参数 | 名称 | 参数 |
| 产品型号 | 爱夫卡F3-D/F3-G | 分辨率 | 800×600，16位真彩65535色 |
| CPU | SAMSUNG ARM2410A，203MHZ | 电源 | DC12V～24V/3A |
| 诊断接口 | DB15 | 储存温度 | -30℃～45℃ |
| 内存 | 64M | 操作温度 | -10℃～45℃ |
| 显示器 | 8寸TFT LED 触摸真彩屏 | 供电种类 | 4 |
| 协议支持 | OBD标准协议和非OBD协议 | 延长线规格 | 2米具有屏蔽功能的双绞线 |
| 打印方式 | 58mm热敏打印机 | SD卡接口 | 可供插拔大容量SD卡 |
| 供电方式 | DC接口、OBD接口 | 湿度 | ＜90℃ |
| 诊断接头 | OBD和非OBD模式 | 外形尺寸 | 290.7*207.3*45mm |
2、连接线路部分
| 项 目 | 性 能 |
| 额定电压Uo/U | 0.6/1kV |
| 长期允许工作温度 | 这些性能与对应的聚氯乙烯绝缘电力电缆或交联聚乙烯电力电缆一致 |
| 绝缘性能 | |
| 短路时温度 | |
| 阻抗 | 具有较低且均匀的正（逆）序和零序工作阻抗，有利于改善供电品质 |
| 电抗 | 同心导体比普通四芯电缆在零序工作状态 下的电抗值抵很多，有利于短路自动保护装置的灵敏动作，从而保证相关设备的安全运行 |
| 抗干扰能力 | 具有较强的抗电磁干扰和抗雷击等性能 |
| 燃烧性能 | 阻燃电缆能经受GB12666.5（IEC332-3）规定的成束燃烧试验 |
| 耐火电缆能经受GB12666.6（IEC331）规定的耐火特性试验 | |
| 导体电阻 | 符合GB3956 |
| 耐压性能 | 经受5min的3.5kV工频电压试验 |
| 连接端口 | 四芯航空插件，带倒相孔 |
三、产品配置清单
第Ⅰ类：主机型号F3-D
1、标准配置（20学员）
| 序号 | 名称 | 数量 | 单位 | 类型 | 备注 |
| 1 | PC控制终端（笔记本电脑） | 1 | 台 | 选配 | 需要客户自行购买 |
| 2 | 电源 | 1 | 套 | ||
| 3 | 投影机 | 1 | 台 | ||
| 4 | 诊断控制模块（ECU） | 1 | 台 | ||
| 5 | 网络管理模块（主控台） | 1 | 台 | 标配 |
|
| 6 | 诊断仪器F3-D | 20 | 台 | ||
| 7 | 主测试线 | 21 | 条 | ||
| 8 | OBDⅡ-16 | 21 | 个 | ||
| 9 | 打印纸 | 20 | 卷 | ||
| 10 | 串行通讯线 | 1 | 条 | ||
| 11 | 网管总线 | 1 | 条 | ||
| 12 | 使用说明手册 | 1 | 本 | ||
| 13 | CD光盘 | 1 | 个 | ||
| 14 | F3-D使用说明书 | 1 | 本 |
