SF6及氧浓度在线监测报警系统德国GAS

SF6及氧浓度在线监测报警系统
一、系统介绍
      SF6及氧浓度在线监测报警系统是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线检测系统。
      系统采用德国GAS公司的原装SF6气体泄漏红外在线报警仪SF6-IR-Monitor，测量原理为双波长非弥散红外线光谱仪(NDIR)，灵敏度为1 PPMV ；O2传感器选用进口高品质长寿命氧传感器，实时检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行声光报警，同时自动开启通风机进行通风。
二、GIS 机房SF6及02浓度报警装置安装示意图

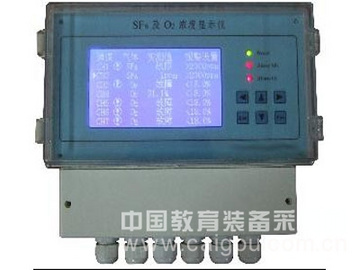

三、SF6及O2浓度显示仪
SF6及O2浓度显示仪采用大尺寸液晶显示器，可同时接入7路SF6和O2变送器信号，具有测试精度高，响应速度快，可靠性高，操作便捷等特点。同时，具有可编程报警输出、报警蜂鸣器、报警发光二极管。
四、SF6气体泄漏红外在线报警仪
系统采用德国G.A.S.公司的原装SF6气体泄漏红外在线报警仪SF6-IR-Monitor，测量原理为双波长非弥散红外线光谱仪(NDIR)，灵敏度为1 PPMV
五、O2传感器MB80
 MB80氧变送器具有测试精度高，响应速度快，可靠性高等特点，采用进口高品质长寿命氧传感器，确保长时间安全、可靠运行。
