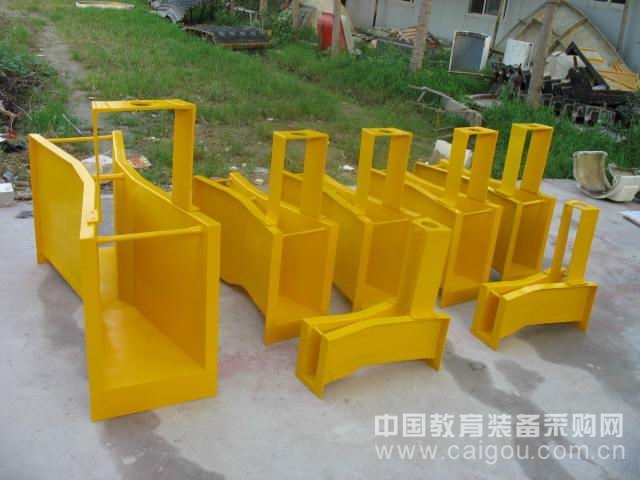

 巴歇尔槽 巴歇尔污水计量槽
  • 巴歇尔槽 巴歇尔污水计量槽
  • 巴歇尔槽 巴歇尔污水计量槽

    参考价格: ¥0.00
    品  牌:亚欧
    产品型号:DP300
    适用范围:高教
    所在地区:北京
    上架时间:2019年01月21日
    留言咨询
    4008190228-0103
    与企业取得联系时请告知该信息获取自中国教育装备采购网
    我要分享
    详细说明
    巴歇尔槽 巴歇尔污水计量槽
    巴歇尔槽 巴歇尔污水计量槽 型号:DP300
    用途:
      与明渠流量计(WL-1A 型超声波明渠流量计)配合使用,(详见下表)把明渠内流量的大小转成液位的高低。测量明渠内水的流量。明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。
    序号
    类型
    B值
    (mm)
    长*宽*高
    (mm)
    小时最大流量
    (m3)
    备注
    1
    标准型
    25
    835*267*265
    19.44
    2
    标准型
    51
    773*314*305
    47.52
    3
    标准型
    76
    914*359*517
    115.56
    4
    标准型
    152
    1525*500*730
    399.6
    5
    标准型
    228
    1630*675*890
    903.6
    6
    标准型
    250
    2845*980*1060
    900
    7
    标准型
    300
    2870*940*1200
    1440
    8
    标准型
    450
    2945*1120*1200
    2268
    9
    标准型
    600
    3020*1300*1200
    3060
    10
    标准型
    750
    3095*1480*1200
    3960
    11
    标准型
    900
    3170*1660*1200
    4500
    12
    标准型
    1000
    3200*1780*1250
    5400
    13
    标准型
    1200
    3320*2020*1250
    7200
    14
    标准型
    1500
    3470*2380*1250
    9000
    15
    标准型
    1800
    3620*2740*1250
    10800
    材质:
      本产品为玻璃纤维不饱和聚酯复合材料(简称:玻璃钢)。
    流量范围:10升/秒~10立方米/秒(由配用巴歇尔槽的规格决定) 流量越大,相应增加壁厚。
    注意事项:
    1.巴歇尔槽的尺寸与渠道安装有关,请用户
    根据现场情况而定。
    2.巴歇尔槽的中心线要与渠道的中心线重
    合,使水流进入巴歇尔槽不出现偏流。
    3.巴歇尔槽通水后,水的流态要自由流。巴
    歇尔槽的淹没度,要小于规定的临界淹没
    度。
    4.巴歇尔槽的上游应有大于5倍渠道宽的平直段,使水流能平稳进入巴歇尔槽。即没有左右偏流,也没有渠道坡降形成的冲力。
    5.巴歇尔槽安装在渠道上要牢固。与渠道侧
    壁、渠底连结要紧密,不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。
    安装示意图:
    大多数情况下,超声波明渠流量计的计量槽选用巴歇尔槽,他的安装分为以下几个步骤:
    1、明渠土建安装准备
    在安装前首先察看地形,进水口必须高于出水口,确保有水位差,出水畅通,这是成功安装巴歇尔槽明渠流量计的关键。
    巴歇尔计量槽模拟图
    2、将巴歇尔槽放入明渠中
    巴歇尔槽下游排放口有水位差,泄水畅通,如水位差不够,应垫高巴歇尔
    槽,增加水位差。保证巴歇槽前直段有1~3米的距离。
    3、加固巴歇尔槽
    在巴歇尔槽左右用混凝土浇灌,保证水流全部从巴歇尔槽中经过。加固时要使巴歇尔槽左右保持水平,防止倾斜,防止变形。
    4、安装中的几种情况
    5、特别注意事项
    必须保证巴歇尔槽下游有水位差,排放畅通不会积水。这是安装的关键问题。
    6、仪表接线
    巴歇尔槽安装好后,要等待混凝土凝固后再进行仪表安装调试。一般情况下应该由仪表技术人员安装和调试。分体的信号传输线缆如距离较远,用户可自行接长。距离一般在2000米以内,否则应做实地连线试验。
