详细说明
磁电式速度传感器
型号；MHY-23257
磁电式传感器是利用线圈在磁场中作相对运动切割磁力线产生与振动速度成正比的电压信号。经放大，微积分可运算测振动速度、位移和加速度。
磁电式传感器灵敏度、内阻低。在机械振动测试中被广泛应用。为使用方便，配有CZ-3磁座。
CD-21系列监视用速度传感器，用于测量轴承座、机壳或结构的振动。这种传感器可行相对于自由空间的对振动的测量。其输出电压与速度成正比，也可以把振动的速度量纲经积分后转换成位移量再予显示，与二次仪表相配接（振动烈度监视仪，HZ-8500瓦振监视仪等），即可显示振动速度或位移量的大小，也可以输送到其它二次仪表或交流电压表行测量。这种测量可以对某种形式的旋转或往复机械设备的综合运行状况行评价。
BCD-21隔型传感器已经成批应用于输油管道加压泵机组振动监测。
CD-21系列传感器包括：
1）CD-21、CD-21D：该两种传感器均分为，垂直和水平两种安装形式，例如：CD-21-C（垂直），CD-21-S（水平）、CD-21D-C（垂直）、CD-21D-S（水平）。
2）CD-21T：该产品不分垂直型，水平式，但在垂直或水平方向使用，其他意角度使用输出值不准确。

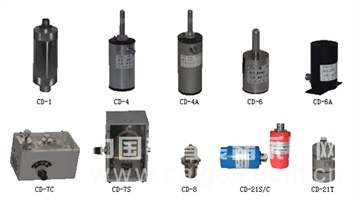

型 号
CD-1
CD-4
CD-4a
CD-6
CD-6a
CD-7-c
CD-7-s
CD-21-c
CD-21-s
CD-21-t
灵敏度mV/(cm﹒s-1)
600
600
800/1500
600，6000
200；280
频率范围Hz
10～500
2～300
1～300
0.5～20
10～1000
大可测位移mm
±1
±7.5/±20
±3
±0.6, ±6
±1
大可测加速度m/s2
50
100
100
10
500（冲击）
线性度（%）
5
5
5
5
5
测量方式
对
相对
相对
对
对
尺 寸
（mm）
Φ45×160
Φ65×170
Φ65×210
Φ45×56
Φ48×98
70×70×113
Φ36×80
应用范围
稳态
动平衡
动平衡
低频
监视用
型 号
CD-21-C
CD-21-S
CD-21-DC/S
CD-21T
主要标
灵敏度
280mV/cm.s-1
(有效值)
200mV/cm.s-1
(有效值)
度
2%
频率范围
(10~1000)Hz
（5~1000）Hz
（10~1000）Hz
频响
10%（频率下限[+1,-3dB]）
重量
（g）
180
215
170
外形尺寸
（mm）
φ35×74
φ30×74
φ33×70
安装方式
M8螺钉直接与被测物连接或用磁座吸附被测物
输出方式
四芯航空插头
Q9频插头
