等精度通用计数器
  • 等精度通用计数器
  • 等精度通用计数器

    产品报价: 1500
    品  牌:北京美华仪科技有限公司
    产品型号:MHY-27341
    适用范围:高教
    所在地区:北京
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

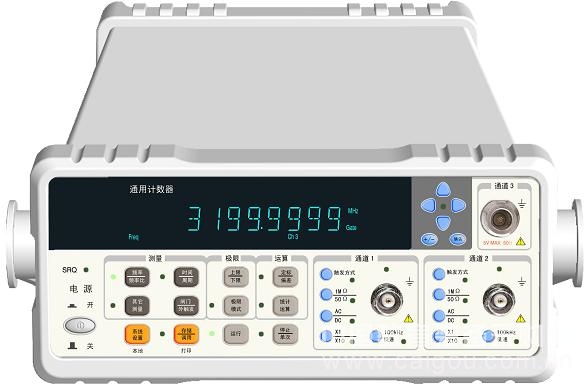

    等精度通用计数器

    等精度通用计数器,多功能频率计

     型号:MHY-27341

    MHY-27341 系列等精度通用计数器 是我公司新研制的一种高精度的测频测时仪器。它以高性能的 AVR 单片机为核心,进行功能控制、测量时序控制、数据处理和结果显示。采用倒数计数技术,实现全范围内的等精度测量。它除了具有频率、周期、时间间隔、脉宽、相位、占空比、计数等测量功能外,还有频率的多次平均、最大值、最小值、标准偏差、阿仑方差、最大偏差(最大值减最小值)、单次偏差(减预置值)和 PPM 的测量运算功能。仪器带有外触发 \ 外闸门功能,能够上升沿触发测量(时间测量时)和正闸门内测量频率(频率测量时)。机内钟频为 50MHz 。该机性能稳定,功能齐全,测量范围宽,灵敏度高,动态范围大,精度高,体积小,使用方便可靠。在工业生产、科研计量等领域有着广泛的用途,是传统电子计数器理想的更新换代产品。


    主要特点:

    l 采用高性能 50MHz 标频,测频分辨率每秒 8 位,测时分辨率 20ns

    l 采用高性能 AVR 单片机、大规模集成电路和 CPLD 器件,仪器可靠性高

    l 通道 1  频率为 50MHz/100MHz 。通道 3 频率测量最大可达 9GHz

    l 能够测量单次时间间隔和单次脉冲宽度

    l 频率测量具有极限运算、数学运算功能

    l 频率测量具有多次平均、 最大值、 最小值、 最大偏差、 单次绝对偏差、 单次相对偏差( PPM )、 标准偏差、了阿仑方差统计算功能
    l 时间间隔、脉宽、相位、占空比的测量具有固定闸门内的多次平均测量功能,能大大提高测量精度

    l 计数测量具有固定闸门内计数功能和手动操作计数功能

    l 计数器当前参数自动存储,关机不丢失

    l 计数器可存储 9 个测量状态

    l RS232C 通用串行接口和 Centronics 标准打印机接口为标准配置

    l 计数器配有 RS232C 通用串行接口的软面板应用程序,能够用计算机直观进行测量控制和测量结果显示

    l 仪器采用 VFD 显示,造型美观;体积小,操作舒适


    名  称
     具  体  参  数

    频率范围
     基本型
     通道 1
     0.14mHz~50MHz

    01型
     通道1
     0.14mHz~100MHz

    通道 3
     100MHz~500MHz ( 05 型)

    100MHz~1.5GHz ( 15 型)

    100MHz~2.5GHz ( 25 型)

    100MHz~3GHz   ( 30 型)

    动态范围
     30mVrms~1.5Vrms 正弦波 (0.14mHz~100MHz)

    测量精度
     ± 2 × 10-8 / 闸门

    测频分辨率
     8 位 / 秒

    测周范围
     20ns/10ns~7000s

    测时范围
     40ns~7000s

    测时分辨率
     20ns

    相位测量
     输入信号频率范围
     1Hz~10kHz

    输入信号幅度
     ≥2Vp-p

    测量范围
     1~359 °

    显示最低有效位(LSD)
     0.1 °

    测量误差
     ± 3°± 信号噪声引起的误差

    脉冲宽度测量
    <,/TD>
     ≥ 20ns/40ns ,周期 <100s

    占空比测量
     1~99% ,周期 <100s

    计数测量
     1 × 1012

    耦合方式
     通道 channel 1 、 2   AC / DC

    通道 channel 3          AC

    输入阻抗
     1M Ω/ 45pF 或 50 Ω

    时基<, /SPAN>
     5MHz 恒温晶振(≤± 1 × 10-8/d )

    外形尺寸
     255mm × 100mm × 370mm

    重量
     3kg
