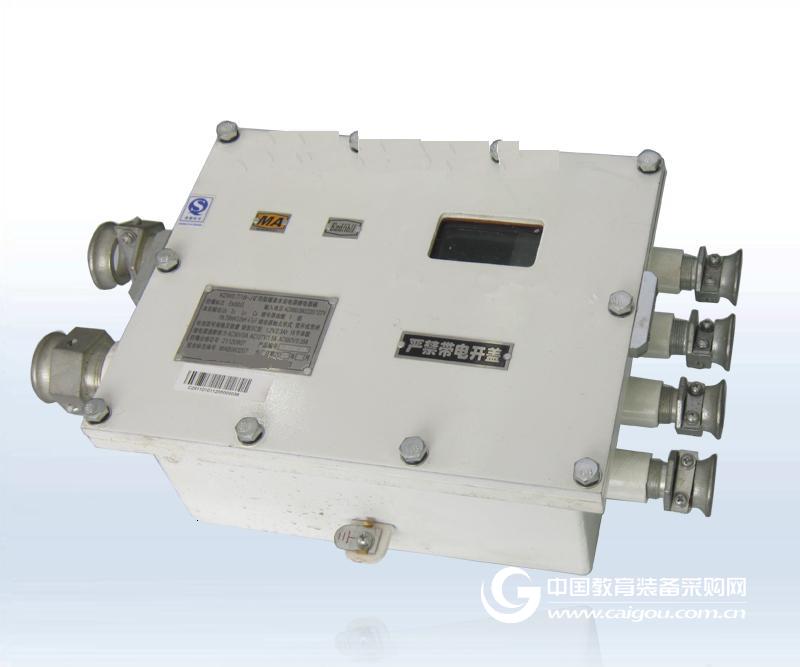

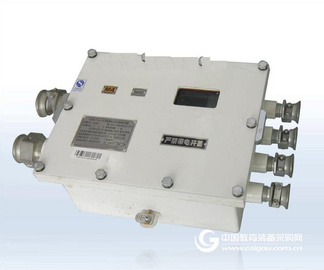

矿用隔爆兼本安电源继电器箱 电源继电器箱 本安电源继电器箱 型号：KDW0.7/18-J
概述：
KDW0.7/18-J（原KHJ6.2）型矿用隔爆兼本安电源继电器箱（以下简称电源）是一种允许在甲烷、煤尘等爆炸危险环境中使用的通用隔爆兼本质安全型电源，体积小巧，重量轻，装拆移位使用十分方便，并有后备电源及1组被控开关可实现断电闭锁、解锁控制功能，适用于向各种矿用本质安全型设备提供电源。
2．使用环境：
电源在下列环境条件下应能正常工作
a)环境温度：0℃～+40℃；
b)平均相对湿度：不大于95%（＋25℃）；
c)大气压力：80kPa～106kPa；
d)无显著振动和冲击的场合；
e)煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
3.产品分类
3.1防爆型式：矿用隔爆兼本质安全型，标志为“Exd[ib]Ⅰ”。
3.2外形尺寸和重量
3.2.1外形尺寸（长×宽×高）：450mm×276mm×154mm。
3.2.2重量：约23kg。
4.主要参数：
4.1供电电源：
a)电压：交流127V/220V/380V/660V（变压器带抽头）；
b)电压波动范围：75%～110%；
c)额定输入视在功率（VA）≤250。
4.2 本安输出：
a)本安额定输出电压：直流18V；
b)本安额定输出电流：700mA；
c)源效应：≤5%；
d)负载效应：≤6%；
e)输出电压偏离值≤6%；
f)周期与随机偏移峰峰值≤250mV；
4.3 具有以下保护功能，故障解除后能自动恢复正常工作：
a)过压保护值：≤19V；
b)过流保护值：≤750mA；
c)短路电流值：≤50mA
4.4 备用电池：
a)供电时间：≥2h(在额定负载下)；
b)电池型号规格及数量：镍氢电池SC型，单节容量1.2V/2.3Ah，18节串联（每节并联二极管保护）。
c)转换时间：不大于0.5s；
d)充电电压：≤27V；
e)放电截止电压：18V～22V。
4.5 断电与馈电信号
4.5.1断电控制输入信号(本安)：
开关量输入信号：输入高电平时应不小于2.5V（输出电流为2mA时），输入低电平时不大于1V，高电平对应逻辑“1”；低电平对应逻辑“0”；
4.5.2断电控制输出信号：一路继电器输出。继电器触点形式：常开（或常闭）；继电器接点容量：交流660V/0.35A（阻性负载）；交流127V/1.5A（阻性负载），交流36V/5A（阻性负载）；接触电阻：﹤0.1Ω；
4.5.3馈电输入信号：AC95V～726V对应“有电”，小于AC10V对应“无电”。
4.5.4馈电状态返回(本安)：“无电”状态：0～0.5mA，“有电”状态：4.5～5.5mA。（负载电阻1KΩ）
