GTS-2多频液晶光栅投影云纹三维测量系统
主屏幕和虚拟屏幕组成双屏显示系统。计算机在虚拟屏幕上产生多频相移正弦条纹，经投影仪投射到物体表面，同时在虚拟屏幕内同步触发CCD摄像机采集图像，投影条纹依次循环产生相移。在经过多频条纹图像处理计算得到不连续物体表面的三维形貌，通用性和可靠性好，可实现动态、自动化测量要求。
这一技术发展相当快，可用于大型结构上，如汽车外壳、飞机机翼和机身、火箭、大型船舶的局部，大型锅型卫星天线等；也可应用于人体等生物系统的外形对称性检测及三维形貌测量，系统的测量灵敏度与被测面积有关。仪器的性能：1）连续和不连续表面的物体动态形貌测量；2）测量精度可根据要求调整投影图像的数量来满足，在1m*0.7m投射面积的测量精度可达亚毫米量级；3）可靠的投采频率6fps；4）软件批处理功能；
一、仪器配置及参数
硬件配置及价位估算要求：
1. 双显卡计算机（可分屏显示），陪双屏幕；
2. 1394a图像采集卡：进口知名品牌；
3. 高亮度投影仪，进口品牌需考虑价格上浮；
4. 黑白数字高分CCD（1024*768）
5．百万像素级进口变焦镜头；
6. 三脚架，现场测量用

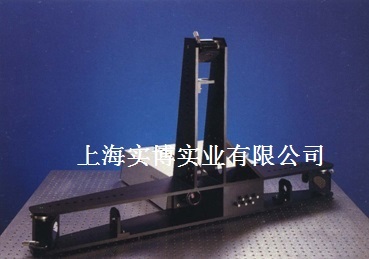

7． 台式支架，带有机械调节，实验室环境使用；
8. 同步投采软件，液晶光栅投影、相移及图像同步采集；
9. 后处理软件，分析三维形貌，出图及计算
二、 附件
A） 隔振台：0.8m×1.2m；台高800mm、主动式气垫隔振、5Hz（客户选配）；
B） 演示试件：石膏像，200mm高；
三、 应用

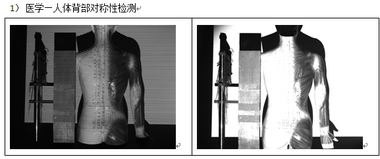

1） 医学—人体背部对称性检测

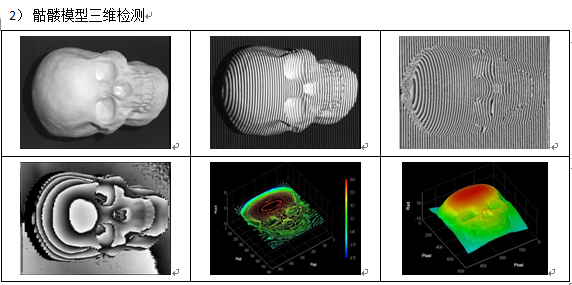

2） 骷髅模型三维检测
3） 石膏头像三维检测（密度不同栅线投影效果对比）
4） 其他
