    智能数据采集前端 智能前端装置 型号XRS- IDCB-4E/DR/Y IDCB-2A


    IDCB智能数据采集网络系列产品是本公司基于多年工业仪表制造经验和技术的积累,充分考虑工业现场数据采集的需要,采用最新微电子技术及全新表面贴装工艺自主研发及生产的高性能远程智能I/O 产品,可完成分散在工业现场的各类信号的连续高精度测量。该系列前端具有测量精度高、抗干扰能力强、接口开放性好、能化程度高、使用简单灵活、安装扩充方便和性能价格比高等一系列优点。

    IDCB智能数据采集网络,也称“远程I/O”,是专为配合DCS应用而设计,属于现场总线产品范畴,是DCS的亲密伙伴。以下简称“IDCB网络”。


    1、“IDCB网络”的特点:


    ★“IDCB网络”最显著的特点在于通讯接口的标准性和通讯协议的开放性,可适配各种组态软件,轻松实现与任何支持MODBUS-RTU协议或Pfofibus-DP协议的网络、系统(特别是DCS)的通讯互连。

    ★“IDCB网络”与众不同的是通讯接口采用了“全面冗余”的技术,冗余的两条总线均拥有完整并且独立的总线控制器、总线驱动器和总线介质层,两条总线可同时运行,互不影响。

    ★“IDCB网络”最大的优点是远程I/O前端可直接安装于工业现场的信号测点附近,做到真正的物理分散,可节省大量的信号电缆和补偿导线,简化工程设计,减少施工费用,缩短施工工期。

    ★“IDCB网络”最新的技术是通信接口采用了最新的磁隔离技术,极大的消除了光耦中不确定的电流传输比率、非线性传送特性以及随时间漂移和温漂等一系列问题,具有光耦无法比拟的优势。

    ★“IDCB网络”系列远程I/O前端采用密封型结构,防护等级达IP56,具有很高的防尘、防水、防磁场、抗震等能力。

    ★“IDCB网络”系列远程I/O前端采用模块化结构设计,这样可使得系统大小的组建相当灵活,扩展方便。

    ★“IDCB网络”系列远程I/O前端内部具有完善的电气隔离和自检电路,双重(硬件和软件)看门狗,抗干扰能力强,可在恶劣的现场环境下长期可靠地运行。

    ★“IDCB网络”系列远程I/O前端采用片上系统(SOC-System on Chip)设计,采用表面贴装(SMT)工艺焊接,使得整机体积小,功耗低,集成度高。

    ★“IDCB网络”系列远程I/O前端适配高亮液晶显示器,显示清晰明亮,实现前端测量数据的就地显示,同时可对前端进行方便的组态。

    ★“IDCB网络”系列远程I/O前端接线端子采用菲尼克斯可拆卸型端子,方便更换前端裸机;信号接线无须短接,接线方便,简单可靠。


    实践证明,“IDCB网络”系列模拟量测量前端产品特别适用于大型发电机组的常规温度群测点(锅炉金属壁温、发电机线圈铁芯温度、汽缸壁温、辅机线圈温度群等)的监控,也可广泛应用于冶金、石化、环保、轻工等其他行业的数据监控系统。



    2、“IDCB网络”的前端类型

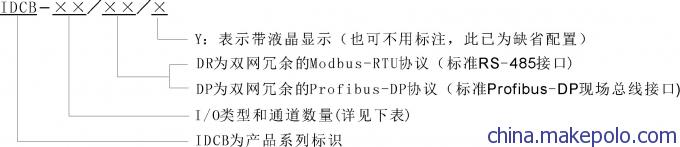

    “IDCB网络”系列测控前端的命名方法为:IDCB—××/×× ,说明如下:





    智能数据采集前端 智能前端





    “IDCB网络”系列测控前端的基本型号如下:

    序号

    基本型号

    I/O 描述

    备注

    1

    IDCB-1A

    10通道三端子电流量输入(带配电器)


    2

    IDCB-1C

    30通道两端子模拟量输入


    3

    IDCB-4C

    16通道三端子模拟量差分输入

    为常用型号,支持热电阻、热电偶、远传电阻、电压和电流输入

    4

    IDCB-4E

    20通道三端子模拟量差分输入

    5

    IDCB-4F

    24通道三端子模拟量差分输入

    6

    IDCB-2A

    32通道开关量输入


    7

    IDCB-2B

    16通道开关量输入+16通道继电器输出


    8

    IDCB-2C

    24通道开关量输入+8通道继电器输出


    9

    IDCB-6A

    6通道模拟量输出


    10

    IDCB-7A

    12通道三端子模拟量差分输入+8通道开关量输入


    11

    IDCB-7B

    12通道三端子模拟量差分输入+8通道开关量输出


    12

    IDCB-8A

    20通道变送器配电器





    3、“IDCB网络”主要性能指标


    ★挂网主站数 1~2台

    ★主站类型 工控机、兼容机、便携机、DCS系统的RS485/232接口模块或Pfofibus-DP主站

    ★挂网从站数 ≤255

    ★通讯速率 4.8Kbps~115.2Kbps~12Mbps可编程

    ★通讯距离 1200米(加中继器顺延)

    ★通讯方式 半双工异步通讯

    ★通讯接口 标准RS-485(全面冗余、磁隔离技术)

    ★数据格式 1个起始位,8个数据位,1个停止位,无奇偶校验位

    ★通讯协议 MODBUS协议(RTU模式)

    ★通讯校验 CRC-16循环冗余校验

    ★传输介质 屏蔽双绞线

    ★网络隔离电压 ≥2500Vrms

    ★网络保护 ±15KV抗静电保护

    600W抗雷击保护

    具有真正的失效保护

    带热关断限流保护


    4、前端主要技术指标


    4.1 IDCB-4C/4E/4F型模拟量测量前端(常用型号)

    ★输入通道 16/20/24路三端子差分模拟量输入

    ★通道开关 进口光电开关

    ★通道隔离电压 400V(峰-峰值)

    ★输入信号类型 直流电压、直流电流、远传电阻

    热电偶:K、S、R、T 、E 、J 、B、N、EA-2

    热电阻: Pt100、Cu50、Cu100、G53、BA1、BA2、BA3

    各种类型的模拟量信号可在同一台前端混接

    热电偶具有三种冷端补偿方式:自动补偿、恒温补偿和其他通道补偿

    ★A/D分辩率 24 bits

    ★测量精度 0.1级

    ★通道采样时间 20ms/通道

    ★共模抑制比 ≥120dB

    ★串模抑制比 ≥70dB

    ★接线端子 菲尼克斯端子(阻燃性材料)

    ★主要功能 直流电压、电流信号线性或开方运算

    热电偶查表运算

    热电偶、热电阻开路检测

    系统自检、精度自校

    双重(硬件和软件)看门狗

    工作模式掉电保护

    通讯接口全面冗余

    现场显示和组态


    4.2 IDCB-1A型直流电流量测量前端

    ★输入通道 10路三端子电流量输入(带全隔离的24V变送器供电电源)

    ★通道开关 进口光电开关

    ★通道隔离电压 400V(峰-峰值)

    ★输入信号类型 直流电流:0~10mA、4~20mA

    ★A/D分辩率 24 bits

    ★测量精度 0.1级

    ★通道采样时间 20ms/通道

    ★共模抑制比 ≥120dB

    ★串模抑制比 ≥70dB

    ★接线端子 菲尼克斯端子(阻燃性材料)

    ★主要功能 直流电流信号线性或开方运算

    每路均可提供单独的供电电源

    系统自检、精度自校

    双重(硬件和软件)看门狗

    工作模式掉电保护

    通讯接口全面冗余

    现场显示和组态


    4.3 IDCB-1C型模拟测量前端

    ★输入通道 30路二端子模拟量输入

    ★通道开关 进口光电开关

    ★通道隔离电压 400V(峰-峰值)

    ★输入信号类型 直流电压、直流电流

    热电偶:K、S、R、T 、E 、J 、B、N、EA-2

    各种类型的模拟量信号可在同一台前端混接

    热电偶具有二种冷端补偿方式:自动补偿和恒温补偿

    ★A/D分辩率 24 bits

    ★测量精度 0.1级

    ★通道采样时间 20ms/通道

    ★共模抑制比 ≥120dB

    ★串模抑制比 ≥70dB

    ★接线端子 菲尼克斯端子(阻燃性材料)

    ★主要功能 直流电压、电流信号线性或开方运算

    热电偶查表运算

    热电偶、热电阻开路检测

    系统自检、精度自校

    双重(硬件和软件)看门狗

    工作模式掉电保护

    通讯接口全面冗余

    现场显示和组态


    4.4 IDCB-2A型开关量输入前端

    ★输入通道 32路隔离输入(隔离电压1500V)

    ★输入方式 无源干结点输入

    ★接线端子 菲尼克斯端子(阻燃性材料)


    4.5 IDCB-2B型开关量输入输出前端

    ★输入通道 16路隔离输入(隔离电压1500V)

    ★输出通道 16路继电器干结点输出

    ★输入方式 无源干结点输入

    ★输出方式 继电器触点容量30VDC/1A

    ★接线端子 菲尼克斯端子(阻燃性材料)



    4.6 IDCB-2C型开关量输入输出前端

    ★输入通道 24路隔离输入(隔离电压1500V)

    ★输出通道 8路继电器干结点输出

    ★输入方式 无源干结点输入

    ★输出方式 继电器触点容量30VDC/1A

    ★接线端子 菲尼克斯端子(阻燃性材料)


    4.7 IDCB-6A型模拟量输出前端

    ★输出通道 6路

    ★输出信号 0~20mA或0~5V

    ★精度等级 0.15级

    ★允许负载 ≤500Ω

    ★接线端子 菲尼克斯端子(阻燃性材料)


    4.8 IDCB-7A型模拟量输入开关量输入前端

    ★输入通道 12路模拟量输入(技术参数同4C/4E型)

    8路开关量输入(技术参数同2B型输入通道)

    ★接线端子 菲尼克斯端子(阻燃性材料)


    4.9 IDCB-7B型模拟量输入开关量输出前端

    ★输入通道 12路模拟量输入(技术参数同4C/4E型)

    ★输出通道 8路继电器干结点输出(技术参数同2B型输出通道)

    ★接线端子 菲尼克斯端子(阻燃性材料)


    4.10 IDCB-8A型变送器配电器

    ★主要功能 主要用于为变送器提供24V电源

    ★输出通道 20路全隔离24V/30mA直流电源

    ★输出信号精度 24V±5%

    ★通道隔离电压 ≥1500V AC

    ★接线端子 菲尼克斯端子(阻燃性材料)


    4.11 IDCB系列前端的工作环境

    ★功耗 ≤5W

    ★可靠性指标 MTBF32000Hr

    ★运行环境温度 -20℃~70℃

    ★环境湿度 相对湿度≤95%(带防护外壳)

    ★防护等级 IP56(带防护外壳)

    ★供电电源 165~265V AC/49~51Hz

    ★重量 ≤5kg

    ★外形尺寸 460×320×80(长×宽×高;单位:mm)
