装配式建筑BIM深化设计软件

装配式建筑BIM深化设计软件
<
  • 装配式建筑BIM深化设计软件
  • 装配式建筑BIM深化设计软件
  • 装配式建筑BIM深化设计软件
>
产品报价: 面议
留言咨询
加载中
北京建科建研科技有限公司
2018版
北京建科建研科技有限公司
高教 职教
北京 海淀区
详细说明

  随着建筑工业化的发展,装配式建筑在全国范围内正在逐步广泛应用,相应的行业标准《装配式混凝土结构技术规程》JGJ1-2014、国标图集、各地的地方标准图集也都纷纷编制与出版,装配式建筑适应工业化、节能、环保的发展要求,必将是未来建筑领域的发展方向。

  为了适应装配式的设计要求,编制了装配式建筑设计软件-PC,包含了两部分内容:第一部分结构分析部分,在PKPM传统结构软件中,实现了装配式结构整体分析及相关内力调整、连接设计等部分内容;第二部分,在BIM平台下实现了装配式建筑的精细化设计,包括预制构件库的建立、三维拆分与预拼装、碰撞检查、预制率统计、构件加工详图、材料统计、BIM数据接力到生产加工设备。

  -PC为广大设计单位设计装配式建筑提供简便的设计工具,提高设计效率,减少设计错误,推动住宅产业化的进程

  包括如下几个主要功能模块:

  1)构件库管理;

  2)装配式方案;

  3)装配式深化设计;

  4)构件加工图;

  5) 导出加工数据。

  装配式结构设计主要依据规范:

  1. 《装配式混凝土结构技术规程》JGJ1-2014

  2. 《混凝土结构工程施工规范》GB 50666-2011

  3. 《混凝土结构工程施工质量验收规范》GB 50204-2015

  4. 《钢筋套筒灌浆连接应用技术规程》JGJ355-2015

  《装配式混凝土结构技术规程》JGJ1-2014对装配整体式混凝土结构采用的是等同现浇结构设计,在SATWE软件现浇设计的基础上完成下述设计内容:

  ? 既有预制又有现浇时,现浇部分地震内力放大

  ? 现浇部分、预制部分承担的规定水平力地震剪力百分比统计

  ? 叠合梁纵向抗剪计算

  ? 预制梁端竖向接缝的受剪承载力计算

  ? 预制柱底水平连接缝的受剪承载力计算

  ? 预制剪力墙水平接缝的受剪承载力计算

  在SATWE分析参数的结构体系中增加4类装配式结构体系:装配整体式框架结构、装配整体式剪力墙结构、装配整体式部分框支剪力墙结构、装配整体式预制框架-现浇剪力墙结构。并调整信息中提供了:现浇部分地震内力放大系数。

  装配式结构采用等同现浇的设计方法,在实现现浇结构所有分析、调整及相关设计的基础上,针对装配式,SATWE软件增加下面几项的分析与设计:

  ? 现浇部分地震内力放大

  ? 现浇部分、预制部分承担的规定水平力地震剪力百分比统计

  ? 叠合梁纵向抗剪计算

  ? 预制梁端竖向接缝的受剪承载力计算

  ? 预制柱底水平连接缝的受剪承载力计算

  ?

  预制剪力墙水平接缝的受剪承载力计算

  2) 拆分工具

  根据运输尺寸、吊装重量、模数化要求,自动完成构件拆分;

  能根据国标设计规范要求完成自动设计

  3) 交互布置

  能交互布置构件、预埋件、预留孔洞等。

  4) 预制率、算量统计

  提供材料统计,并自动计算预制率

  构件加工图

  1)图纸工程信息配置




  2)自动出全楼构件加工图纸

 基于BIM平台的预制构件详图自动化生成研发,装配式结构图要细化到每个构件的详图,详图工作量很大,BIM平台下的详图自动化生成,保证模型与图纸的一致性,即能够增加设计效率,又能提高构件详图图纸的精度,减少错误。

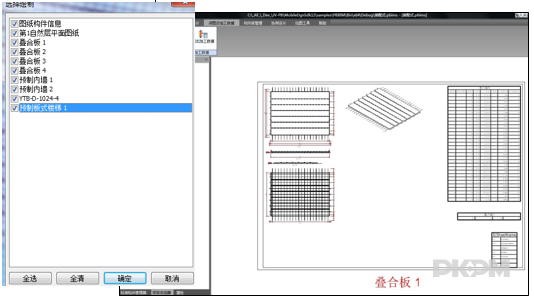

  自动导出全楼加工图纸

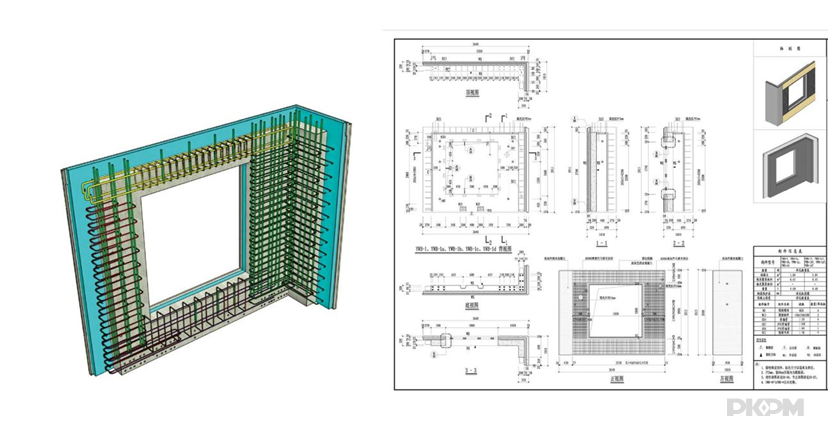

  预制墙详图

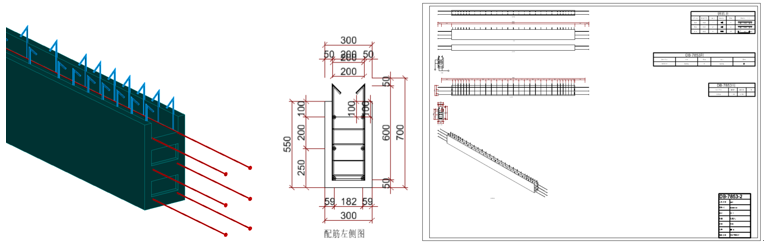

  叠合梁详图

  3)图纸可以发布成DWG图

  BIM模型数据直接接力数控加工设计CAM

  装配式结构的BIM模型数据直接接力工厂加工生产信息化管理系统,预制构件模型信息直接接力数控加工设备,自动化进行钢筋分类、钢筋机械加工、构件边摸自动摆放、管线开孔信息的自动化画线定位、浇筑混凝土量的自动计算与智能化浇筑,达到无纸化加工,也避免了加工时人工二次录入可能带来的错误,大大提高了工厂生产的效率

基于BIM技术的装配式建筑设计软件

基于BIM技术的装配式建筑设计软件

基于BIM技术的装配式建筑设计软件
