德国史莱宾格 eBT-V /eBT-2自密实混凝土流变仪

德国史莱宾格 eBT-V /eBT-2自密实混凝土流变仪
<
  • 德国史莱宾格 eBT-V /eBT-2自密实混凝土流变仪
>
产品报价: 面议
留言咨询
加载中
eBT-V
高教
德国
淮阴工学院,华北水利水电大学,山东科技大学
详细说明

  德国史莱宾格 eBT-V /eBT-2自密实混凝土流变仪

  (厂家:德国史莱宾格;规格/型号:eBT-V)

  可运行两种流变测量模式,一种为P模式,另一种为V模式。P模式– 通过小型硬性探针剪切材料从而测量应力运行流变仪的P模式在未剪切的混凝土中旋转一圈从而测量新浇混凝土的性能。测量探针固定在测量设备上,沿中心轴旋转(见图1)。在图2中显示的为在360°中的设定的速度程序。考虑到不同的角速度和探针到中心轴的距离把探针采集的导数据换算为流量曲线。评估后的测量数据按照宾汉模型可以确定相对屈服应力和相对粘度(图3)。同时也可计算恒定速度下的静止力[11]。

  德国史莱宾格 eBT-V /eBT-2自密实混凝土流变仪

图1:eBT-V流变仪中的P模式– 通过小型硬性探针剪切材料从而测量应力

  在任何时候,对未剪切的新浇混凝土进行测量时。测量时间通常小于一分钟,所以在测量结果中,由于沉降和结构的破损可能造成的影响基本可以被忽略。

  德国史莱宾格 eBT-V /eBT-2自密实混凝土流变仪

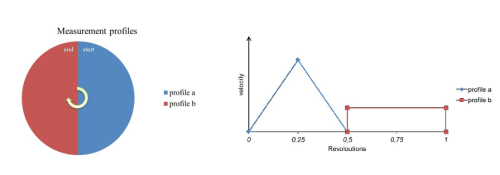

 图2:依据[11]的P模式下的剪切程序

  德国史莱宾格 eBT-V /eBT-2自密实混凝土流变仪

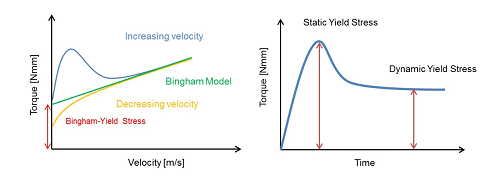

图3:依据[11]的P模式下的测量的流变参数

  V 模式– 用常见的叶片形状的探针,与经典的圆柱几何体非常相近。遗憾的是,使用球形探针或是圆柱形探针上在非牛顿流体中测到的阻力由于受到粘度和屈服值的影响,还不能很好的解析出来。各自的数值和接近的解析值显示的差异相当大[12,13]。罗素增在1936年建议,使用一个被称之为叶片几何体的探针,非常接近众所周知的圆柱形几何体,用以消除非牛顿流体“下滑的可能性”[14]。并有哈克公司于1955年进行商业化。首先是Enzler[15],其次是Koehler[9]提出这种几何体探针可用于测量具有流动性的新浇混凝土。近年来,叶片形的探针用于测量非牛顿流体的方法既简单又有效,越来越受欢迎[16]。也曾经广泛应用于食品工业[17–19],这种形状的探针正越来越多地用于水泥基的系统的研究。叶片成星状分布,可避免样品在叶片上滑动。通过使用特别研发固定在设备支架上的防滑棒,可很好的避免了样品在测量桶壁上的滑动,

  德国史莱宾格 eBT-V /eBT-2自密实混凝土流变仪

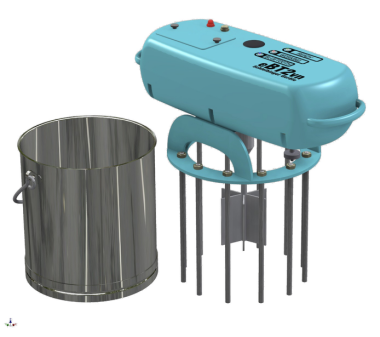

图4:eBT-V在V模式下使用的叶片形探针。eBT-V会固定在测量桶中。

  叶片形探针旋转,测量叶片上的扭矩。测量设备固定在设备支架上,同时叶片探针固定在中心的驱动轴上(图4)。在测量桶中注入样品,然后把测量设备和支架放入测量桶中。设备中内置变速传动装置,所以可以实现不同速度的设定。同时还可设置恒定的速度,坡形加减速、或阶梯状加减速的变速程序(图5)。流变仪的探针根据设定的变速程序旋转并测量扭矩。通过角速度和测量的扭矩依据宾汉姆模型急速塑性粘度和屈服应力(图6)。通过Keentok[20]和Barnes[16]的数据模型可以把扭矩换算成剪切应力,或是使用Koehler和Fowler[9]根据Reiner-Riwlin方程[21]建立的模型。

  德国史莱宾格 eBT-V /eBT-2自密实混凝土流变仪

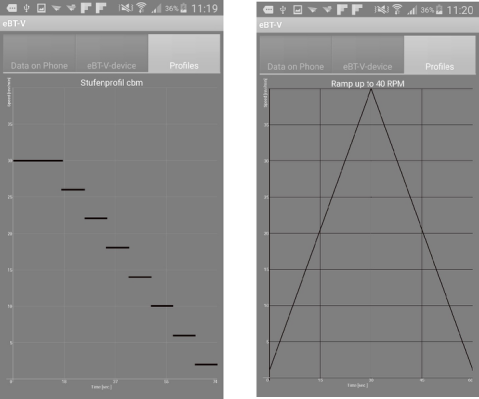

图5:V模式下设定的变速程序,左图为阶梯状变速、右图为坡状变速

  德国史莱宾格 eBT-V /eBT-2自密实混凝土流变仪

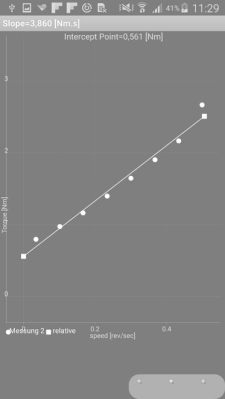

图6:根据宾汉姆模型对结果进行分析

  不管是在P模式下还是在V模式下进程测量,设备都是通过掌声智能装备上的蓝牙装置可即快速又简便地进行无线操作,输入数据并显示结果。设备内置电池,防水设计,既可满足实验室使用,同时还可以满足施工现场使用。此流变仪特别适合粒径小于32毫米的自密实混凝土和超高性能混凝土。该设备另外一个不容忽视实用优点在于叶片形的探针和样本容器都很容易清洗。

  使用照片:

  德国史莱宾格 eBT-V /eBT-2自密实混凝土流变仪

  德国史莱宾格公司成立于1989年。位于慕尼黑以东70公里的布赫巴赫市。是专业从事开发、生产具有创新性的建筑材料测试系统的专业公司。史莱宾格面向世界各地用户提供建筑材料的环境模拟系统、变形测量设备及流变测试仪等。同时可以与用户积极合作开发新型的建筑材料测试系统,为用户提供一流的技术和服务!

  拓测仪器(TOP-TEST)为德国史莱宾格中国区域代理商。

  拓测仪器(TOP-TEST)为德国史莱宾格中国区域代理商。

  拓测仪器(TOP-TEST)为德国史莱宾格中国区域代理商。



  拓测仪器(TOP-TEST)致力于为中国高校与科研院所提供先进的土木工程科教仪器设备及服务。

  公司总部设在国家高新技术产业基地、长三角城市群重要的中心城市苏州,并在北京、南京、合肥及香港设有办事处。我们与国内外知名土木工程仪器厂家建立了深度合作关系,产品范围包括:土工仪器、岩石仪器、建材仪器、道桥仪器、检测仪器、监测仪器、物探仪器、勘察仪器、试验机箱、实验室整体方案及非标定制等。

  公司核心管理团队均具有多年土木工程仪器从业经验,熟悉本行业的发展趋势和特点,能够以用户的实际需要为基础,为广大用户提供合适及时的产品及服务。公司项目经理均具有丰富的项目运营管理经验,服务过的客户包括:清华大学、同济大学、河海大学、天津大学、安徽建筑大学、合肥工业大学、深圳大学、北方工业大学、绍兴文理学院、中国矿业大学、太原理工大学、西安交通大学、敦煌研究院、交通运输部科学研究院、交通运输部公路科学研究院、南水北调监管中心和中国地质科学院等几十个高校和科研单位。

  “诚信、专业、高效、共赢”是我们的经营理念,以客户为中心是我们的服务宗旨。我们期待并珍惜每一次与您合作的机会,拓测仪器愿与您一起推动中国土木工程行业的发展!
