VJT-DYN(D) Pro系列主要用于在实验室对各类土体动力特性进行精确自动测试。可完成反压饱和、固结（等压、偏压、K0）、标准三轴剪切（UU、CU、CD）、应力路径加载、振动三轴加载等功能在内的土体静、动三轴试验。支持正弦波、半正弦波、方波、三角波、锯齿波、及用户自定义波形。
系统竖向加载采用多功能荷载架，加载量程50kN；振动加载采用高性能伺服控制系统，加载量程5kN可选；振动加载频率5Hz；动态围压控制采用高性能伺服控制系统，量程2MPa/5Hz；反压控制采用全自动压力/体积控制器，量程1MPa；压力室多种规格可选，标准试样直径50mm；反压管路采用电磁阀控制，可实现反压饱和阶段暨整体试验的全自动控制；控制软件csDYNA符合ASTM D3999-11、ASTM D5311-11等规范，成熟稳定，功能丰富。
主要功能
l反压饱和试验
配备电磁阀，可进行围压与反压梯度施加的自动反压饱和试验（包括孔隙水压力系数B值检测）。
l固结试验
可进行等压、偏压、K0固结试验，测定土体在侧向约束及轴向排水条件下变形与压力或孔隙比与压力关系、变形与时间关系。
l标准三轴剪切
标准三轴剪切试验（UU、CU、CD），严格控制排水条件，可得到剪切破坏全过程的应力-应变曲线关系。
l应力路径试验
可实现线性应力路径加载。
l双向振动三轴试验
可进行标准振动三轴试验，包括动动强度试验、液化试验、动模量与阻尼比试验；可进行动态应力控制、动态应变控制；支持正弦波、半正弦波、方波、三角波、锯齿波、用户自定义波形输入。
技术特点
lPro系列控制器（荷载架及压力/体积控制器），搭载7英寸彩色触摸显示屏
l控制器内置高速ARM处理器及8G存储卡
l控制器内集成非易失性数据存储器，无需外接数采，并配有高速数据转换传感器
l控制器自带超限预警功能
l配备电磁阀，可实现全自动试验
l试验过程中数据实时显示并可根据用户需求设定任意坐标轴
l试验完成后数据可以导出为Excel或Script，试验结果自动生成报告
l系统通过USB或网络连接计算机，通过7英寸彩色触摸显示屏或计算机程序控制
l软件可实现远程监控及检测，当设备运行状态异常时，技术人员可远程登录进行操作
l独立闭环控制围压、轴向应力和位移
l可通过自动压力/体积控制器进行精确体变测量
l的压力/体积控制器控制围压及反压，控制器可预设压力值及压力梯度值
l传感器可通过控制器设置参数及校准
l多重根目录，方便项目管理，多试样/多进程之间互不干扰
l振动三轴软件，兼容应力路径三轴试验功能
技术参数
l试样直径：50mm
l压力室围压：2MPa
l荷载架承载力：50kN（
l荷载架动承载力：+/-5kN
l动态位移：-35.000-35.000mm
l轴向振动频率：0.001Hz-5Hz
l围压振动频率：0.001Hz-5Hz
l数据采集频率：1000点/周
l支持波形：正弦波、半正弦波、三角波、方波，支持用户自定义
l动态围压控制器压力量程：2Mpa
l全自动反压控制器压力/体积量程：1Mpa/200ml
l力传感器量程：10kN；精度0.03%
l孔压传感器量程：2Mpa；精度+/-0.2%
l位移传感器量程：25mm；精度0.1%
工作原理

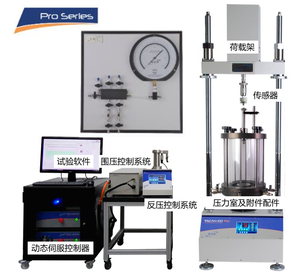

系统主要由荷载架、双向动态伺服控制器、围压控制系统、反压控制系统、传感器、试验软件、压力室及附件配件等部分组成。试验时，通过交换机将荷载架、双向动态伺服控制器、围压控制系统、反压控制系统和电脑连接到局域网络，压力传感器（Load）、位移传感器（Dis）、孔压传感器（PWP）分别连接到荷载架数据采集接口。系统通过双向动态伺服控制器驱动荷载架及围压控制系统施加双向振动压力、通过反压控制器控制施加反压、通过压力传感器测量试样压力、通过孔压传感器测量试样孔压、通过位移传感器测量试样轴向应变、通过反压控制器测量试样体变，通过计算机软件（Clisp Studio的csDYNA模块）对试验系统进行试验设置、数据汇总、处理分析。控制系统内置数据采集模块，用于高速采集力及位移传感器数据，以进行闭合反馈控制。所有采集数据通过USB接口/以太网与控制软件通讯，控制软件终身免费升级。
Clisp Studio csDYNA-振动三轴试验软件
VJTech的ClispStudiocsDYNA振动三轴试验软件是专为动三轴试验开发的，兼容常规静力三轴及应力路径三轴试验功能。软件采用模块化设计，具备基础设置、固结、三轴剪切、应力路径、振动三轴及用户自定义等模块功能。动态加载搭载了高性能伺服控制器，控制性能稳定。
应力路径加载设置
试验数据实时监测

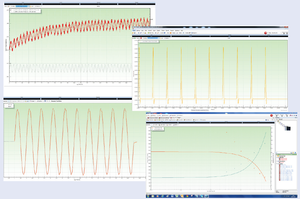

典型试验曲线

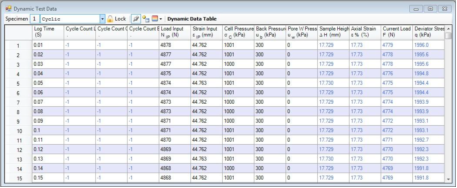

试验结果数据表格
试验结果自动计算
