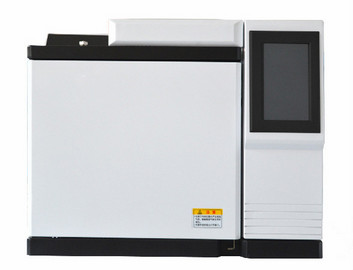

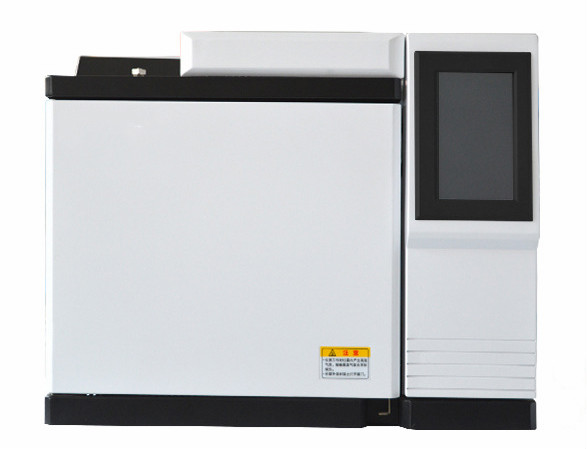

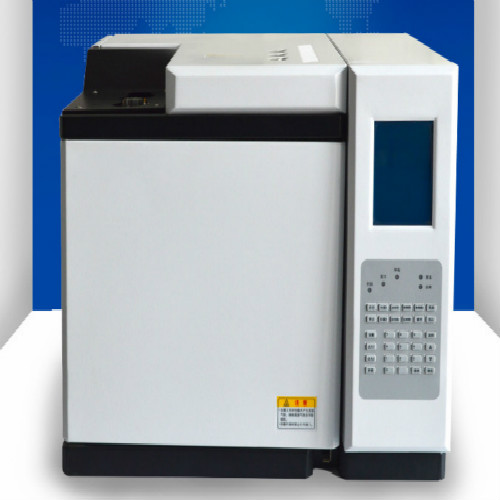

电力选用气相色谱仪 变压油色谱仪

<

•

>

产品报价： ￥36800元

留言咨询

产品热度：加载中

品　　牌：烜晟科仪

产品型号：GC-7890气相色谱仪

制造厂商：上海烜晟科学仪器有限公司

适用范围：高教 基教

所在地区：上海 嘉定区

　　电力选用气相色谱仪 变压油色谱仪

　　本仪器采用LCD中文大屏幕显示器，全微机控制系统的新型色谱仪器。该仪器具有掉电保护、超温保护、断气保护、开机自检故障诊断提示功能。

　　GC-7890SD电力系统专用气相色谱仪气路流程设计，符合GB/T17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》、GB/T7252-2001《变压器油中溶解气体分析和判断导则》、DL/T 722-2000《变压器油中溶解气体分析和判断导则》中的指标要求，同时具有更高灵敏度和精度。采用双柱并联，三检测器（FIDI、TCD、甲烷转化炉FIDII）流程，实现一次进样完成绝缘油中溶解气体组分(包括氢气、氧气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳)含量的全分析。广泛应用于供电局、发电厂冲油电器（包括变压器、电抗器、电流互感器、电压互感器、充电套管、气体继电器）等发、供电企业，判断运行中的充油电器是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段，

　　也是充油电器制造厂家对其设备进行出厂检验的必要手段。

　　电力选用气相色谱仪 变压油色谱仪主要技术指标：

　　●320×240图形大屏幕实现中、英文显示，参数设置简单直观；

　　●完善的自诊断功能，能使用户方便的检查故障部位和故障类型；

　　●可靠的抗干扰系统，出现电源波动或瞬间断电等情况都不会影响仪器正常工作；

　　●完善的温度过热保护及铂电阻开路、短路报警功能，保证温度不失控；

　　●载气压力监视系统，实现保护色谱柱、TCD、ECD的功能；

　　●采用先进的FLASH记忆系统，使得数据保护不再受困于电池的失效；

　　●高稳定、高灵敏的微电流放大技术使FID检测限显著提高；

　　●新型的热导检测器灵敏度更高；

　　●仪器可选配内置AD转换电路，直接数字输出色谱信号；

　　●仪器可选配XS-H2000工作站，实现在PC上完成控制与分析的全部工作；

　　●仪器气路系统可选配电子流量显示；

　　●新型的气路控制阀件，保证分析参数的重复性；

　　●毛细管系统具有分流和分流/不分流进样方式；

　　●后开门技术实现近室温工作，9阶程序升温；

　　●仪器可选配手动/自动FID,FPD点火装置

　　气相色谱仪主要技术指标：

　　1、 氢火焰离子化检测器(FID)：

　　圆筒型收集极结构设计，石英喷嘴，响应极高

　　检测限：≤8×10^-12g／s(正十六烷/异辛烷)

　　基线噪声：≤2×10^-13A

　　基线漂移：≤2×10^-12A/30min

　　线性：≥10⁶

　　自动点火

　　稳定时间：十分钟

　　2、热导检测器(TCD)：

　　采用半扩散式结构

　　电源采用恒流控制方式

　　灵敏度：≥4000mV·ml／mg(正十六烷/异辛烷)。

　　基线噪声：≤20μV。

　　基线漂移：≤100μV/30min。

　　线性：≧10⁴

　　3、大屏幕LCD液晶显示：

　　清晰显示各路温度的设定值，实测值和保护值

　　实时显示仪器状态

　　触摸式键盘，菜单式操作

　　可通过键盘点火并通桥流

　　4. 定量重复性:RSD≤3%

　　5. 定性重复性:RSD≤1%

　　6.

　　小检测浓度：

实验报告

　　进样时间：2016年09月23日，15时20分30秒，

　　打印时间：2015年09月23日，15时52分30秒

　　取样日期：

　　取样地点：

　　设备名称：

　　取样部位：

　　打开的谱图文件：C:\XS-H2000InsulationOil\program\018.hw

　　──────────────────────────────────────────

　　序号保留时间名称浓度校正因子峰面积峰高理论塔板数

　　──────────────────────────────────────────

　　1      0.119    氢1970.67    0.    60844       41149     152

　　2      0.614    一氧化碳541.97     0.       322755    108

　　3      3.853    二氧化碳1845.66    0.        132500    225

　　4      5.102    甲烷114.24     0.  453316      220942    144270

　　5      5.994    乙烯240.21     0.  717084      172962    48777

　　6      6.233    乙烷315.36     0.  761025      146221    33470

　　7      6.731    乙炔100.600.   383623      62007     27619

　　──────────────────────────────────────────

　　总烃浓度：770.41

　　三比值编码：110

　　故障类型判断：电弧放电

　　故障实例：线圈匝间、层间短路，相间闪络、分接头引线间油隙闪络、引线对箱壳放电、线圈熔断、分接开关飞弧、因环路电流引起电弧、引线对其他接地体放电等

　　仪器配置清单：

上海烜晟科学仪器有限公司

售后服务承诺书

　　在您的支持和信任之下，为保障您的利益，使您得到更好更优质的服务，我公司在此做出如下承诺：

　　1、安装调试：我公司负责免费安装调试、培训操作人员，并免费为用户提供技术支持，包括色谱仪硬件所需技能、软件升级、校验方法等，直到用户分析使用人员能独立操作为止。

　　2、产品保修：我公司出售的所有产品保修期为一年，保修期内免费上门维修，(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。保修期满后提供有偿服务(收取一定的成本费用)。

　　3、故障响应：我公司承诺，对客户的电话，我方2小时内做出反应，在接到报修通知后，两个工作日内赶到现场并解决问题。

　　4、售后技术服务：提供及时、完善的技术及商务咨询;提供完备的技术资料;提供终身免费的技术支持及使用指导服务;用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。售后服务电话:

　　5、在保修期内，以下情况将实行有偿维修服务：

　　(1)由于人为或不可抗拒的自然现象而发生的损坏;

　　(2)由于操作不当而造成的故障或损坏;

　　(3)由于对产品的改造、分解、组装而发生的故障或损坏。
