楼宇供配电系统实训装置

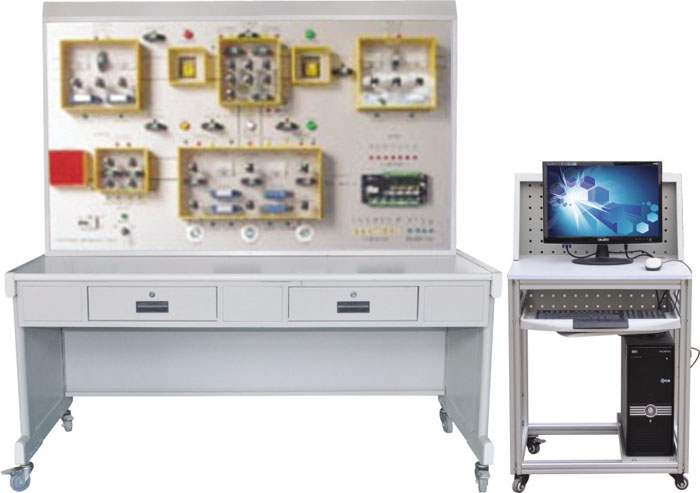

SB-L5型楼宇供配电系统实训装置

一、装置组成：
 本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。
 二、统实训功能：
 能进行各种供配电系统模拟操作演示， DDC控制器的操作与编程，双电源明备用监控系统、双电源暗备用监控系统、低压侧供配电监控系统、环网供电监控系统等实训，监测变压器超温报警、超温预报警，监测变压器的电压、设备启停状态，故障状态，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
三、实训项目

1、DDC现场控制器安装操作

2、DDC现场控制器设置操作

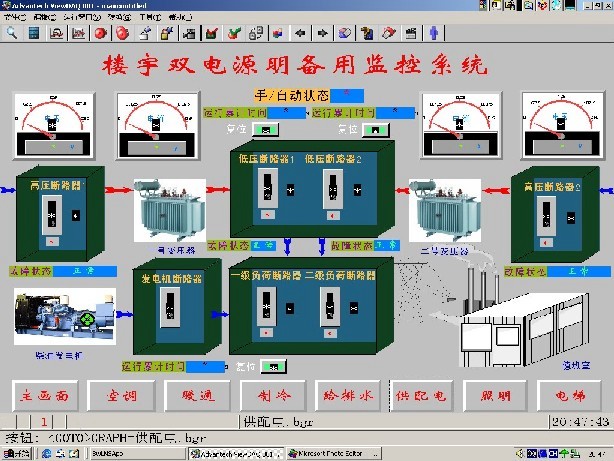

3、双电源明备用监控系统控制

4、双电源暗备用监控系统控制

5、低压侧供配电监控系统控制

6、环网供电监控系统控制

7、线路故障的判断与处理

8、设备故障的判断与处理

9、设计并安装一个简易应用系统

四、系统技术指标：

工作电压：单相三线220V±5% 50Hz

整机容量：＜300W

外型尺寸：150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统
