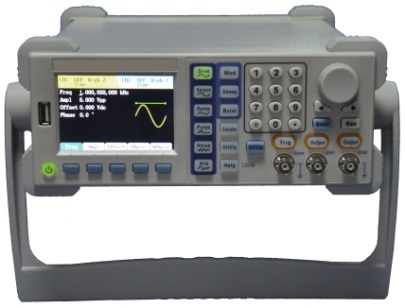

双通道函数/意波形发生器，函数发生器 型号：MHY-28951
频率特性 | ||||
| MHY-28951 | MHY-2140 | ||
波形种类 | 正弦波，方波，三角波，脉冲，噪声，意波（含DC） | |||
正弦波 | 1uHz ~ 25MHz | 1uHz ~ 40MHz | ||
方波 | 1uHz ~ 5MHz | 1uHz ~ 10MHz | ||
三角波 | 1uHz ~ 500kHz | 1uHz ~ 1MHz | ||
噪声（-3dB） | 7MHz带宽 | 7MHz带宽 | ||
脉冲 | 100uHz ~ 5MHz | 100uHz ~ 10MHz | ||
意波 | 1uHz ~ 5MHz | 1uHz ~ 10MHz | ||
频率分辨率 | 1uHz | |||
频率准确度 | ±10ppm | |||
正弦波特性 | ||||
谐波失真 ＞1Vpp | 0~1MHz: ＜-45dBc； 1MHz~5MHz: ＜-40dBc； 10MHz~20MHz: ＜-35dBc 20MHz~40MHz: ＜-30dBc | |||
总谐波失真 | ＜0.5% （10Hz-20kHz，1Vpp） | |||
方波信号特性 | ||||
上升/下降时间 | ＜25ns | |||
过冲 | ＜3% | |||
占空比 | 1%~99%≤100kHz；20%~80%≤5MHz；40%~60%≤10MHz（0.1%解析度） | |||
不对称性（50%占空比） | 1%的周期 + 5ns | |||
锯齿波特性 | ||||
线性度 | ≤峰值输出的0.5%（典型值，1kHz，1Vpp，对称性） | |||
对称性 | 0.0~100.0%（解析度0.1%） | |||
脉冲波特性 | ||||
脉冲宽度 | ≥20ns | |||
边沿跳变时间 | ≥20ns | |||
过冲 | ＜5% | |||
意波特性 | 通道CH1 | 通道CH2 | ||
采样速率 | 160MSa/S | 160MSa/S | ||
波形幅值分辨率 | 12bits | 10bits | ||
波形长度 | 16k | 4k | ||
上升/下降时间 | ＜25ns | ＜25ns | ||
存储数量 | 10个波形 | 10个波形 | ||
输出特性 | ||||
振幅（50Ω） | ||||
范围 | 1mVpp~10Vpp ≤20MHz 1mVpp~5Vpp ＞20MHz | 1mVpp~3Vpp ≤20MHz 1mVpp~1.5Vpp ＞20MHz | ||
准确度 | ±2%设置值±2mVpp（1kHz正弦波，0偏置，>10mVpp） | |||
分辨率 | 1mV或3位 | |||
平坦度 （相对于1k正弦波，1Vpp） | ±0.1dB，≤100kHz ±0.3dB，≤5MHz ±0.4dB，≤25MHz | |||
偏移（50Ω） | ||||
范围 | ±5Vpk , ac + dc | ±1.5Vpk , ac + dc | ||
准确度 | ±（2%设置值+5mV+0.5%振幅） | |||
输出阻抗 | 50Ω | |||
保护 | 短路保护，过载自动禁止波形输出 | |||
SYNC输出 | ||||
电平 | TTL兼容 | |||
阻抗 | 50Ω | |||
AM调制（CH1） | ||||
载波 | 正弦波、方波、锯齿波、脉冲波、意波（DC除外） | |||
源 | 内/外 | |||
调制波 | 正弦波、方波、三角波、斜波 | |||
调制频率 | 2mHz~20kHz | |||
调制深度 | 0%~120% | |||
FM调制（CH1） | ||||
载波 | 正弦波、方波、锯齿波、脉冲波、意波（DC除外） | |||
源 | 内/外 | |||
调制波 | 正弦波、方波、三角波、斜波 | |||
调制频率 | 2mHz~20kHz | |||
频偏 | 0~载波频率 | |||
FSK调制（CH1） | ||||
载波 | 正弦波、方波、锯齿波、脉冲波、意波（DC除外） | |||
源 | 内/外 | |||
调制波 | 50%占空比的方波 | |||
键控频率 | 2mHz~1MHz | |||
扫频（CH1） | ||||
载波 | 正弦波、方波、锯齿波、脉冲波、意波（DC除外） | |||
类型 | 线性/对数 | |||
起始/截止频率 | 1uHz~载波频率 | |||
扫频时间 | 1ms~500s | |||
存储数量 | 10个波形 | 10个波形 | ||
输出特性 | ||||
振幅（50Ω） | ||||
范围 | 1mVpp~10Vpp ≤20MHz 1mVpp~5Vpp ＞20MHz | 1mVpp~3Vpp ≤20MHz 1mVpp~1.5Vpp ＞20MHz | ||
准确度 | ±2%设置值±2mVpp（1kHz正弦波，0偏置，>10mVpp） | |||
分辨率 | 1mV或3位 | |||
平坦度 （相对于1k正弦波，1Vpp） | ±0.1dB，≤100kHz ±0.3dB，≤5MHz ±0.4dB，≤25MHz | |||
偏移（50Ω） | ||||
范围 | ±5Vpk , ac + dc | ±1.5Vpk , ac + dc | ||
准确度 | ±（2%设置值+5mV+0.5%振幅） | |||
输出阻抗 | 50Ω | |||
保护 | 短路保护，过载自动禁止波形输出 | |||
SYNC输出 | ||||
电平 | TTL兼容 | |||
阻抗 | 50Ω | |||
AM调制（CH1） | ||||
载波 | 正弦波、方波、锯齿波、脉冲波、意波（DC除外） | |||
源 | 内/外 | |||
调制波 | 正弦波、方波、三角波、斜波 | |||
调制频率 | 2mHz~20kHz | |||
调制深度 | 0%~120% | |||
FM调制（CH1） | ||||
载波 | 正弦波、方波、锯齿波、脉冲波、意波（DC除外） | |||
源 | 内/外 | |||
调制波 | 正弦波、方波、三角波、斜波 | |||
调制频率 | 2mHz~20kHz | |||
频偏 | 0~载波频率 | |||
FSK调制（CH1） | ||||
载波 | 正弦波、方波、锯齿波、脉冲波、意波（DC除外） | |||
源 | 内/外 | |||
调制波 | 50%占空比的方波 | |||
键控频率 | 2mHz~1MHz | |||
扫频（CH1） | ||||
载波 | 正弦波、方波、锯齿波、脉冲波、意波（DC除外） | |||
类型 | 线性/对数 | |||
起始/截止频率 | 1uHz~载波频率 | |||
扫频时间 | 1ms~500s | |||
般术规格
l 电源电压：100~240V，45~65Hz
l 耗：<40W
l 显示：3.5寸TFT液晶屏，分辨率480×320、色彩16M色
l 温度范围：操作状态10℃~+40℃、非操作状态-10℃~+60℃
l 湿度范围：0~40℃范围内，≤90％相对湿度
l 接口：RS232，USB Host，USB Device
