拓测仪器恒流恒压压力体积控制器TT-PVC1
  • 拓测仪器恒流恒压压力体积控制器TT-PVC1
  • 拓测仪器恒流恒压压力体积控制器TT-PVC1

    产品报价: 15000
    产品型号:TT-PVC1
    适用范围:高教 职教
    所在地区:
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

      恒流恒压压力体积控制器详细介绍

      一、概述

      恒流恒压压力体积控制器由减速步进电机、滚珠丝杠、活塞液压缸、压力传感器、控制电路、电容触摸屏等主要部件组成,以无气水为压力传递介质,系统通过闭环反馈控制,产生恒定压力或恒流流量。

      主要技术指标

      1、加压范围:0-2MPa;液压腔容量:200ml分辨率:0.1kPa;精度:精度+/-0.3% F.S;

      2、恒流范围:0.005ml/min-100ml/min; 分辨率:0.001ml;精度:≤20ml/min 时,精度≤0.1ml/min;

      3、USB通讯接口,通讯速度≥400Kbps;

      使用要求

      1、温度:0-70℃,无结冰;

      2、湿度:≤85%RH,无凝水;

      3、电压:AC220V±10%,50HZ;

      四、电容触摸屏操作说明

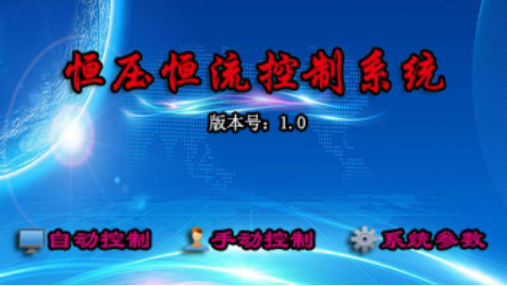

      一、开机主屏幕:

      1.1、“自动控制”命令

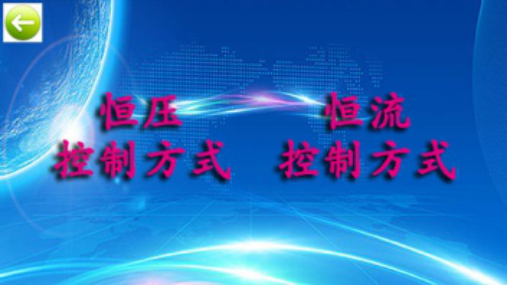

      执行此命令后弹出如下界面;

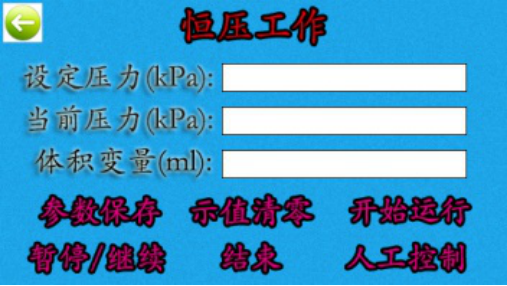

      1.1.1、“恒压控制方式”命令

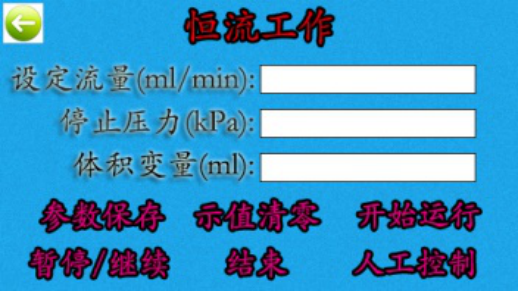

      1.1.2、“恒流控制方式”命令

      1.1.1.1、“设定压力”文本框

      用来设定恒压压力值,范围0-2 MPa;

      1.1.1.2、“当前压力”文本框

      用来显示系统当前读取的压力传感器的值;

      1.1.1.3、“体积变量”文本框

      用来显示保持恒压状态下,液压缸内的体积变化量;

      1.1.1.4、“参数保存”命令

      将修改的设定压力值,保存至系统内存中,若不执行此命令,修改“设定压力”文本框内的数值后,系统不起作用;

      1.1.1.5、“市值归零”命令

      将系统检测的压力值与体积变化量值进行归零处理;

      1.1.1.6、“试验开始”命令

      执行此命令后,系统根据设定压力值与当前压力值,自动进行加荷或卸荷操作;

      1.1.1.7、“暂停/继续”命令

      执行“试验开始”命令后,可通过执行此命令,暂停或继续系统自动控制过程,再执行其他命令后,此命令无效;

      1.1.1.8、“结束”命令

      执行此命令后,系统自动复位,直至限位开关起效后,自动停机;

      1.1.1.9“人工控制”命令

      执行此命令后,界面切换到手动控制界面;

      1.1.2.1、“设定流量”文本框

      此文本框用于设定恒流工作方式下,每分钟液压缸体积变化量;设定范围为:0.005-100ml/min;

      1.1.2.2、“停止压力”文本框

      在恒流工作方式下,当系统检测到液压缸内的压力值≥该停止压力时,系统暂停工作,直至压力低于该停止压力时,系统按恒流设定参数自动启动工作;

      注意:由于液体具有不可压缩性,当恒流流量设置比较大时,停止压力大值应小于其理论上限值2MPa,否则将损坏压力传感器并造成电机堵转;停止压力具体值还受到液压介质含气量及该装置后的受控设备影响,故强烈建议停止压力应尽量取小值;

      1.1.2.3、“体积变量”文本框

      用来显示保持恒流状态下,液压缸内的体积变化量;

      1.1.2.4、“参数保存”命令

      将修改的设定压力值,保存至系统内存中,若不执行此命令,修改“设定压力”文本框内的数值后,系统不起作用;

      1.1.2.5、“市值归零”命令

      将系统检测的压力值与体积变化量值进行归零处理;

      1.1.1.6、“试验开始”命令

      执行此命令后,系统根据设定恒流量,自动进行加荷操作;

      1.1.2.7、“暂停/继续”命令

      执行“试验开始”命令后,可通过执行此命令,暂停或继续系统自动控制过程,再执行其他命令后,此命令无效;

      1.1.2.8、“结束”命令

      执行此命令后,系统自动复位,直至限位开关起效后,自动停机;

      1.1.2.9“人工控制”命令

      执行此命令后,界面切换到手动控制界面;

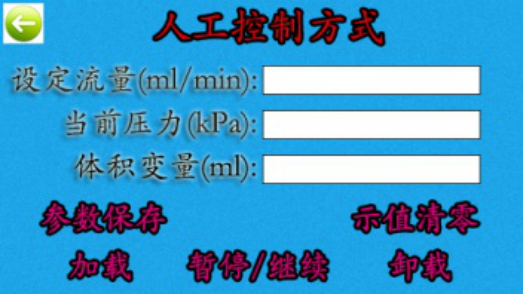

      1.2、“手动控制”命令

      1.2.1、“设定流量”文本框

      此文本框用于设定人工控制方式下,每分钟液压缸体积变化量;设定范围为:0.005-100ml/min;

      1.2.2、“当前压力”文本框

      用来显示系统当前读取的压力传感器的值;

      1.2.3、“体积变量”文本框

      用来显示保持设定流量状态下,液压缸内的体积变化量;

      1.1.2.4、“参数保存”命令

      将修改的设定压力值,保存至系统内存中,若不执行此命令,修改“设定压力”文本框内的数值后,系统不起作用;

      1.1.2.5、“市值归零”命令

      将系统检测的压力值与体积变化量值进行归零处理;

      1.1.1.6、“加载”命令

      执行此命令后,系统根据设定恒流量,自动进行加荷操作;

      1.1.2.7、“暂停/继续”命令

      执行“加载”或“卸载”命令后,可通过执行此命令,暂停或继续系统自动控制过程,再执行其他命令后,此命令无效;

      注意:此功能与恒流控制方式相似,不同之处在于该工作方式,工作时不考虑液压缸内压力值的变化,但作为使用者应考虑压力传感器的量程,避免损坏设备;

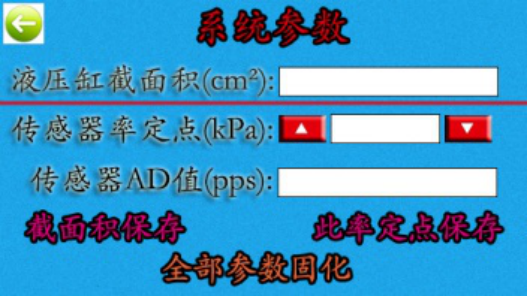

      1.3、“系统控制”命令

      1.3.1、“液压缸截面积” 文本框

      该参数用于设置液压缸的截面积,通过修改该参数可提高恒流工作方式和体积变化量的精度;设定范围:11.0000-12.0000;

      1.3.2、“传感器率定点”选择框

      该系统传感器共设置11个率定点,分别为:0、200、400、600、800、1000、1200、1400、1600、1800、2000kPa

      1.3.3、“传感器AD值”文本框

      显示传感器在当前受压状态下的脉冲数值;

      1.3.4、“截面积保存” 命令

      液压缸的截面积修改后,需执行此命令,才能使系统生效;

      1.3.5、“此率定点保存” 命令

      当传感器率定点改选并需要重新保存该点的传感器脉冲值时,需要执行此命令,当11个率定点,需要全部率定时,则需要执行11次此命令;

      1.3.6、“全部参数固化”命令

      当1.3.4和1.3.5项命令执行后,系统参数只是驻留在内存中,当系统断电后,将丢失,重新上电后,系统将恢复为默认参数状态;执行此命令后,内存中参数将覆盖默认参数,存储到非易失性存储器中,断电后不再丢失。
