T-BOX 生产下线检测解决方案

概述

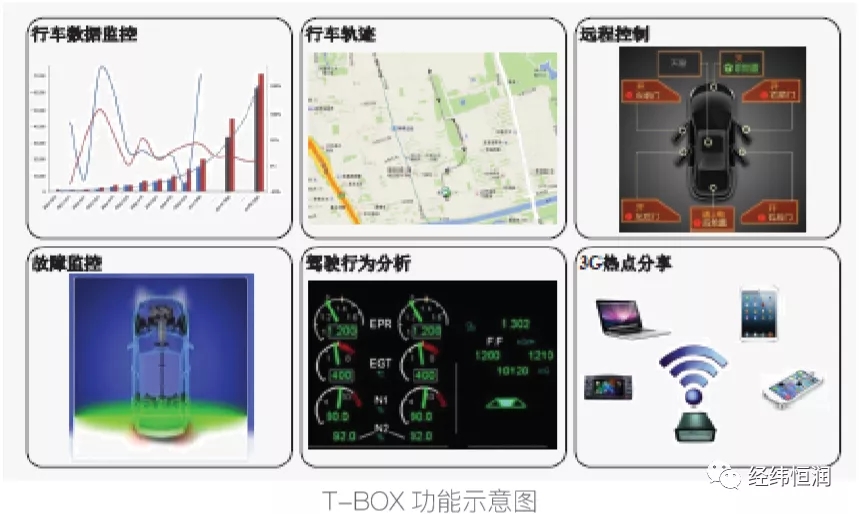

　　车载T-Box作为车联网系统的关键部件，实现对车辆的运行数据、位置数据进行管理及上传服务；此外，作为整车的远程通讯接口，还对车辆故障进行监控、远程控制车辆（开闭锁、空调控制、车窗控制、发送机扭矩限制、发动机启停）、 驾驶行为分析、4G无线热点分享等服务。

　　随着T-Box在车上的普及，相应的产线规模日益扩大，如何对下线的T-Box产品进行快速而有效的测试，是T-Box供应商迫切需要解决的问题。经纬恒润基于多年的产线测试经验，推出基于TESTBASE-PLTE硬件平台和INTEWORK-PLTA软件平台开发的T-Box产线测试系统。

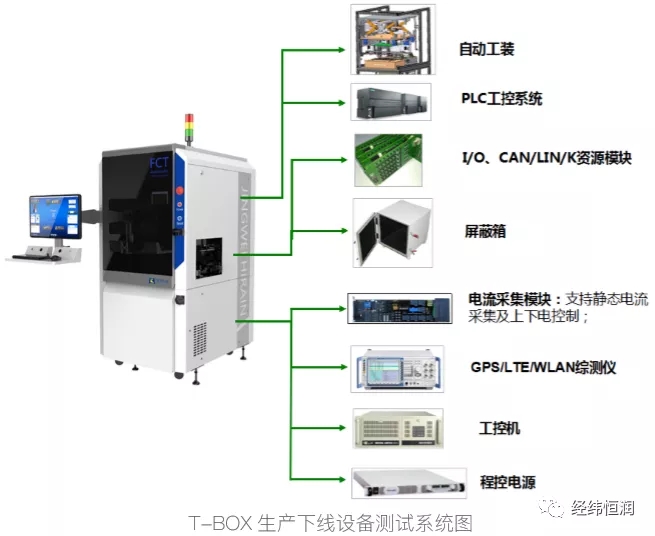

　　TBOX EOL测试系统架构

　　? 系统主要组成如下：

　　?  危险警报系统

　　?  自动化工装

　　?  电气IO模块：提供通用电气接口模拟及采集

　　?  工装及运动控制系统：包含用于运动控制的PLC系统、工装夹具等

　　?  GPS/LET/WLAN综合测试仪

　　?  工业计算机、UPS等

　　?  扫描枪：用于获取 TBOXVIN码信息

　　?  测试软件：实现测试流程、MES交互等

　　?  通讯模块TESTBASE-VCI: 用于与TBOX进行总线交互

　　设备功能特点

　　? 根据客户需求，可配置为手动或自动取放产品

　　? 可实现PCBA板级FCT功能测试，或总成状态下的EOL功能测试

　　? 使用射频综测仪配合屏蔽箱进行产品射频功能测试

　　? 数据可追溯，可将生产数据存入本地数据库或上传工厂MES系统

　　? 测试过程自动化程度高，产线人员经过简单培训即可使用该设备

　　? 汽车电子测试专用TESTBASE硬件测试板卡，设备搭建更高效，接线更简单快捷，系统更稳定

　　? 平台化产线测试软件，集成用户管理、设备管理、测试序列编辑、数据查询等功能，操作便捷，对设备维护人员技能要求低

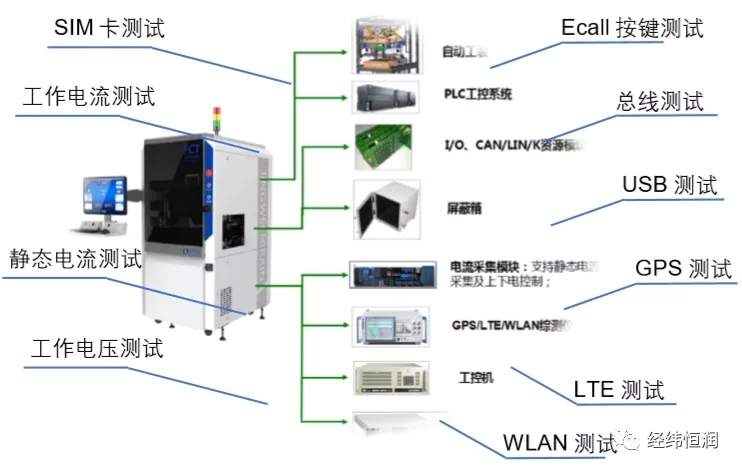

　　支持的测试项

　　? T-BOX 产线检测设备，支持的典型测试项如下：
