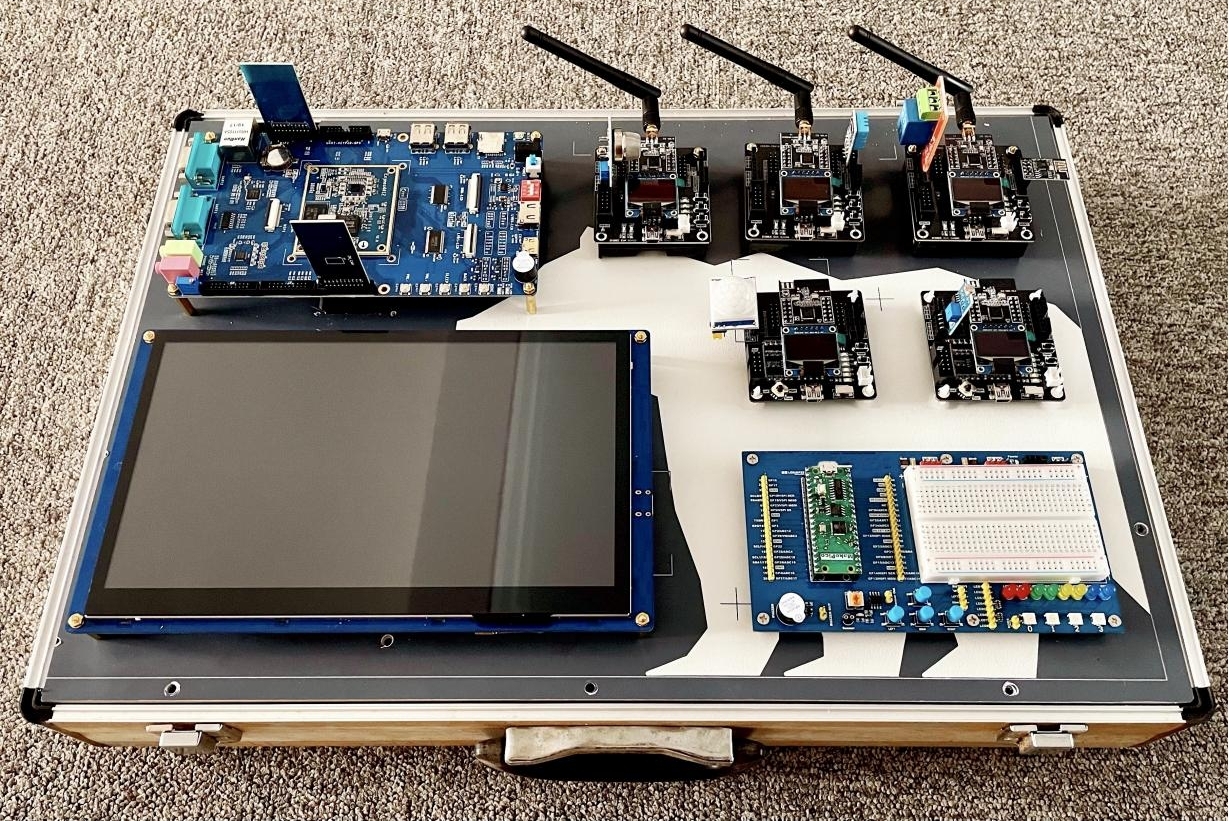

DICE-WCLD3000物联网技术综合实验系统

物联网技术综合实验系统

 一、设备简介:

  DICE-WCLD3000物联网技术综合实验系统一款面向于物联网、嵌入式、移动互联网等专业的通用型的实验平台,符合硬件、网络、平台、应用等智能产品框架。配置高性能的嵌入式ARM Cortex-A9四核CPU 网关及丰富的扩展应用接口。另外,平台配置了WiFi、蓝牙、RFID、ZIGBEE、LORA、摄像头等模块及10.1英寸高清电容式触摸液晶显示屏,支持Android 、Linux操作系统。

  同时系统配置了多种传感器模块和控制器模块可供选择,提供了多种无线组网模式,可实现多种物联网构架,面向各大高校及大专院校的专业教学及创新和竞赛,提供了众多实验例程,该产品可完成的课程:单片机、传感器、嵌入式、物联网识别、无线传感网(ZigBee、BLE、WiFi、LoRa、NB-IoT、LTE)、智能网关、Android应用、web技术等,能够开设10+实践课程和相关的课程设计

  二、硬件配置资源:

  1、ARM核心板参数

CPU

Exynos4412,四核Cortex-A9,主频为1.6GHz,运算能力16000DMIPS

内存

1GB 双通道

存储

8GB EMMC

LCD

配置 10.1 英寸 LVDS 电容触摸液晶显示屏,分辨率 1280*800

CAMERA接口

1个

摄像头

规格型号:OV5640,像素:500万

电源管理

低功耗动态三星S5M8767电源管理,架构!

工作电压

2.65V--5.5V (推荐4.0V)

系统支持

Linux-QT5.7/Android 4.0.3 /Android 4.4/Ubuntu12.04操作系统

USB HOST

板载USB3503,引出高性能HSIC,实现2路USB HOST输出

引角扩展

引出脚多达320个,满足用户各类扩展需求

运行温度

-25度至+80度区间,设备工作正常,运行良好!

SWITCH

电源接口

RESET

1个复位按键

POWER

电直流电源输入接口,5V/2A电源输入

TF Card

1个标准TF卡接口

USB Host

2路USB Host,支持USB2.0协议

USB OTG

1路USB OTG 2.0

以太网口

10M/100M自适应网口

PHONE

支持耳机输出

MIC

支持MIC输入

串口

2路串口

A/D

1路

User Key

5个功能按键

DIP SWITCH

1个

GPIO

20PIN(电源和地)

WIFI接口

1个

HDMI接口

标准HDMI v1.4,1080p高清分辨率输出

LCD接口

共3个,2个LVDS接口,1个RGB接口

电源开关

1个

MIPI接口

1个(可以用于扩展MIPI屏幕)

实时时钟

内部实时时钟,带有后备锂电池座,断电后系统时间不丢失

BUZZER

1个蜂鸣器

JTAG接口

1个

串口、矩阵键盘、GPS接口

1个

LED

2个

尺寸

110mm*190mm

  2、控制器节点及传感器参数

序号

模块名称

模块参数

1

CC2530 ZigBee无线通信模块

ZigBee节点可以做协调器,也可以做终端,也可以做路由器,只是他们内部的程序不一样而已,ZigBee节点之间组建局域网,通过WiFi 连接到路由器发送到云平台,随时随地手机电脑终端访问节点数据,ZigBee节点之间做传感器的采集和控制。

本主控模块采用的主芯片为 TI 公司的 ZigBee 第二代 SOC 高配芯片 CC2530。该模块是用于 2.4-GHz IEEE 802.15.4、 ZigBee 和 RF4CE 应用的一个真正的片上系统(SoC)解决   方案。具有如下特点:

(1) 模块结合了领先的 RF 收发器的优良性能,业界标准的增强型 8051 CPU、8KB RAM、256K 闪存

(2) 模块有不同的低功耗运行模式,使得它尤其适应超低功耗要求的系统,且模式切换时间极短

(3) 灵敏度高,发送距离远:该模块采用板载 PCB 天线,平均增益达到 3dB 以上,经户外实际 测试,开阔地通信距离可达 200-300m ,完全达到了外置天线的通信距离,效果良好

(4) 工作频段: 2.4GHz

(5) 工作电压: 2.0V-3.6V

(6) 工作温度: -40℃~85℃ (标称温度 20℃ )

(7) 储存温度: -40℃~125℃ (标称温度 20℃ )

(8) 相对湿度:小于 95%RH (标称湿度 65%RH )

(9) 模块引出CC2530 所有 IO 引脚,便于功能扩展

配置:1个网关,2个节点,都包含OLED显示屏。

2

CC2540 蓝牙通讯模块

(1) 增强型8051微控制器,256 KB内建快闪记忆体, 8KB SRAM。

(2) 完全整合的无线射频功能:低功率蓝牙 (1Mbps GFSK ) 。

(3) 兼容官方CC2540开发板,兼容新版1.4.0的协议栈,默认提供的协议栈是1.3.2。

(4) 采用分离式的设计,CC254x核心板可以方便的取下,所有 IO通过排针和排母的方式引出,传感器去可以直接插入排座上面,极大地方便开发时对管脚的使用.同时评估电流很方便(只要核心板取下测量就可以).)

(5) 板载3个用户LED,一个五向按键和一个普通按键.)

(6) 板载OLED接口显示,方便液晶显示板子状态信息和传感器数据.

(7) 板载一个AD接口,通过ADC读取电压,方便学习ADC和读取需要的传感器数据.

(8) 板载串口收发指示灯,可直观的观察串口有无数据传输,调试时很实用.板载USB转串口电路,使用MICRO_USB接口,远比MINIUSB接口经得起折腾,一根MICRO_USB数据线即可完成和计算机之间的通讯可以插入电脑进行串口调试.

(9) 开发板可通过 USB供电,另外板卡上还设计了电池供电,可通过开关切换通电进行户外调试.

(10) 板载 MPU6050陀螺仪、 MPU9250、加速度传感器接口,可根据自己的需求配置相应的加速度、陀螺仪传感器,穿戴式设备开发、四轴飞行!

(11) 板载DS18B20温度传感器、DHT11温湿度传感器接口,实现温度、温湿度检测)

(12) 板载继电器模块接口,可方便地实现继电器弱电控制强电.

(13) 板载气体传感器,光敏传感器,超声波传感器等接口,各种传感器数据发射到APP进行显示.

配置:2个节点模块,都包含OLED显示屏。

4

物联网开发系统

1、核心板:

(1) 双核32位微处理器,主频80MHZ -240MHZ可调节;

(2) FLASH:4MB,SRAM:520KB;

(3) 提供2.4GHz双模Wi-Fi和蓝牙芯片;

(4) 集成了功率放大器,滤波器、电源管理模块、天线,低噪声放大器;

(5) 支持:I2C、SPI、UART、CAN多种通信协议;

(6) 支持自动下载,无需手动切换下载和运行模式;

(7) 主板引出所有的 GPIO口,方面用户使用;

(8) 系统开发语言主要是MicroPython,对应高级玩家也可以使用C/C++,程序烧入方式 为目前较为流行的串口方式下载,开发环境目前主要为Thonny、MU或者Visual Studio code等。

2、扩展板:

(1) 主要的目的是为了扩展出核心主板上的所有接口;

(2) 板载常用的输入输出型模块及传感器电路及面包板,可以在该板上搭载各种传感器电路进行实验,板载模块主要包括有有源蜂鸣器模块、通用传感器模块电路、方向按键电路、8路LED流水灯实验模块、4路全彩RGB灯模块以及OLED显示屏接口,常用的电源电压输出接 口,如5V、3.3V等.

4

LoRa 无线通信模块

产品参数:

(1) LORA(远程)扩频技术;

(2) 抗干扰性(信道抑制比:56db);

(3) 高接收灵敏度-139dbm.(32M无源10ppm晶体);

(4) ISM多波段,不需要申请频率免费使用;

(5) 多频率可选,多种传输速率,可在FDMA及调频技术中应用;

(6) 智能复位,低电压监测,定时唤醒,低功耗模式,休眼模式;

(7) 低功耗接受电流:10-12mA;

(8) 256位FIFO TX/RX;

(9) RSSI信道侦测功能;

(10) 传输模式:FIFO/直接模式(推荐FIFO包模式);

(11) 配置:AFC/空中唤醒功能/低功耗/载波侦听/FEC纠错/AEC加密;

(12) 超远距离传输空旷可达5KM;

产品应用:

(1) 远程摇控和远程数据采集系统;

(2) 无线抄表(水表,电表,气表);

(3) 无线点菜机,油田,矿区,工地,工厂等原有485/232接口系统;

(4) 工业数据采集,传输,智能控制系统;

(5) 无线报警系统;

(6) 智能家居系统;

(7) 婴儿监控系统/医院寻呼系统;

(8) 无线小数据传输系统。

5

RFID无线通讯模块

电气参数简介:

(1) 工作电流:13—26mA/直流3.3V

(2) 空闲电流:10-13mA/直流3.3V

(3) 休眠电流:<80uA

(4) 峰值电流:<30mA

(5) 工作频率:13.56MHz

(6) 支持的卡类型:mifare1 S50、mifare1 S70、mifare UltraLight、mifare Pro、mifare Desfire

(7) 产品物理特性:尺寸:40mm×60mm

(8) 环境工作温度:摄氏-20—80度

(9) 环境储存温度:摄氏-40—85度

(10) 环境相对湿度:相对湿度5%—95%

6

NB-IoT模块

(1) 支持全球频段(B1/B2/B3/B4/B5/B8/B12/B13/B17 /B18/B19/B20/B25/B26/B28/B66),客户只需一颗模组,即可覆盖全球需求。

(2) 具有超小体积,尺寸仅为17.7x15.8x2.0mm,能较大限度地满足可穿戴设备、智能家居、安防、资产追踪、智能表计、便携式健康监控仪器等紧凑型终端设备的需求。

(3) 支持低供电电压范围(2.1V-3.63V),更适合NB-IoT技术的应用场景。

(4) 采用LCC封装,兼容移远通信GSM/GPRS系列的M26模组,方便现有的2G客户快速、灵活地切换至NB-IoT网络。

(5) 提供丰富的外部接口( UART, SPI, ADC 等)和网络协议栈(TCP/ CoAP/ MQTT等),支持OpenCPU功能,可以帮客户省去外部MCU。

(6) 产品支持中国移动OneNET云平台、中国电信 EasyIoT、华为 OceanConnect物联网云平台,为客户的应用提供了极大的便利。

7

LTE 4G通讯模块

(1) 模组支持4G Cat 1全网通,并兼容2G GSM通信制式。依托现有成熟、完善的4G网络,能够实现良好的 LTE Cat 1信号覆盖,有效规避2G、3G退网带来的风险。

(2) 模组支持下行速率10Mbps和上行速率5Mbps,且具备低时延、低功耗、良好的移动性和VoLTE语音通话功能,可以完美承接对数据传输速率、移动性、语音有需求的2G、3G物联网终端的全面升级。

(3) 采用超紧凑LCC封装设计,,充分满足尺寸敏感型设备的设计需求。该模组底部无信号焊盘,方便客户进行硬件设计、生产加工,提升开发效率。

(4) 支持移远增强型AT命令和QuecOpen开发,集成USB、I2C、LCD屏、摄像头、矩阵键盘等丰富接口。

(5) 受益于高集成度和丰富外设接口,可为各类行业客户开发提供便利,可有效缩短客户终端开发时间,加快产品上市。

(6) 采用低功耗设计,内置移远专业算法,专为共享单车、消费级IP 摄像头、车载金融等低功耗场景打造。

8

光照度传感器模块

(1) 灵敏度可调

(2) 工作电压: 3.3V-5V

(3) 输出形式: a 模拟量电压输出; b 数字开关量输出( 0 和 1 )

9

人体红外传感器模块

(1) 工作电压: DC3.3V

(2) 静态电流: <50uA

(3) 电平输出:高 3.3 V /低 0V

(4) 触发方式: L 不可重复触发/H 重复触发(默认重复触发)

(5) 延时时间: 0.5-200S(可调)可制作范围零点几秒-几十分钟

(6) 封锁时间: 2.5S(默认)可制作范围零点几秒-几十秒

(7) 感应角度: <100 度锥角

(8) 工作温度: -15~70℃

(9) 感应透镜尺寸:直径:23.2mm 菲涅尔透镜

10

气敏传感器模块

(1) 回路电压: ≤15V( AC or DC )

(2) 加热电压: 5±0.2V( AC or DC )

(3) 负载电阻:可调

(4) 加热电阻: 31Ω±3Ω

(5) 加热功耗: ≤900mW

(6) 检测浓度范围: 100ppm-10000ppm(LPG ,丁烷,丙烷, LNG)

(7) 工作温度: -10~50℃ (标称温度 20℃ )

(8) 储存温度: -20~70℃ (标称温度 20℃ )

(9) 相对湿度:小于 95%RH (标称湿度 65%RH )

(10) 氧气浓度: 21%(标准条件) (氧气浓度会影响灵敏度特性),小 值大于 2%

(11) 灵敏度: ≥3%

(12) 响应时间: ≤1S (预热 3-5 分钟)

(13) 回复时间: ≤30S

(14) 具有信号输出指示灯指示

(15) 双路信号输出;(模拟量输出及 TTL 电平输出)

(16) TTL 输出有效信号为低电平,可接直接接单片机 IO 口

(17) 模拟量输出0~2.5V 电压,浓度越高电压越高

(18) 对液化气、丁烷、丙烷有较高的灵敏度

11

温湿度传感器模块

(1) 数字温湿度传感器模块是一款已校准数字信号输出的温湿度复合传感器。传感器包括一个电阻式感湿元件和一个NTC 测温元件,并与一个高性能8位单片机相连接。

(2) 具有安装方便、精准测量,全量程标定,低成本、超快响应、抗干扰能力强、超长的信号传输距离、数字信号输出、互换性强。

(3) 温湿度传感器用于空气净化器、加湿机、除湿机、智能家居、物联网、仓库、医药、测试及检测设备、气象站、湿度调节器、烟草、自动化控制、暖通空调、等需进行湿度测量的产品及场所。

(4) 供电电压:DC 3.0V --5.5V(推荐5V)

(5) 测量精度:温度±1℃

(6) 湿度±3%(at 25℃ 60%RH)

(7) 信号输出:串行单总线输出(数字输出)

(8) 工作温度:0℃-50℃

(9) 测量范围:湿度20%--95%RH

(10) 温度 0℃-50℃

(11) 电源功耗:工作:<2.5mA 待机:<2uA(5V)

12

继电器控制模块

(1) 本模块符合国际安全标准,控制区域与负载区域有隔离槽

(2) 模块带光耦隔离,触发现可靠,更稳定

(3) 采用双面 FR-4 线路板设计,高端贴片工艺生产

(4) 采用正品继电器控制

(5) 具有电源和继电器动作指示,吸合亮,断开不亮

(6) 信号输入端有低电平信号时,公共端与常开端会导通

(7) 继电器可以直接控制各种设备和负载

(8) 有 1 个常开和 1 个常闭触点

(9) 蓝色 KF301 端子接控制线更方便

(10) 输入低电平有效

13

两块传感器扩展板

(1) 双色LED实验

(2) 轻触开关按键实验

(3) 继电器实验

(4) U型光电传感器实验

(5) PS2操作杆实验

(6) 霍尔传感器实验

(7) 光敏传感器实验

(8) 火焰报警实验

(9) 气体传感器检测

(10) 触摸开关传感器实验

(11) 超声波传感器距离检测

(12) 旋转编码器实验

(13) 红外避障传感器实验

(14) BMP180气压传感器实验

(15) 直流电机模块实验

(16) 步进电机驱动模块实验

(17) 循迹传感器实验

(18) MPU6050陀螺仪加速度传感器

  三、软件配置资源:

  (1)Android 4.0.3 /Android 4.4系统   Linux-QT5.7系统   Ubuntu12.04系统

  Bootloader

u-boot.bin

版本:u-boot-1.3.4

支持Nand Flash擦除、读、写

支持bootmbootargs设置

支持打印、设置、保存环境变量

支持内存内容显示、对比、修改

支持USB 下载镜像等功能(提供源码)

  (2)内核及设备驱动程序

内核:内核版本

linux3.0.15

Linux-4.14.2(支持linux系统)


系统时钟

系统主频:1.4GHz


内存

1GB  或 2GB


显示驱动

支持4.3寸、5寸、7寸、9.7寸、10.1寸屏

提供源码

TOUCH

触摸屏驱动

提供源码

HDMI

HDMI v1.4

提供源码

MFC

多媒体硬件编解码驱动

提供源码

ROTATOR

屏幕旋转驱动

提供源码

TF卡接口

1个TF卡接口

提供源码

HSMMC

SD/MMC/SDIO驱动

提供源码

SPI

SPI驱动

提供源码

KEYBD

按键驱动程序

提供源码

AUDIO

音频驱动

提供源码

DMA

DMA驱动

提供源码

RTC

实时时钟驱动

提供源码

JPEG

JPEG硬件编解码驱动

提供源码

2D

2D硬件加速驱动

提供源码

3D

3D硬件加速驱动

提供源码

I2C TP驱动

I2C 电容屏触摸驱动

提供源码

PWM背光驱动

PWM背光驱动

提供源码

USB驱动

USB驱动

提供源码

串口驱动

串口驱动

提供源码

网口驱动

网卡驱动

提供源码

WIFI驱动

WIFI驱动

提供源码

Camera驱动

500万像素摄像头驱动

提供源码

蓝牙驱动

蓝牙模块驱动

提供源码

GPS模块

支持 UBLOX 7020 全球定位

提供源码

  (3)交叉编译器

arm-2009q3.tar.bz2

交叉工具链

  (4)PC端烧写工具

DNW V0.60C

串口调试终端、USB下载镜像工具

  (5) buntu12.04

Ubuntu12.04

开发环境

  四、可完成实验项目:

嵌入式系统实验

1. 嵌入式系统使用前必读

2. 嵌入式系统初体验

3. Ubuntu 开发环境搭建

4. Windows 常用软件安装和使用

5. Linux 常用命令

6. 系统固件的烧写

7. Android 4.0/Linux 源码编译

8. Android 4.4 系统编译

9. QtE4.7 系统编译

10. QtE5.7 系统编译

11. 设备树 Linux 系统编译

12. Linux 系统编程简介

13. 制作 linux 文件系统

14.、 Linux 系统运行应用程序

15. Linux 用户_用户组_权限

16. Linux 文件 IO 编程

17. Linux 字符设备控制

18. Linux 串口编程

19. 搭建和测试 TFTP 服务器

20. 搭建和测试 NFS 服务器

21. 延时函数专题

22. 时间函数专题

23. 管理文件和目录

24. 进程创建与回收

25. 进程间通信简介

26. 进程间通信-无名管道

27. 进程间通信-有名管道

28. 进程间通信-消息队列

29. 进程间通信-信号

30. 进程间通信-信号量

31. 进程间通信-共享内存

32. 网络通信-TCP 套字节

33. 网络通信-UDP 套接字

34. 搭建 WEB 服务器

35. WEB 控制 LED

36. Linux 内核开发基础

37. Hello_Driver_Module

38. Menuconfig_Kconfig

39. Makefile 编译

40. 总线_设备_驱动注册流程详解

41. 设备注册

42. 驱动注册

43. 生成设备节点

44. 编写简单应用调用驱动

45. 原理图的使用

46. 物理地址虚拟地址以及 GPIO 初始化

47. LEDS 驱动一

48. LEDS 驱动二

49. 驱动模块传参数

50. 静态申请字符类设备号

51. 动态申请字符类设备号

52. 注册字符类设备

53. 生成字符类设备节点

54. 字符驱动

55. 字符类 GPIOS

56. proc 文件系统

57. 中断的基础知识

58. 中断之独立按键

59. 并发的控制

60. RS485 硬件原理

61. PWM 操作

62. 查询的方式获取按键值

63. Linux-I2C 驱动实验

64. Linux-SPI 驱动实验

65. Linux-定时器

66. USB 驱动专题

67. USB 鼠标驱动详解

68. U-boot 基础知识

69. Linux 内核裁剪与定制

70. Linux 内核移植

71. Qt 入门教程

72. C++入门

73. QtCreator 的安装和使用

74. Qt 信号和槽

75. Qt 界面添加图片

76. Qt 界面布局

77. Qt 界面切换

78. Qt 串口编程

79. Qt 程序打包和部署

80. Qt 网络编程

81. Qt 定时器

82. QtE5.7 系统移植

83. 交叉编译 Qt 应用程序代码

84. Qt 下控制硬件

85. Qt for Android

86. 一键烧写 QT 程序到开发板

87. Android 入门教程

88. Android 系统架构及剖析

89. 安装 Android Studio

90. 安卓 JNI 开发指南

91. Android 5.1.1 移植教程

92. Android 系统开发教程

93. Linux 系统编译

94. Linux 系统应用开发

95. 使用 Buildroot 构建 linux-Opencv 开发环境

96. 嵌入式 Ubuntu 系统的编译烧写

97. 嵌入式 Ubuntu 系统开发

98. 嵌入式 Linux 驱动开发进阶

99. QtE4.7 应用开发

100. Qt5.7 应用开发

101. Qt 系统扩展文档

102. Android 应用开发环境搭建

103. Android 测试例程

104. Android 4.0 典型功能相关源码修改及定制

105. Android 4.4 典型功能相关源码修改及定制

106. 扩展文档

107. 串口基础知识和测试方法

108. 源码的开发版本下载和使用

109. 使用 github 获取开发源码

110. 安卓-Linux-C 测试例程

111. Linux 内核配置详细说明

112. Linux 下多核处理器相关知识

113. 开发板扩展口的原理图和 PCB 管脚对应方式

114. 如何查看内存和 eMMC 大小

115. 低功耗设计说明

116. 基于Android4.0-RFID模块测试实验

117. 基于Android4.0-LORA模块测试实验

CC2530ZigBee

部分实验

118. CC2530 流水灯实验

119. CC2530 按键控制流水灯

120. CC2530 外部中断控制流水灯

121. CC2530 按键控制LED开关

122. CC2530 外部中断控制LED开关

123. CC2530 查询方式使用定时器

124. CC2530 定时器T1的使用

125. CC2530 定时器T3的使用

126. CC2530 串口UART0发送字符串

127. CC2530 串口UARTO收发字符串

128. CC2530 串口发送指令控制LED

129. CC2530 AD采集内部温度串口显示

130. CC2530 睡眠定时器唤醒系统

131. CC2530 中断唤醒系统

132. CC2530 液晶LCD显示

133. CC2530 看门口狗Watch Dog使用

134. 温度传感器DS18B20

135. 温湿度传感器DHT11

136. MQ-2气体传感器

137. 人体红外传感器

138. 继电器模块

139. 光敏和热敏传感器

140. CC2530 PWM调光

141. CC2530 按键控制灯光强度

142. CC2530 BasicRF(无线点灯)

143. 无线传输质量检测

144. WiFi模块ESP8266进行网络数据传输

145. 协议栈工作流程和无线收发控制LED

146. 协议栈中串口基础实验

147. 广播组网-无线数据传输

148. 组播组网-多终端控制协调器LED

149. 点播通讯-无线通讯

150. 温度传感器DS18B20

151. 温湿度传感器DHT11

152. 气体传感器

153. 光敏传感器

154. 人体红外热释电传感器

155. 按键无线控制台灯和LED灯继电器

156. 串口透传之节点相互收发信息

157. 基于GenericApp无线收发实验

158. 新建自己的Zstack工程

159. 基于GenericApp串口无线控制LED

160. TI Sensor实验和Monitor使用

161. 协议捕捉与分析

162. RemoTI实验

163. 带路由器多终端点播通信

164. 协议栈ADC采集烟雾光照等浓度采集温度和开关量

165. 组播组网-多终端控制协调器两个组播

166. 组网发送温湿度显示温湿度到液晶屏

167. ONENET云端APP

168. 多传感器采集通过WIFI发送到ONENET

169. 多个终端采集多路数据通过WIFI发送到ONENE

170. ZIGBEE NBIOT网关NB网络和阿里云物联网平台的搭建

171. ZIGBEE NBIOT网关终端采集温湿度通过NB网络发送到阿里云物联网平台

172. ZIGBEE NBIOT网关多终端温湿度采集通过NB网络发送到阿里云物联网web展示

173. ZIGBEE NBIOT网关终端湿度采集启动继电器风扇

174. ZIGBEE NBIOT网关采集温湿度土壤气体发送到云平台和手机微信扫描二维码下发控制

175. ZIGBEE 4G网关和阿里云物联网平台搭建

176. ZIGBEE 4G网关终端采集温湿度发送到阿里云物联网平台

177. ZIGBEE 4G网关终端温湿度发送到阿里云物联网平台web展示

178. ZIGBEE 4G网关采集温湿度进行报警发送到云平台web网页

CC2540蓝牙

部分实验

179. Led闪烁 流水k

180. 按键控制LED跑马灯

181. 外部中断-按键检测

182. 定时器T1-查询方式

183. 定时器T3-中断方式

184. 串口通讯-收发字符串

185. AD采集c254x温度串口显示

186. 系统睡眠唤醒--中断唤醒

187. 系统睡眠唤醒--定时器唤醒

188. 看门狗

189. OLED显示屏

190. 温度传感器DS18B20

191. 温湿度传感器DHT11

192. MQ-2气体传感器

193. PIR人体红外传感器

194. 继电器模块

195. 光敏传感器

196. OSAL操作系统初探

197. 基于OSAL的系统定时器

198. 基于OSALLED点灯

199. 基于OSALLED跑马灯

200. 基于OSALLED闪烁

201. 基于OSAL的串口输出

202. 基于OSAL的串口双工收发

203. 基于OSALOLED显示

204. 基于OSALOLED显示用串口输出

205. 基于OSAL的普通按键

206. 基于OSAL的普通ADC采样(光敏)

207. 基于OSAL的串口波特率扩展

208. 基于OSALAT命令初步【多调试】

209. 基于OSAL的看门狗WachDog

210. 基于OSALSNV内部Flash数据读写

211. 基于OSAL的多任务处理

212. 基于OSAL的数据加密

213. 基于OSAL的系统睡眠等级研究

214. 基于OSAL的从机广播功率修改

215. 基于OSAL的从机广播数据动态修改

216. BLE添加串口打印

217. iBeacon基站locate ibeacons

218. 用电脑串口AT命令控制蓝牙BLE主机

219. BLE温度计Ds18b20(含有主机工程与从机工程)

220. 蓝牙4.0连接之配对与绑定

221. 主从一体串口透传

222. USB双向透传-基于AT命令控制

物联网开发系统

实验

223. 双色LED实验

224. 轻触开关按键实验

225. 继电器实验

226. U型光电传感器实验

227. PS2操作杆实验

228. 霍尔传感器实验

229. 光敏传感器实验

230. 火焰报警实验

231. 气体传感器检测

232. 触摸开关传感器实验

233. 超声波传感器距离检测

234. 旋转编码器实验

235. 红外避障传感器实验

236. BMP180气压传感器实验

237. 直流电机模块实验

238. 步进电机驱动模块实验

239. 循迹传感器实验

240. MPU6050陀螺仪加速度传感器

241. WIFI 板载LED控制WEB显示

242. 2.WIFI 继电器控制WEB显示

243. 3.WIFI DHT11温湿度采集WEB显示

244. 4.WIFI BMP280 气压传感器采集WEB显示

245. 5.WIFI DS18B20 温度采集WEB显示

留言咨询
姓名
电话
单位
信箱
留言内容
提交留言
联系我时,请说明是在教育装备采购网上看到的,谢谢!
同类产品推荐
