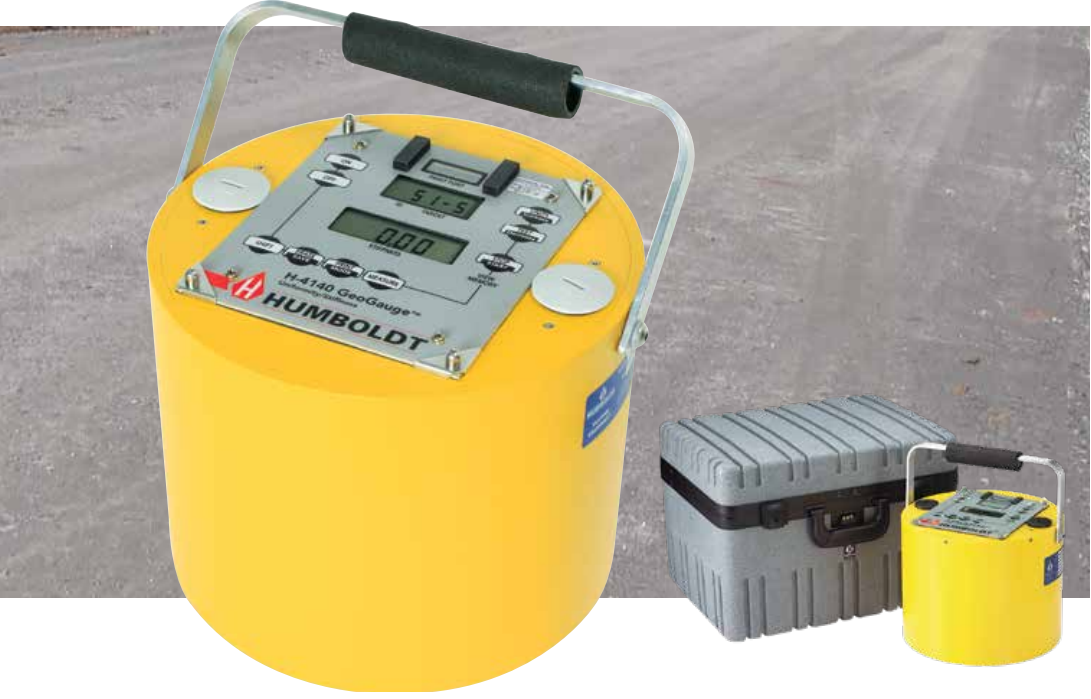

美国HUMBOLD TH-4140土壤刚度模量仪
美国HUMBOLD TH-4140土壤刚度模量仪
仪器名称：土壤刚度模量仪
仪器型号：H-4140
生产厂家：美国HUMBOLDT
技术规范：ASTM D6758
适用范围：通过现场快速测试刚度和杨氏模量
仪器概述：
土壤刚度模量仪是一款通过检测现场路基路面或其他岩体填充压实后的刚度变化值均匀性，从而实现对整体质量控制和质量保证的独特设备。它能够很好的识别出密度检测或者压实百分比不能检测确定的施工异常区域。通过检测刚度，可以揭示并且有助于减少密度测量可能遗漏的层特性的变化，从而允许在施工期间采取纠正措施，以确保在所用材料发生变化的情况下实现高质量的回填压实。
土壤刚度模量仪是核子密度仪或者无核仪等密度检测类设备的配套设备，密度检测类的设备可以确保现场材料是否达到合适的压实度，而土壤刚度仪则可以验证刚度值/模量值是否满足新的或修复的路面结构设计规范要求。在施工过程中，除了压实度百分比外，建立直接监测压实和监控路面层刚度或者材料回弹模量是否达到设计要求的手段可以对结构均匀性、强度和弯沉进行有效的控制，并实现了对施工的监测和各种材料的质量控制，进而实现以更佳优化施工成本获得更佳的平整度和更持久的路面。
土壤刚度模量仪原理；在25个特定频率下施加振动力，从而对被测材料产生很小的弯沉，产生的弯沉位移值被设备测量后，通过力和位移值之比计算刚度值，土壤刚度仪可以测定常见路面，路基，地基等的应力应变值。此外，在得知泊松比的情况下，设备可以测量杨氏模量和剪切模量。
设备采用动态技术模拟了真实现场条件，使得设备可以在施工过程中直接测量现场工程特性，支持直接将压实材料的现场工程特性与有效质量控制和质量保证的机械经验设计联系，成功的压实测量和控制可以创造具有预期应用和寿命所需的高质量功能结构。
应用范围：
路基、底基层、基层等，检测石灰、水泥、粉煤灰等水稳材料的强度增加；监测地下公用设施回填的再压实，使得回填达到与周围未扰动同等的围岩特性；检测现场沥青压实度，避免过度或者欠压实从而使得现场得到有效的质量控制。
产品优势：
●使用结构层刚度（MN/m）和材料的杨氏模量（Mpa）动态测量现场材料的工程特性；
●在机械经验设计中，可使压实和材料特性达到设计要求从而进行现场质量控制保证；
●优化压实工作量确保大限度的刚度增量；
●通过对路基路面应力均匀分布测量，可以促进路基更长的使用寿命，从而更长时间保持路面平整，降低了维护费用；
●减少了施工质量的不一致性；
●获取稳定材料现场强度增益；
●支持性能规格和机械化设计的数据库开发；
●便携、快速、可靠，且无核子辐射；
●其它应用，石灰，水泥，粉煤灰及其它结合稳定材料， 经水泥处理、加固的地基，大颗粒集料地基，地下市政管线的回填土，沥青等检测；
●友好易用的软件，可以提供测试数据的下载和存储，可以用于打印数据报告。
技术参数：
刚度：17～400klbf/in（3～70MN/m）；
杨氏模量：4～90kpsi（26～610Mpa）；
测量深度：从表面计9～12 inch（230～310mm）；
测量时间：小于75秒;
泊松比设定范围：0.20-0.70
设备自检；是
电源：6节1号电池（可以做1000~1500组测量）
设备尺寸：直径280mm×高度270mm
运输箱：470×420×330mm
设备重量：10kg 含运输箱：15.5kg
