多功能路面材料试验系统（UTM）
多功能路面材料试验系统（UTM）
一、概述
多功能材料试验系统NL-UTM可根据客户不同要求实现定制。至今为止，由于道路交通在频率，重量和加载时间方面连续不断增长，用于沥青混合料的基本试验已不足以支持路面材料的检查快速提升，基于沥青路面性能测试技术的开始于1987 年美国的战略高速公路计划（SHRP），我们针对美国SHRP，中国沥青及沥青混合料规范，专门研发沥青混合料多功能材料试验系统，NL-UTM提供50kN/150kN/300kN/1000kN（NL-UTM50/NL-UTM150/NL -LUTM300/N-LUTM1000（多功能材料试验系统）制造精良，足以完成科研挑战。NL-UTM系统是专门针对士木工程实验室/道路工程实验室/桥梁工程实验室等，以的标准进行专门设计和制作。具备出众的稳定性和精确性，非常适合对沥青混合料、无结合料（粒料）和其他铺装材料进行拉伸、压缩和动态的加载测试和分析。 我们研发生产的NL-UTM均使用标准液压上下横梁加载和作动器上置方式（可通过按软件和按钮合并操作）。NL-UTM150沥青混合料多功能材料试验系统可满足大多数用户。满足路面材料动态实验规范（EN.ASTM.AASHTO. Superpave .NCHRP.变形、间接拉伸模量、间接拉伸疲劳、单轴/三轴蠕变实验、动态模量、回弹模量、两点/三点/四点小梁疲劳试验、抗冲刷试验等试验夹具）。
这套系统可以荷载和位移控制，可实现正弦波，方波，三角波，梯形波，用户自定义波。模拟道路真实荷载。
拓测仪器提供的所有试验附件，可以对用户的试验系统的功能进行扩展，这些附件符合当地或国际试验规范的工装，我们为了保证附件的结实耐用性，均用不锈钢材料或铝合金材料来延长夹具使用寿命。
二、环境箱NL-TEM-50
技术参数
l 闭环PID温度控制器;
l 两个过线孔;
l 采用AISI304，18/10不锈钢重载结构设计;
l 三层充氩防辐射玻璃;-内置除霜和照明系统;
l 风扇强制内部空气循环;-采用人体工程学设计，方便操作;
l 采用触摸屏显示可扩展型号和添加附加功能;
l 可编程控制器能够进行PID调节，并能实现恒温控制，也可实现匀速调温，或进行编程温度梯度控制，同时可以调整温度采样间隔;
l 降温可达>-60°C，温度可达<150°C（无需液氮，也可根据客户在此范围内定做）;
l 使用梯度控制情况下，降温速率可达-20℃/小时;
l 自由位置调节温度探针，使试件周围控温尽量接近目标值;
l 可通过软件进行设置控制
产品特点
我们在动态测试领域中经过科技创新，成功研发出以下沥青混合料多功能材料试验系统。加载方式采用顶部加载和底部加载两种方式。主轴LVDT采用美国AMETECK.力传感器采用美国INTERFACE;采集LVDT采用美国AMETECK传感器;油泵控制器采用德国西门子;主轴作动器采用MOGO伺服阀;控制器采用自主开发DCB780; DYNAMICTEST软件由拓测仪器自主设计研发，软件提供中英文等多种语言;控制8轴通道，采集24 路通道。
加工工艺
油泵箱体采用隔噪音处理，电机采用变频电机，分冷循环制冷系统。进口伺服阀块，内嵌电磁阀，阀块与油泵主机一体设计，内装储能器。加载架立柱采用镀铬轴承钢，加工件采用涂层防锈处理，横梁与底座采用CNC整体加工等。
产品型号
l 液压伺服NL-UTM50
l 液压伺服NL-UTM150
l 液压伺服NL-UTM300
l 液压伺服NL-UTM1000
l 液压伺服NL-UTM50性价比高，伺服作动器可满足静态加载50 kN.动态加载4OkN。动态加载0.001H忆-50Hz，可提供两种加载系统。
l 液压伺服NL-UTM150国内大多用户的选择，可满足沥青混合料任何一种科研试验，动态加载100kN，静态加载150kN，动态加载0.001Hz-70Hz。
l 液压伺服NL-UTM300主要用于高剪切模量的样品提供动态加载和静态加载，动态加载250KN，静态加载300KN，由于设计精度高材料硬度高无变形，采用两立柱支撑。动态加载0.001Hz-70Hz。
l 液压伺服NL-UTM100主要用于高剪切模量的样品（岩石）提供动态加载和静态加载，采用4立柱支持，动态加载800kN，静态加载1000kN，动态加载0.001Hz-70Hz。
描述
该环境箱可适用NL-UTM沥青混合料多功能材料试验系统任何一台，主要提供试样在不同温度下的环境温度。
试验测试模块
l 沥青混合料劈裂试验
l 沥青混合料间接拉伸试验
l 沥青混合料间接拉伸疲劳
l 沥青混合料单轴压缩试验
l 沥青混合料三轴压缩试验
l 沥青混合料半圆开裂试验
l 沥青混合料直接拉伸试验沥青混合料动态模量试验沥青混合料回弹模量试验
l 沥青混合料压痕试验
l 沥青混合料变形
l 沥青混合料单轴贯入试验
l 沥青混合料动态灌入试验
l 沥青混合料三点梁弯曲试验
l 沥青混合料四点梁疲劳试验
l 沥青混合料TSRSTS冻断试验
l 沥青混合料单轴温度应力应变试验夹具
l 沥青混合料OVERLAY疲劳裂缝试验沥青混合料圆盘形式拉伸试验
l 土集料回弹模量试验
l 路面基层抗冲刷性能试验夹具
l 沥青粘结拉扯试验夹具
l 沥青混合料抗剪切试验
三、控制器DYNAMICCONTROLBOX780
技术参数
l 通讯方式∶可以通过IP.USB多种通讯方式;
l 控制单元∶可实现闭环控制功能，可在任意采集信号进行全数字PID控制;-闭环控制频率∶5kHz;
l 伺服阀驱动单元∶二级伺服阀驱动控制;
l 频率范围∶0.001-1000Hz;
l 频率分辨率∶0.001Hz;
l 控制波形∶正弦波、三角波、方波、斜波，用户自定义等;
l 控制方式∶力、位移、变形PID闭环控制，可实现任意控制模式的平滑无扰切换;
l 电拉机器∶+-180，000码载荷通道，位移通道，+-10V控制通道;
l 液压机器∶+-180，000码载荷通道，位移通道，十-10V的阀驱动;
l 更多的载荷传感器，LVDT，负荷传感器，应变引伸
l 计.大量程双路光电引伸计，串口引伸计，安全屏，
l 的高频动态试验应用。DYNAMICCONTROLBOX780主要是作为桌面式独立系统来使用。在采用安装附件后，也可以将它们安置更多的IO口。几台EDC在多通道控制中的应用;
l 以上的应用需要选购扩展附件。
描述
全数字控制系统DYNAMICCONTROLBOX 780是功能性价比超群的新一代产品;它是材料及结构试验机的全闭环控制和数据采集的专用电子系统。新的控制系统取代原有的控制系统，在硬件和系统软件方面有的加强，但同时又保持和先期产品的兼容性。DYNAMICC ONTROLBOX780则偏重于从复杂的静态试验到常规的一二十赫兹的动态试验直至70赫兹的高频动态试验应用。DYNAMICCONTROLBOX780主要是作为桌面式独立系统来使用。在采用安装附件后，也可以将它们安置在多系统立式控制柜内或者直接安装在试验机上。
四、软件DYNAMICTEST动态试验软件

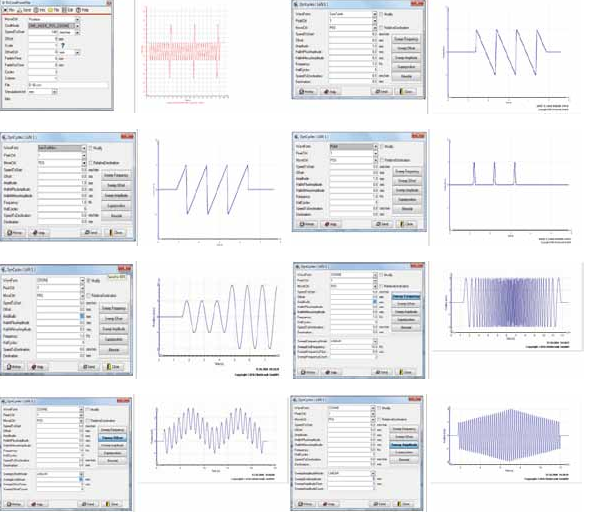

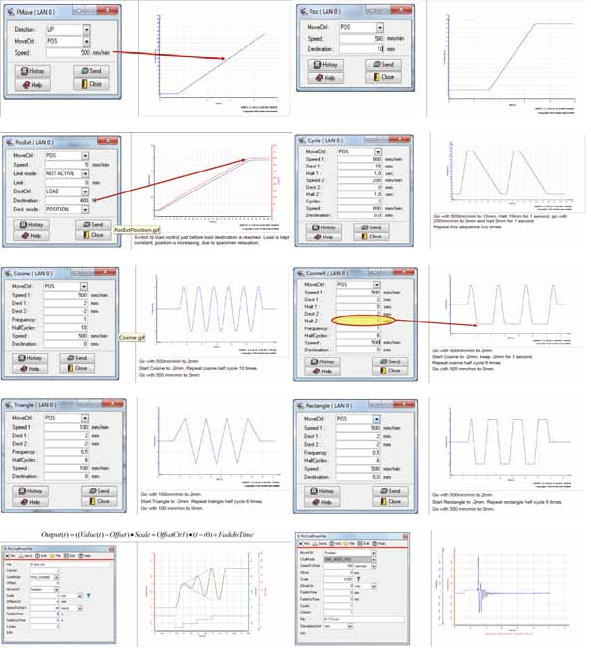

描述DYNAMICTEST可满足动态加载方式，多种加载图形
五、相关夹具
沥青混合料变形夹具
沥青混合料间接拉伸试验夹具
沥青混合料单轴压缩试验夹具
沥青混合料三轴试验夹具
沥青混合料劈裂试验夹具
沥青混合料半圆开裂试验夹具
沥青混合料直接拉伸试验夹具(S-VEDC)
沥青混合料动态模量试验夹具
沥青混合料回弹模量试验夹具
沥青混合料压痕试验夹具
沥青混合料单轴贯入试验夹具
沥青混合料三点梁弯曲试验夹具
沥青混合料四点梁疲劳试验夹具
沥青混合料TSRST冻断试验夹具(约束应力试验)
沥青混合料单轴温度应力应变试验夹具(UTSST)
沥青混合料OVERLAY疲劳裂缝试验夹具
沥青混合料圆盘形式拉伸试验
土集料回弹模量试验夹具
路面基层抗冲刷性能试验夹具
沥青粘结拉扯试验夹具
沥青混合剪切试验夹具
自动多功能切割机
沥青混合料实验室取芯机
