产品简介
品牌英国JF型号SPTMAN
用途测试锤击能量和能量速率的实验很容易进行，并且实时显示。产地英国
尺寸218mm*187mm*55mm重量1.35kg
英国JF SPTMAN 标准贯入分析仪 锤击能量速率测试系统 锤击探伤试验装置
SPTMAN 锤能量测试仪的优点：
即时锤击能量测量及传递系数计算
坚固轻便的系统
存储超过 700 个结果
符合 BS EN ISO 22476-3 和 ASTM D 4633-10 的相关部分
背光 LCD 屏幕，可在黑暗环境中工作
校准服务
详情介绍
英国JF SPTMAN 标准贯入分析仪 锤击能量速率测试系统 锤击探伤试验装置
产品介绍：
SPTMAN系统是个简单便携易用的系统，本身包括了测试进行所有必需的硬件和软件，系统适配标准的54mm直径的标贯杆，但是其他类型的标贯杆需要的话也可以进行，兼容性好。如果需要的话可以订购备用标准标贯杆。
SPTMAN系统的核心部件耐震动，可由电池供电的便携分析仪，含有固态存储功能，设计的可以在工程建筑点位上应用，它外部是由防水的外壳保护便于运输。按照说明书，测试锤击能量和能量速率的实验很容易进行，并且实时显示。软件方面，SPTMAN分析软件是作为标配的，是基于windows的具有用户友好界面的控制软件，能够给存储和下载实验数据，也能够直接打印标贯实验的预装的校准文件。
工作原理：
标准贯入实验是一种广泛应用于岩土勘察的原位测试工具，它使用SPT贯入锤将钻杆底部的对开管式贯入器打入钻孔孔底的土中，取得土样。贯入300mm（1英尺）所需要的锤击数称为N值，其与土体强度有关。本方法是基于杆的长伸缩性活塞的波形传播特性，当SPT标贯杆被杆自身的重量激振时，足够大可以使得向下作用到杆上。SPT转换能量跟背景值比，测量定时期内的杆上轴向应变，根据摩尔圆和交叉设定在杆上的数值通过如下公式：
这样就可以将垂向测量的力和速度的量在包括一段时间内进行积分，通过标贯杆的能量以力和速度的形式显示出来。
力和速度数据使用后获得锤击能量比率定义如下
SPTMAN系统能够测量从驱动锤到驱动杆的实际能力转换，通过与理论势能的计算对比，能够得出重锤的能量转换效率，本能量分析仪适合所有的标准贯入实验系统，符合欧洲BS-EN-ISO: 22476‐3 标准和美国ASTM-D: 4633-05标准。
技术特点：
l抗振动的手持式探测单元，重量小于2kg，便于携带
l可以存储超过700份实验结果
l安装锤击能量监测和能量转换效率分析
l具有背光LCD屏，可以在阴暗环境条件下工作
l分析软件可以实时打印分析数据结果
l完全符合标准BS EN ISO 22476‐3 和美标 ASTM D 4633‐05
l系统可以由电池供电，便于携带
l包括集成化的标贯贯入杆，用来测量标贯加速度和应变
技术指标：
l抗振动的手持式探测单元，重量小于2kg，便于携带
l尺寸：长*宽*高 218mm*187mm*55mm
l运行温度 ：0-50℃
l重量：1.35kg
l键盘：密封的彩色和全数字键盘，具有触觉和声频反馈，提高响应速率和精度
l显示：高清晰LCD全反射增强显示器，有利于户外观察，高清晰度触摸屏
l背光显示：具有自动关闭功能的VGA背光
l电池：1.2V镍氢双A可充电电池
l电池寿命：内置持续供电8小时
l充电时间：大约6小时
l充电器：外接插头，12VDC汽车电池或100-250VAC/12VDC
l充电程度显示：显示充电程度
l兼容PC处理器，运行windows操作系统
l采集器：4个通道，可进行加速度和应变采集，在100Kh采样速率下进行16位采集，配备具有预触发，自动采集和自动平衡的应变计
l存储器：可以存储大于150个以上的数据，包括每段管的三个数据和完全信息，点位，桩号，直径，操作者，传感器和数据/时间格式内容。
l连接插头：瑞士雷默防水连接子母插头
l内置校验测试功能
l标准SPT杆是外径54mm，长1m的组件，两端配有公母的1.5英寸惠氏螺纹接口，当然客户也可以根据需要的话使用自己的标贯杆，传感器是通过一个保护外壳固定在杆两侧。
l连接器：耐振动的耶格型快插头，能够轻松设立连接，3m长的延长线能够让技术操作人员在距贯入锤相对安全的距离以外进行分析
l加速度计： 2-10000g振动加速度测量通过ICP电源供电
l应变计： 2个无油型精密应变计
l校准: 所有的加速计和应变计都是经过出厂前校准的，按照英国标准。建议重新校准的周期为1年
l标准配置：SPT锤击能量分析主机，外径54mm，长1m的SPT标贯杆，配两个加速度计和应变计，3m长的连接线，数据传输线，交流适配器，防水便携器件箱，肩背防护带，设备手册，软件光盘，校准曲线表。
扩展选配：
l原位校准器：提供测试信号能够用来验证精密单元是否可以正常工作，在锤击仪或标贯杆发生损坏时非常有用
l标贯杆：任何特定尺寸的标贯杆都可以定制，出厂时进行过校准可以用来安装设备。
lSPTMAN软件，软件容易使用基于windows平台便于下载数据，分析结果和提供校准参数，校准后的值包括应力圆，速度，加速度，位移和锤击能量的测量。理论能量和能量转换效率，软件登陆之后钻机和点位的全细节也可以显示出来。

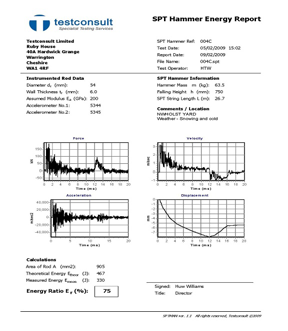

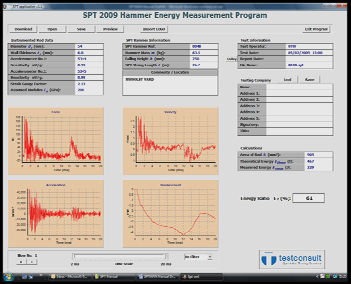

软件和测试报告：
英国JF SPTMAN 标准贯入分析仪 锤击能量速率测试系统 锤击探伤试验装置
