XHTJ-10碳纤维粘接强度检测仪
XHTJ-10碳纤维粘接强度检测仪
一、概述
XHTJ-10 型碳纤维粘结强度检测仪（简称检测仪）是一种新型检测仪器，是为土木建筑结构中检测碳纤维片材与混凝土之间正拉粘结强度而研制的仪器。根据粘结强度与拉伸时的破坏形式，可立即得出试验结果。该仪器是粘贴碳纤维片材加固修复混凝土结构设计、施工和验收的理想检测设备。检测仪采用机电一体化设计，全套仪器为一个整体。包括手柄、传感器、丝杠、反力支座等机械部分构成一个“门”型结构。同时将测量显示电路嵌入到仪器内，可以直接观测数据。检测仪具有重量轻、手柄操作省力、使用方便等特点。
检测仪主要功能：
功能选择：适用于碳纤维布粘结强度的检测。
测量选择：标准块检测。
自动清零：通电后自动消除偏差值使输出显示为零值。
峰值保持：在峰值保持状态，始终显示拉力值。
数据存储：可存储检测值，并可随时调出和清除。
自动关断：具有延时断电功能，延长电池使用寿命。
线性校正：可设置5个校正点，对数据线性进行修正，提高检测精度。
强度值测量：可直接显示MPa值。
主要技术参数
拉力值 10kN
张拉行程 65 mm
重 量 2.8 kg
精度等级 ≤±1.0 F.S
电 源 4.2V可充电电池
关断电流 ≤ 2 μA
工作电流 ≤ 10 mA
三、工作原理
3.1 机械原理

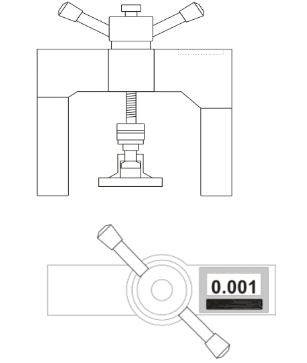

检测仪基本结构如图１所示。顺时针转动手柄时，手柄带动丝杠产生位移，丝杠通过万向节带动连接螺母对标准块施加向上拉力。传感器把压力信号变为电信号，电子电路对该信号进行处理。随着手柄的转动，压力增高，直至标准块脱落。
3.2 测量电路原理
测量部分由油压传感器、A/D转换、MCU电路、液晶显示器及按键等组成以单片机为核心的电路，如图所示。
力作用于传感器上，产生的电压信号，经放大和 16 位 A/D 转换器转变成数字信号，送单片机 MEGA16 进行处理。经过多次采样、数字滤波、平均值计算、线性校正、峰值数据处理后再由 LCD 显示。由程序控制完成零点自动校正，电池低电压监测和自动断电等功能。检测仪用4.2V可充电电池供电。
四、注意事项
检测仪使用前应认真阅读说明书，清楚各项操作方法。检测仪出厂时已经标定好。说明书的第6节所涉及到的内容，除了仪表标定时才使用外，日常严禁操作。
本仪器拉力额定值为10kN，使用时不能超过11kN，避免对仪器造成损坏。
检测一个点后记录数据然后按下清零键进行第二点的检测。
显示存储数据满50条时，再按下存储键仪表会自动擦除个数据，覆盖保存。
仪表通电自动清零，有时一位显示不为零时，可按清除键清零。
当显示屏显示不清。或者开背光后仪表数字明显变暗，表示电池电压不足，应该及时充电。所配充电器为大电流充电器，充电1小时完全充满。充满后及时拿下充电器，以免造成电池过充影响电池使用寿命。
仪器使用完后应该及时擦干净，仪表部分应该注意防水、防潮、防油、防碰撞，且远离高温。
五、产品配置
主机：一台
充电器：一个
标准块：三组（9块）
钻孔架：一套
铝箱：1个
说明书、合格证、保修卡：各一份
