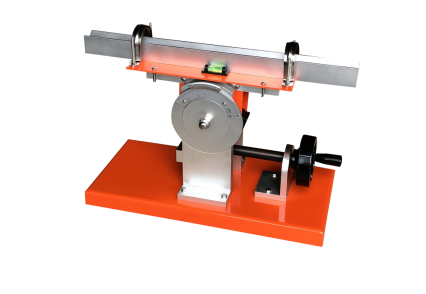

ZTT-970通信管内壁静摩擦系数测试仪
ZTT-970通信管内壁静摩擦系数测试仪
一、性能特点
通信管内壁静摩擦系数测试仪是专为生产、质量监督、工程施工和监理等单位测量通信管内壁静摩擦系数而设计和生产的。具有结构合理、操作简单、使用性广、测量精度高、测量安全可靠等特点，仪器主要由可调整底座、角度调整机构（螺纹传动机构,轴承支撑,螺杆,波纹轮和连杆）、通信管安装底座、安装卡,紧固活节螺杆,坡度规与垂挂体,碟形螺帽和标定用通信管及标准棒等组成。ZTT-970 通信管内壁静摩察系数测试仪符合中华人民共和国GB/T24456-2009 高密度聚乙烯硅芯管，JT/T 683-2009通信管道静擦系数测量仪，JT/T496-2018公路地下通信管道高密度聚乙烯硅芯塑料管与YD／T 841—2008《地下通信管道用塑料管》等相关技术标准的要求。
二、主要技术参数
● 测量范围：0～45°
● 测量分度值：2.0′
● 试棒重量：270g±5g
● 试棒光洁度：0.20-0.50μm
● 试棒材料邵氏硬度：HD59±2
三、结构组成
通信管内壁静摩擦系数测试仪主要有以下几部分组成：
3.1 底座
3.2 手摇轮及传动杆
3.3 蜗轮蜗杆
3.4 上底板
3.5 角度尺及副尺
3.6 V型卡铁及水平装置固定夹
3.7 试棒及链绳
四、操作步骤
●准备：调整底座的螺栓使其底面处于水平，将待测通信管安装底座与其底板调整水平，根据经验角度少于5°的状况也是可以的。
●角度标定：将待标定用通信管安装在其安装底座内并用固定卡锁紧。将标准棒置入通信管上端内外留20毫米。顺时针方向慢转波形轮使安装底板的活动端缓慢抬高，角度规读数增大，至标准棒移动。将读数换算成正玄函数数值，同随机的标定证书值比对，数值在许可范围内即可，否则，调整坡度规是其保持一致。
●测试：安装和调整步骤及要求与标定程序一样。所不同的是一根被测管应按45°或90°为一个测量方向，并重复测量9次，记录测量数据并取算术平均值为测量结果。
