非饱和土动态环剪仪
非饱和土动态环剪仪
产品介绍：

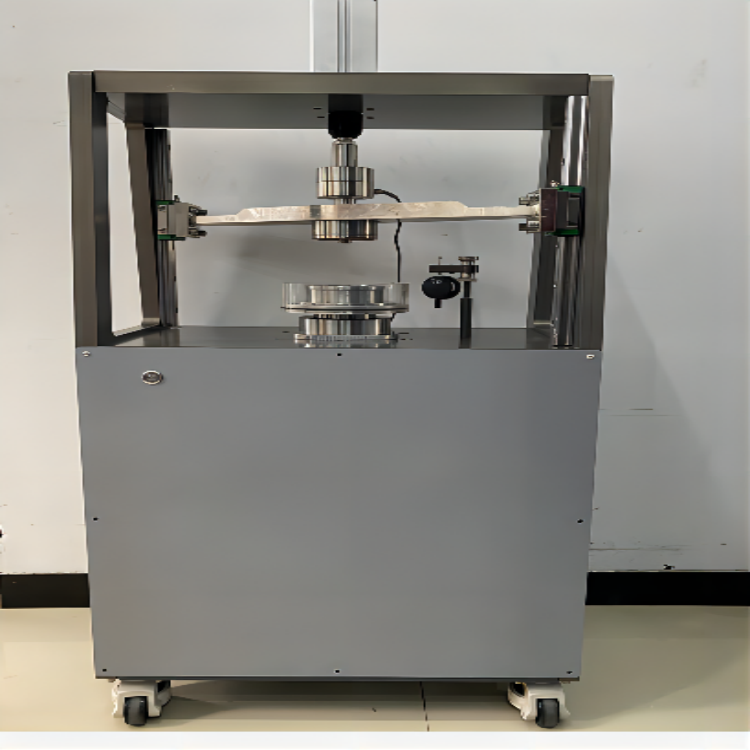

TT-RSA-50型环剪仪利用气压加载机制，对土样施加竖向荷载，在竖向荷载的作用下，通过电机驱动环剪仪的剪切盒进行旋转，模拟边坡土体在滑坡等自然灾害条件下产生滑移错动时土体的强度性能等的变化，用来测定土体的抗剪强度和残余剪切参数等，为边坡工程、堤坝工程和地基处理等方面的设计和施工提供理论依据。
二、产品工作原理：
TT-RSA-50型非饱和土环剪仪工作机理：一是环剪仪中的伺服微机控制器对垂直加载装置进行控制，在试样的顶部施加竖向正应力，通过竖向正应力模拟上覆荷载作用下滑动带土体的固结作用，完成土体的压缩固结过程；二是环剪仪的伺服微机控制器控制扭转装置带动下剪切盒进行旋转对试样施加扭转作用，在剪切面处产生剪应力，通过剪应力模拟在边坡滑动过程中滑动面处土体的滑动剪切破坏，并在试验过程中保持试样的剪切面积的恒定，使试验过程与实际工程想贴合。
三、产品特点：
l TT-RSA-50型非饱和土环剪仪完成高精度环剪试验，剪切位移保持连续，能够测定抗剪强度和残余剪切参数等；
l 根据环剪仪测试残余强度的方法，该环剪仪能够全自动实现以下环剪试验方法：单级剪切试验、预剪试验和多级剪试验；
l 环剪仪采用步进电机驱动实现了土样自动扭矩控制；同时，采用扭矩传感器避免了量力环和位移传感器测量试样扭矩带来的测量误差，降低了在试验开始前试验对量力环和位移传感器的安装要求，提高了试验效率；
l 剪切仪的试样盒采用可拆卸结构形式，便于试样的安装和剪切盒的清洗，且硬件结构整体坚固耐用，仪器使用寿命长，降低了试验成本；
l 环剪仪轴向应力控制采用气缸的加载形式，气缸加载与荷重传感器相配合，通过伺服加载的方式实现竖向正应力的伺服循环加载控制，提高竖向控制的精确度；
l 全自动电子数据采集，能够对法向应力、竖向位移、扭矩、剪切位移和剪切速度等试验变量进行采集，并进行试验变量数据的处理等；
l 集成放大器和A/D转换器集成化微处理器，能够完成内部采集数据的处理和设备的控制；
l 通过计算机进行全自动测试控制和数据采集；
l 可通过集成薄膜按键对仪器进行控制，并利用高清液晶显示屏对试验数据进行实时显示；
l 软件自行进行试验数据的储存；
四、技术参数
l 试样尺寸：150(O.D.)*100(I.D.)*20mm（H.）；平均直径111.8mm；
l 垂直加载0-5kN，微机控制自动加载；
l 动态扭矩：300N.m；
l 下剪切盒转速0.001-25°/ min(无级变速)，可进行动态循环剪切，采用动态伺服电机加载；
l 陶土板进气值： 15Bar；
l 配套采集，控制，处理软件，不仅采集实验过程各种参数，能控制下剪切盒转速，并进行后处理分析；
l 孔隙气压力：0-1.5MPa，1kPa；
l 隙水压力：0-100kPa，精度0.1kPa，分辨率0.1kPa；
l 具有动扩散气泡冲刷和测量功能（有
发明）。
五、环剪仪软件
l 试验过程全自动控制：计算机能够自动控制整个试验过程，其中包括试验控制和数据的采集、自动保存等；
l 用于试验中控制和试验后数据处理的Windows版软件；
l 控制方式：法向应力、竖向位移、扭矩、剪切位移和剪切速度均采用伺服闭环控制的方法；
l 试验模块控制：软件采用多个试验模块进行控制，包括数据采集模块、标准非饱和土固结模块、标准非饱和土剪切模块和非饱和土预剪模块，可根据试验方案设计对试验模块进行任意的组合，进行单级剪切试验、多级剪切试验和预剪试验等；
l 软件数据采集：软件系统自带数据采集模块，对数据进行自动的存储和显示，软件试验显示部分采用双Y坐标显示，可对坐标显示参数进行任意更换；
l 传感器标定：软件系统自带传感器标定模块，可对扭矩传感器、竖向荷重传感器等进行标定。
