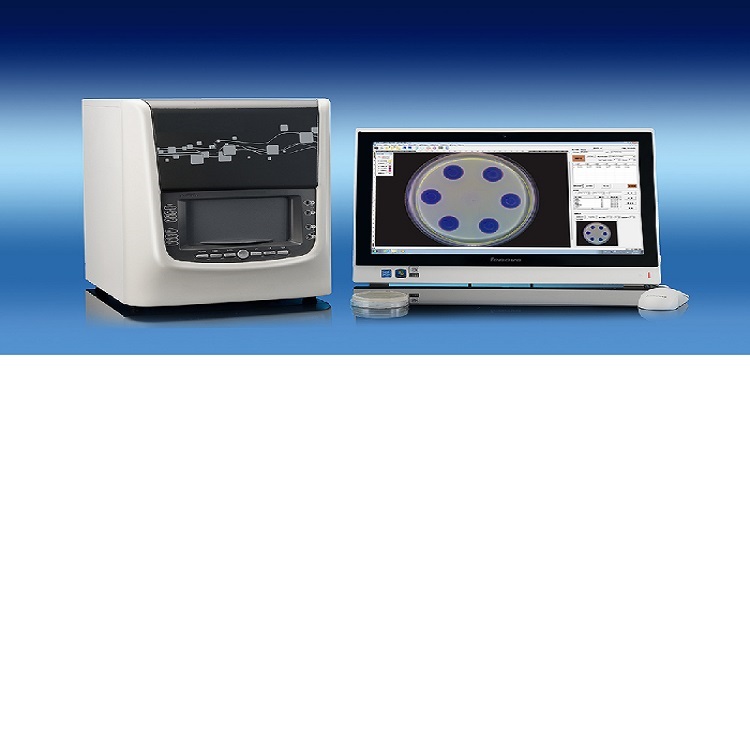

抑菌圈测量仪/抗生素效价检测仪 型号：MHY-9
MHY-9PLUS抑菌圈测量仪是电子数据为主体，满足对计算机信息系统要求的抗生素效价分析系统。
MHY-9（基础型） 和 MHY-9 Plus（高配型）均采用经典设计的全封闭悬浮式暗视野照明、长寿命的LED结构光、并配置抑菌圈测量和抗生素效价分析两套软件。
为满足客户对影像细节的需要，MHY-9 Plus采用4/3英寸大面阵CMOS芯片工业相机，搭配16mm大靶面高清定焦镜头，展现抑菌圈轮廓。
l晶锐悬浮式暗视野照明---突显抑菌圈
抑菌圈自动识别的关键是准确找到抑菌透明区域与底层菌的“边界线”。设计的悬浮式暗视野系统，采用寿命长达10万小时的LED灯珠列阵，侧逆光照明，使得透明的抑菌圈构成“黑背景”，与周边灰白色的菌层形成高反差，大大增强了图像的对比度。
主要功能与技术指标
一、照明系统
1.光源
?可见光：高亮三色LED结构光
?254nm紫外：用于腔体消毒、紫外诱变 （高配型用）
2.光路与照明控制
?全封闭暗箱：消除环境杂散光干扰
?上光源：场景式360°柔性无影光照明
?下光源：晶锐悬浮式暗视野照明
?上光、下光、双光，自由切换
二、数字成像
?高清定焦镜头
MHY-9（基础型）： 500万像素高清镜头，分辨率150 lp/mm
MHY-9PLUS（高配型）：16mm大靶面 高清定焦镜头，分辨率150 lp/mm
?工业相机
MHY-9（基础型）：1/2英寸彩色CMOS传感器、1600万像素、USB3.0
MHY-9PLUS（高配型）：4/3英寸大面阵CMOS传感器、1600万像素、USB3.0
三、抑菌圈分析模块
1.Szone 抑菌圈多模式测量技术
?自动检测：基于抑菌圈轮廓的精确边缘检测，适合边缘清晰、锐利的抑菌圈
?拟圆逼近：基于抑菌圈轮廓的圆形拟合逼近，适合边缘破裂、圈不圆整的抑菌圈
?人工检测：鼠标点击抑菌圈边缘上三点成圆，适合边缘模糊的抑菌圈
2.抗生素效价测定
?一剂量法效价检测--适合美国药典； 二剂量法、三剂量法效价检测及合并计算--适合中国药典2015版
?重复性自检：相对误差≤0.01％、重复测量精度 ≤0.002mm
?均匀性自检：相对误差≤0.1％ 效价重复测量相对误差≤0.3％ 台间测量差异≤0.2％
3. 标定与边缘探测
?默认标定：仪器出厂时设置
?用户自定义标定：根据培养皿和琼脂高度，用户可进行微调标定
4.辅助功能
?图像调节：灰度图、负相图转换；RGB分量调节
?图像增强：图像自适应增强、菌落边缘锐化、背景平整
?图像滤波：图像高通滤波、低通滤波、高斯滤波、中值滤波、队列滤波
?边缘检测：菌落Sobel检测、Robert检测、Laplace检测、垂直-水平检测
? 形态学运算：腐蚀、膨胀、开运算、闭运算
?文字嵌入：中英文文字输入，字型、大小、颜色可调
?图形嵌入：直线、矩形、圆形、任意多边性图形绘制、嵌入
四、数据安全与管理
1. “系统、操作、复核”三重系统架构，分设职能与权限，确保数据信息的安全、完整和真实
?系统管理员：负责创建、管理所有操作员与审核员的账户和登入密码。确保操作员与操作员之间、操作员与审核员之间的账户隔离与数据隔离。
?操作员：负责抑菌圈的测量、修正、形成电子报告、递交审核、对审核通过后的文件进行报告打印。
?复核员：负责对操作员递交的测试报告进行审核。核查数据输入与处理过程，但无权修改；对“审核通过”的报告进行性存档，以确保数据的原始性和真实性。
2.数据存储与导出
?以电子数据为主，记录：样本来源、编号、平皿图片、测量值、参数设置等情况，确保记录信息完整。
?满足质量审计，存储的电子数据能以PDF或Excel格式打印输出
3.防篡改技术
?采用多用户登入管理，所有操作员、审核员的名字，被系统自动记录在操作流程和测试报告中；所有操作日期、审核日期，由计算机自动生成，避免错填或伪造。
?全部操作流程，包括：抑菌圈图片、测量工具、所用参数、测试所得的抑菌圈直径等，由计算机自动记录在数据库中，操作员无法进行改动，为后续审计提供全部真实数据。
4.测试流程的智能重构技术
?“复核员”打开“等待审核”的测试记录，计算机自动复原操作员的全部流程和测试环境，包括：当时所测的培养皿图片、测试结果、测量工具及所用参数等
?通过测试环境和测试流程的重现，复核员可以追溯操作员的全部操作，复核测试结果的准确性，达到审计追踪目的。
