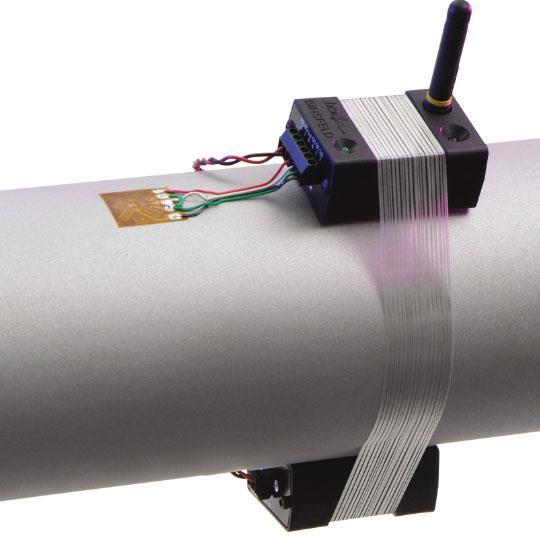

使用TorqueTrak 10K扭矩遥测系统，让实时测量扭矩比以往任何时候都更加容易。只要将无线扭矩发射机、电池和应变片安装到轴上，就可把几乎所有的转轴变为一台扭矩测量传感器。使用红外遥控器可以调节发射机的增益，遥控分流校准或将发射机切换到待机模式。接收器的多行LCD显示屏和键盘使系统调整变得简单明了。坚固耐用的发射机功耗很低，从而让电池续航时间更长。而精密的电子元件可确保可靠且精确的扭矩数据输出。
特性 & 优点
易用– 适用任何尺寸的轴和任何扭矩大小；无需对机器进行改装或拆卸。仪器校准时无需安装在轴上。 接收机的显示屏和键盘提供友好的用户界面。
红外遥控器– 控制发射机的操作，包括通道选择，增益/量程，分流校准和低功耗待机模式。
稳定的数据传输– 通过模拟电压输出或通过 RS-232 的数字输出无干扰、无噪声的数据信号。
待机低功耗模式– 无需断开发射机电池即可延长电池续航时间。
16 通道– 500Hz频率响应;多个系统可同时使用。
坚固耐用– 增强型注塑成型发射机外壳专为严苛的应用要求而设计的。带有的V型凹槽和胶带槽，可确保安装牢固。
用户可调节的增益– 放大应变/扭矩信号到常用的范围。
TX10K-S 应变发射机
传感器输入:
全桥（四臂）惠斯通电桥应变片（350Ω标准）
电桥输入:
2.5 VDC, ±0.1%
传感器量程:
用户可根据以下表格选择（表格中应变因子=2.0）：
| 发射机增益 | 全桥4臂 (扭矩或弯曲) | 全桥2.6臂 (拉力或压力) | 1/4桥单臂 (单应变) |
| 16000 | ±125 微应变 | ±192 微应变 | ±500 微应变 |
| 8000 | ±250 微应变 | ±385 微应变 | ±1000 微应变 |
| 4000 | ±500 微应变 | ±769 微应变 | ±2000 微应变 |
| 2000 | ±1000 微应变 | ±1538 微应变 | ±4000 微应变 |
| 1000 | ±2000 微应变 | ±3077 微应变 | ±8000 微应变 |
| 500 | ±4000 微应变 | ±6154 微应变 | ±16,000 微应变 |
传感器 和电源接线:
螺丝端子排
发射机电源输入:
7.0 ~18VDC (常规9V 电池 )
发射机电流:
发射模式: 常规40 mA , 用350Ω 电桥时(MAX)50 mA
待机模式: 常规4 mA , 5 mA (MAX)
发射机电池续航时间:
发射模式下24小时 (9V 锂电池, 350Ω 电桥, 25°C)
发射频率:
903-925 MHz
发射距离:
20 英尺以上
离心力加速度:
3000 g’s (稳定状态) (例如：在5寸轴径上，转速为6500 rpm )
工作温度:
-30° – 85°C(-22° – 185°F)
尺寸和重量 (不含天线):
1.00″x 1.63″x 2.50″, 3 oz (25 mm x 41 mm x 64 mm, 85 g)
RM10K 遥控器
用于 TX10K-S 应变发射机
控制功能:
通道选择;增益/量程; 分流校准1和2;低功耗待机
发射类型和距离:
红外; 10英尺 (在发射机未旋转情况下使用)
RX10K 接收机
电压输出:
±10 VDC, 可0.25倍~4倍现场调节
5-路接线柱 (香蕉插头)
数字输出连接:
RS232 DB9 接头 (给电脑COM口提供连接电缆)
接收机电源输入:
常规12VDC (10 – 18VDC 范围可接受), 300 mA (MAX)
(配有110VAC或220VAC适配器)
工作温度:
-20°~70°C (-4°~ 158°F)
尺寸和重量:
2.88″ x 5.75″ x 8.50″, 2 lbs (73 mm x 146 mm x 216 mm, 1 kg)
TT10K 系统
分辨率:
14 位
增益误差1:
±0.25%读数 (MAX), 25°C 环境温度
增益温度系数1:
±0.005%读数/°C (MAX), 0 – 50°C 环境温度
漂移误差1:
±0.16%FS (MAX), 25°C 环境温度
漂移温度系数1:
±0.004%FS/°C (MAX), 0 – 50°C 环境温度
频率响应2:
0 – 500 Hz (-3dB @ 500Hz)
延迟2:
4.2 毫秒, 默认值
采样发送率:
2400 采样数/秒
1TX10K 增益 = 40002RX10K 过滤设置= 500Hz
