激光位移传感器
激光位移传感器
如今，工业或者平常的任何领域的自动检测和控制的方法中，除了超声波传感器和普通光电传感器外，又增加了一个能解决长距离测量和检验的新方法—激光位移传感器（亦叫激光测距传感常见叫它激光距离传感器）。它为各种不同场合提供了应用的灵活性。
TC系列激光位移传感器采用激光非接触方式来自动测量静态或动态的物体间的位移量，传感器距被测物体间的直线距离，监测物体的长度，宽度，厚度，实时显示采集结果，不需反光板。是一款长距离，精度高的工业场合使用的产品。内部采用了德国进口测距仪，大大提高了测量精度和抗干扰能力，信号输出稳定，结实的工业外壳，IP65的防护等级，抗振冲击能力强都是这个系列的突出特点。雾天，雨天，灰尘，粉尘等对测量结果影响不大。

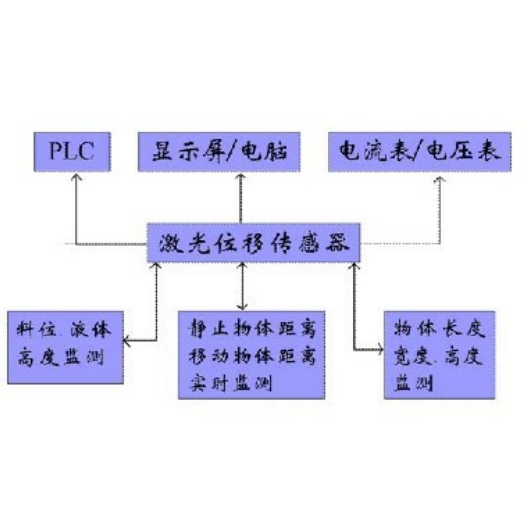

高精度激光位移传感器外形尺寸小，易于安装，设置功能齐全，操作方便，带有RS232(USB)，RS485,，RS422，0-10V,4-20mA，开关量等输出接口，配有软件。可广泛用于钢铁工业，冶金工业，汽车工业，纺织工业，印刷工业，食品工业，机器人控制，还用于产品厚度检测，相对距离位置检测，高度检测等等场合。免费提供检测方案。
型号 技术 参数 | TC-01 | TC-10 | TC-10G（国产模块） | TC-30 | TC-70 | TC-100 | TC-200 |
量程 | 1m | 10m | 10m | 30m | 70m | 100m | 200m |
精度 | 1mm | 1mm | 2mm | 1mm | 1mm | 1mm | 1mm |
输出频率 | TC-10G采样频率1Hz,其他型号都是 1-15Hz(取决于物体表面反射材料） | ||||||
工作电压 | 标准24V | ||||||
输出信号 | 模拟量 电压0…10V，电流4…20 mA（可接工业PLC，二次仪表等终端设备，通过软件可以任意设置距离对应模拟量信号值，小值），数字量 RS232，RS485，开关量（任一种可选），（可通过软件设置不同的地址，方便编程通讯，通过串口或USB连接笔记本，在笔记本上实时显示，也可加PDA显示屏，LED屏等其他终端设备实时接收显示数据。开光量输出的可以任意设置距离，到达设定距离给一信号，通或者闭。（可以定做无线输出，需要时请特别说明） | ||||||
工作方式 | 两种方式，一种上电工作，上电后即自动进入连续测量，一种命令控制，输入命令进行测量，可设置调整 | ||||||
激光特性 | 红色激光，波长620--650nm | ||||||
激光等级 | 2级 | ||||||
光斑类型 | 点或线 | ||||||
功耗 | 1W | ||||||
外壳材料 | 铝合金镀膜或喷塑 | ||||||
窗口 | 玻璃窗口 | ||||||
使用寿命 | 50000小时 | ||||||
工作温度 | -15...50℃（加高低温保护措施，可使范围增大，需要时请说明） | ||||||
保存温度 | -20...70℃ | ||||||
防护 | 防尘，防烟，防雾，防水溅，抗震 | ||||||
应用领域 | 工业料位，液体液位的测量，一般物体及传送带上的物体宽度，高度，厚度测量，原木、线圈的直径测量，行吊XY定位、集装箱定位、靶距测量、船舶安全靠距、电梯上下运行距离监测、大型工件装配定位、运动物体位置监控、电气化铁路接触网测量、铁路建筑物限界测量以及江河湖海等的水位测量。 | ||||||
案例 | 测量传送带上木块宽度 在传送带的两个侧面的对面安装两个激光位移传感器，当木块经过两边的传感器时每一个传感器测出距离木块的距离，设定其中一个为L1，另外一个为L2，将L1和L2的模拟量数据信息输入到PLC，PLC将两个传感器之间距离的总和减去L1和L2的距离，得出木块宽度W。 | ||||||
