拓普康全站仪GM-101/GM-102

拓普康全站仪GM-101/GM-102
<
  • 拓普康全站仪GM-101/GM-102
  • 拓普康全站仪GM-101/GM-102
  • 拓普康全站仪GM-101/GM-102
  • 拓普康全站仪GM-101/GM-102
>
产品报价: 面议
留言咨询
加载中
拓普康
GM-101/GM-102
拓普康
高教
详细说明

  拓普康GM-101/GM-102精密型全站仪

  全新高精度入门型1 秒全站仪

  ● 采用新设计的 EDM,精度更高,速度更快

  ● 大容量内存,支持 USB 数据传输

  ● 预装多种测量程序

  ● 单块电池作业时长达 32 小时

  ● IP66 级防尘防水

  外业测量环境下您值得信赖的伙伴

  断面高程测量

  使用 MLM(对边测量)程序,平整土地时可以计算点间高差。对于大面积的区域,可以利用无棱镜模式来观测大量的点,从而节省作业时间。

  工程放样

  导向光可以使放样人员快速确定放样方位,引导放样,大幅度提高放样效率。

  地基水平高程测量

  活用坐标测量功能,无需横向设站,即可快速完成地基水平高程测量。

  精度是品牌的保证 简洁是效率的提升

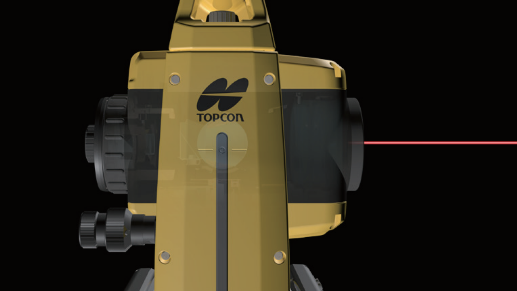

  新设计的EDM

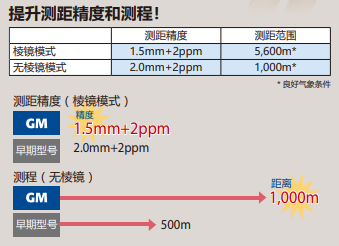

  采用 拓普康Topcon 新研制的 EDM 测距技术,有效的扩大了仪器的测量范围,提高了测量精度。

  面积测量

  使用面积计算功能可快速计算土地面积。使用偏心计算也可快速测量出实际难以测量的位置。

  坐标测量

  利用坐标测量功能,可以管理三维坐标数据,以便进行各种计算,例如道路计算、放样计算等。三维坐标数据管理可以大大提高生产效率。

  地形测量

  按触发键或者测距键,可以在连续观看望远镜的同时快速进行地形测量。全站仪的测程越长,搬站的次数就越少,工作时间的效率也就越高。

  品质,适应外业环境

  机身防护等级高

  防尘防水等级高达 IP66工作温度 -20℃~ 60℃适应外业恶劣环境

  工作时间长

  单块电池工作时长 28 小时 , 连续工作 4 天无需更换电池

  快速触发键

  可在照准的同时,使用一键测量进行快速测量,并能单手同时操作微调和一键测量。

  大容量内存

  内存 50,000 点支持32 GB 的 U 盘

  红绿导向光

  快速识别导向光的方向,迅速调整放样位置。

  原装进口 品质保证

  拓普康执行严格的环境测试 , 以确保产品即使在恶劣的测量现场环境下也能够长期作业。GM-100 系列全站仪在防尘防水试验箱中进行了严格的出厂检验。

  仪器还成功地通过了抗震、跌落、温度和湿度的测试,适应外业测量环境。在基线上对仪器的测距精度进行检测,在检定台上对仪器的整平性能和测角精度进行检测,以确保您对 拓普康GM100系列全站仪产品质量满意。

  技术参数

型号

GM-101

GM-102

望远镜

放大倍率 / 分辨率

30x/2.5″

其它

镜筒长度:171mm,物镜孔径:45mm(EDM:48mm),成像:正像,视场角:1?30′(26m/1,000m),

焦距:1.3m,背光亮度:5 级

测角部

显示

0.1″ /1″

0.5″ /1″

测角精度(ISO 17123-3:2001)

1″

2″

双轴补偿器

液体双轴倾斜传感器,补偿范围 ±5.5′

视准差改正

打开 / 关闭(可选)

测距部

激光输出等级 *1

无棱镜:3R 级,棱镜 / 反射片:1 级

测距范围

(一般气象条件下 *2)

无棱镜 *3

0.3 ~ 800m/ 良好气象条件下 *4:1,000m

反射片 *5/*6

RS90N-K:1.3 ~ 500m,RS50N-K:1.3 ~ 300m,RS10N-K:1.3 ~ 100m

微型棱镜

1.3 ~ 500m

单棱镜

1.3 ~ 5,000m / 良好气象条件下 *4:5,600m

显示

精测:0.0001m/0.001m(可选),粗测:0.001m/0.01m(可选),跟踪测:0.01m

测距精度 *2

(ISO 17123-4:2001)

(D 为测量距离,单位:mm)

无棱镜 *3

(2+2ppm×D)mm*8

反射片 *5/*6

(2+2ppm×D)mm

棱镜 *7

(1.5+2ppm×D)mm

测量时间 *4*9

精测

1.0 秒(初次测量 1.5 秒)

速测

0.6 秒(初次测量 1.3 秒)

跟踪测

0.4 秒(初次测量 1.3 秒)

操作系统、接口与数据管理

操作系统

Linux

操作面板 / 显示器 / 键盘

双面 / 可调对比度、带背光 192x80 点阵液晶图形显示器 / 带背光 28 键(字母数字键盘)

触发键

支持(仪器右侧)

数据存储

内存

约 50,000 点

外部存储设备

U 盘(***大支持 32GB)

接口


RS-232C 串口,USB2.0(类型 A 用于 U 盘)

蓝牙模块(选配件)*10

蓝牙等级 1.5,工作范围:10m*11

其它

导向光 *12

绿色激光二极管(524nm)和红色激光二极管(626nm),工作范围:1.3 ~ 150m

激光指向 *12

同轴红色 EDM 激光束

水准器

图形水准器

±6′(内圆)

圆水准器(基座上)

10′ /2mm

对中器 激光对中器

红色激光二极管(635nm±10nm),对中精度:≤ 1.0mm/1.3m,2 级激光产品

防尘防水等级 / 工作温度

IP66(ICE 60529:2001)/-20℃~ +60℃

尺寸(含提柄)

183mm(宽)×181mm(长)×348mm(高)

仪器高

192.5mm(自基座安装表面起)

重量(含电池和基座)

大约 5.3kg

电源系统

电池

BDC72 可充电锂电池

工作时间(20℃)*13

BDC72:大约 32 小时 *14

应用程序

机载

? 悬高测量 ? 三维坐标测量 ? 后方交会 ? 放样 ? 地形测量 ? 偏心测量 ? 对边测量 ? 面积计算 ? 道路测设 ? 点到线测量

  标准配置

  ? 主机 ? 电池(BDC72) ? 电池充电器(CDC77) ? 电源电缆 ? 镜头盖 ? 镜头遮光罩 ? 工具包 ? 精密螺丝刀 ? 镜头刷 ? 六角扳手 2 个

  ? 清洁布 ? 快速操作手册 ? 操作手册(CD-ROM) ? 激光防护标牌 ? 仪器箱 ? 肩带
