台式毛细管吸收时间测定仪毛细吸水时间测定仪型号：DP-CST
、概述
毛细管吸收时间测定仪可用于多个域，如污水处理（测试污泥过滤性和状态）、油田化学处理剂测试和研究（评价泥浆抑制分散性能力、钻井液的防膨胀能力、钻井液的抑制水化分散能力、优化入井作液配方，如处理剂种类、用量及配比等，也可作为分析、评价页岩分类的方法）。
二、仪器的主要术参数
名称术参数备注
滤失面积(4580±60)mm
2 作压力 100psi(690±35)kPa
外形尺寸152×140×76

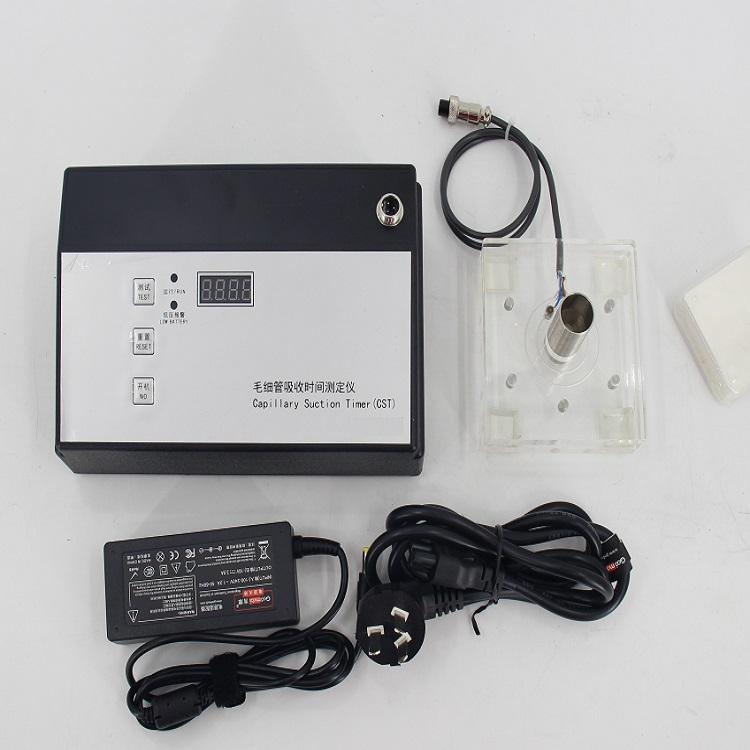

三、仪器的结构及作原理
（）组成
包括了计时器、不锈钢的圆筒、测试探头等，不锈钢的圆筒头直径
1 厘米，另头直径 1.8 厘米。
（二）作原理
毛细管吸收时间测定仪测定各种试液与页岩粉配成的浆液渗过制滤纸定距离所需的时间，此值称为CST 值。它的大小与液体的质，胶体的分散性等因素有关，可用于判定泥页岩在水中的胶态分散程度。CST值小抑制效果好，其小值表明：
（1）小的页岩水化效应；（2）小的胶体分散；（3）低的页岩活性。
四、仪器的操作
（1） 试样制备
1、收集岩样，好直径大于 6.4mm。
2、用淡水清洗岩屑。
3、用3%（质量分数）H2O2 溶液强烈搅拌已用淡水清洗好的岩屑。
4、在（105±3）℃的恒温干燥箱内干燥已清洗好的岩屑 2h。
5、用粉碎机研磨已干燥好的试样。
6、将试样过 100 目标准分样筛后，装入广口瓶备用。
（2） 页岩水化分散试验
1、定量称取 7.5g过100 目筛的页岩试样，倒入不锈钢杯中，加入蒸馏水至 50ml。
2、将装有试样的杯置于瓦楞混合器上，在 3 挡速度下，搅拌 20s。
3、用不带针头的注射器（5ml）取出 3ml 浆液并压入 CST 圆柱试浆容器中。
4、测定并记录 CST 值。
5、将剩余的浆液继续在 3 档速度下，分别搅拌 60s 和120s 并测定其CST 值
（即各重复该段中3 步和 4 步）。
6、用20s、60s、120s 作为 X 值，对应的 CST 值作为 Y 值，并代入线性回归。
7、计算Y=mX+b 中的斜率 m，截距b 值及相关系数 R，并做CST
—T 曲线图。T 为搅拌时间。回归方程 Y=mX+b 中，Y 即CST 值，m 即直线的斜率，CST 值随剪切时间的变化而变化，可用来表征水化分散的速度。
b 是CST 轴上的截距，是由 CST—T 曲线外延而得到的。
般认为，b 大，瞬时破裂下来的胶体颗粒多；m 大，水化分
散的快，反之亦然。
（3） 页岩的分析、评价和分类
CST 仪可用于作为分析、评价和提出页岩分类方法的仪器， 如图所示，它用
来测定页岩的分散性。CST 装置由过滤漏斗(直径约2.54cm、5～6cm 的不锈钢圆筒)、标准孔隙度滤纸、计时器及与之相连的电组成。电距漏斗边缘分别 为0.5cm、1.0cm和1.5cm。
CST 装置行页岩分散试验程序如下：将 15%的100 目页岩浆液在恒速下剪切不同的时间，漏斗置于标准滤纸上，滤纸覆盖带电的试验板。取5ml 搅拌好的浆液倒入漏斗中，测定浆液在滤纸上流动0.5cm 距离所需的时间。同试验 至少应行三次，其误差不过3%～5%。
为了评价不同电解质对页岩的作用，制备CST 试验样品时， 要求用蒸馏水
冲洗页岩岩屑，直至水中无氯离子存在为止，然后再将岩屑烘干。
