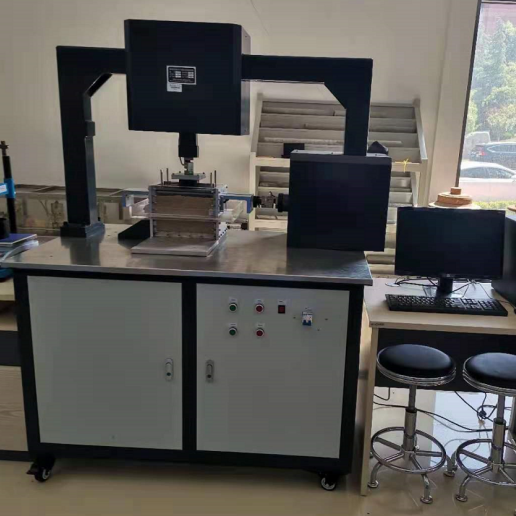

电动伺服岩石直剪渗流试验系统
一、概述：依据行业标准（SL264-2020）《水利水电工程岩石试验规程》，（JTG E41-2005）《公路工程岩石试验规程》的规定而研制的，该试验机在国内外现有产品基础上，采用双路交流伺服电机驱动技术、传感器技术、微机控制和软件处理技术开发的新一代风化岩石和软岩等土类试验设备，可用于水泥砂浆或石膏的剪切渗透试验和饱水试验，本机结构紧凑、样式美观，维护简单、操作方便，整个试验过程可用微机在Win7/XP/Win8下自动控制；
二、主要技术参数：
1. 法向载荷：0.5-50kN
2. 法向精度：≤±1%
3. 法向工作行程S：0~100mm
4. 切向载荷：0.5-50kN
5. 切向精度：≤±1%
6. 切向工作行程：0~150mm
7. 法向空间：≥450mm
8. 切向空间：≥400mm （试样尺寸范围：50*50*50—200*200*200）
9. 试样尺寸：100mm*100mm*100mm
10. 剪切载荷速度V：力控制0.001~20KN/S（可设定）,位移控制速度0.004—2mm/S（可设定）
11. 载荷指示精度：0.01KN（1N）
12. 位移测量：微机采集（0.001mm）。
13. 位移量程：0-200mm,精度，0.001mm
14. 加载方式：双路交流伺服电机加载，全自动闭环控制。
15. 电机功率：0.75KW
16. 工作电压：220V
17. 整机重量：200Kg
18. 外形尺寸：1100x702x1800mm
19. 为了维护方便，稳定可靠，扩展功能便捷，控制器、控制软件与主机为同一厂家生产，具有自主知识产权证明，软件著作权证书编号：软著登字第4019370号
20. 渗流量程：1MPa
21. 伺服控制恒定压力，自动按设定保持。
22. 主要功能：试件在设定法向应力保持下，保持设定的渗透压力下进行长时间饱水试验或直剪试验。
23. 饱水及直剪流变时间：任意设定（1天、2天、4天、10天、20天、≥20天等）。
三、主要特点：
1、电脑屏幕显示，即速度、力值、位移等参数均在电脑中显示，并在数据库中自动进行分析、计算。
2、试验过程实时记录试验曲线，显示并保存，高速采样；
3、数据、报表处理功能，为用户提供了面向图形排版的专用报表编辑工具，具有操作灵活、简单易学的特点，能方便的打印试验曲线及试验值；
4、报表可出具：剪应力-剪切位移曲线，剪应力-法向位移，剪应力-法向应力曲线，可同时显示应力-应变曲线，力-时间，力-位移等曲线，曲线上特征点可以随意提取。
5、实时显示当前法向、切向上的力值，峰值，试验过程信息，当前位移等。
6、软件设有位移、力值自动清零系统，消除了人为读表误差不一等因素。
7、设有过载保护，当力值或位移超出试验机额定理论值，自动卸载并停止试验。
8、每组试验的面积，高度，环境温度等参数可根据实际情况更改或填写。
9、试验过程可以由操作员根据实际情况现场编辑，简单、方便。
10.直接求取C、Φ、μ值；
11.软件功能，高度自由定制。
13. 保压点可以任意多点设定，每阶段速度任意设定，保压时间任意设定，达到预设条件后自动切换到下一阶段。
