水深测量仪 光电水位计浮子式水位计XS-WX4标准GB/T11828.1-2002标准GB/T11828.1-2002
功能用途
本系列仪器按照标准GB/T11828.1-2002要求设计、制造。仪器在水位变率大、波涌严重的环境下，适合于水文站、水库站、闸坝站、遥测站、水电站使用。

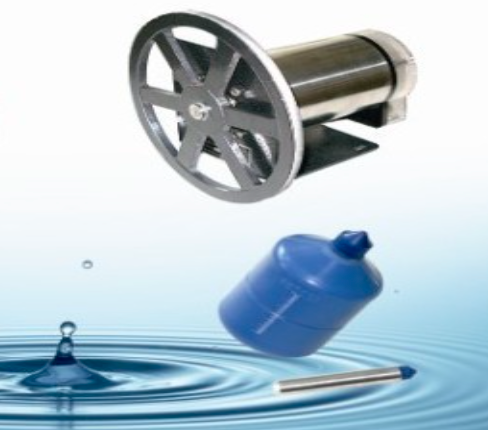

本系列仪器编码型水位传感器、显示器、传感器支架、浮子、悬索、平衡锤、RS485通信接口等部分组成，是独立的水位观测测量仪器，又可以与电显示器、闸门开度仪、闸门启闭机控制系统连接，共同组成计算机综合显示、控制系统（如船闸、水电站、抽水蓄能电站、农业灌溉系统，给排水系统等）；配置RS485通信接口的水位仪，可直接与通信机、计算机联网使用组成水文自动测报系统、水情卫星遥测系统；配置存贮记录单元的仪器可广泛用于水文站。本系列仪器适合于内径为7厘米10厘米20厘米至30厘米的细井和一般测井使用。
水深测量仪 光电水位计浮子式水位计XS-WX4标准GB/T11828.1-2002标准GB/T11828.1-2002
2 .技术参数
2.1 基本参数
A 测量范围：0-15米；0-30米；
B 水位变率：< 100厘米/分
C 分辨力：1mm
D 水位轮启动力矩：< 100克·厘米（0.0098N·m）
F 测量准确度：0.2%F·S
F 显示器：指针显示
2.2 机械参数
a 水位轮工作周长：256mm ;512mm
b 测量缆：Φ1mm不锈钢缆
c 浮子直径：Φ4.5、Φ10、Φ15cm可选
2.3 通信接口
a 输出信号：RS485接口MODBUS协议或其它
b 4～20mA模拟量信号输出（订制）
2.4 使用环境
a 环境温度：-25℃～85℃
b 相对湿度；<90%(40℃)
C 尺寸：Φ78×(110-130)
D 电源电压：12～24VDC
2.5 电显示器（选配）
