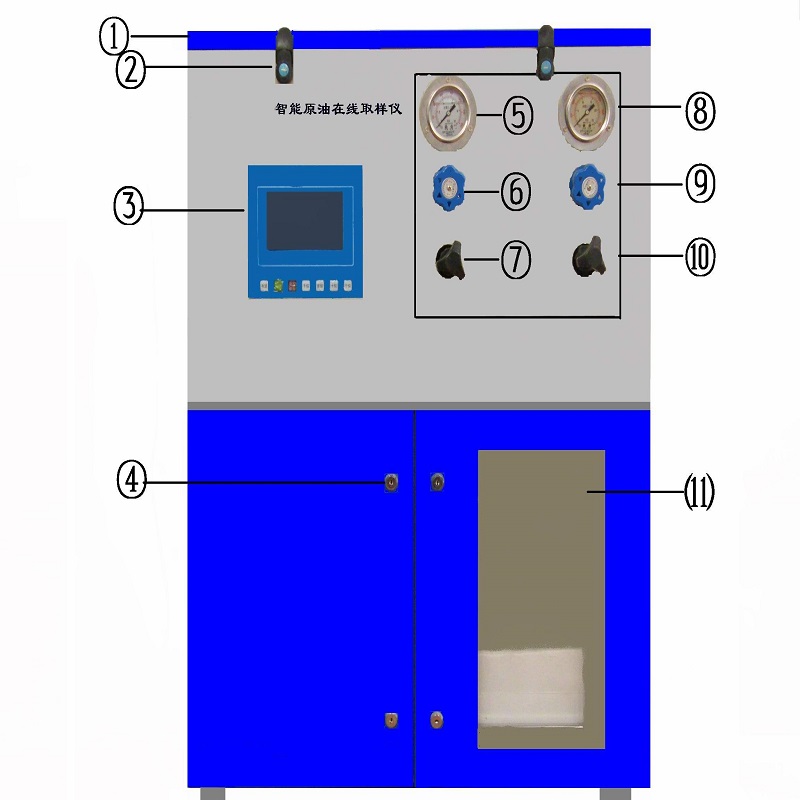

原油液体管线自动取样仪 在线自动取样器 型号:DP-16-70
一、概述
DP系列型原油自动取样器针对原油（管输，船运、车运装卸）取样的现场实际和ISO3171和SY/T5317-2006两个标准。在产品结构、试样采集和试样保存方面进行了研究，是一款原油取样的产品。适用于原油管道输送及船运、车运装卸的试样采集，符合原油贸易管道交接口计量的要求。其主要特点有：
1、结构简单可靠，运行故障率低，便于维护。
2、对试样采集和流量信号全过程监测，设有各种故障和异常情况报警。
3、针对流量比例样设计，同时兼顾时间比例样的采集。
4、取样探头入口取样线速度随输油速度自动调节，流量比例样采集的代表性及准确性。
5、样品接收器采用密闭式可变容积结构，样品与输油管道压力、温度同条件储存，无成分损失。
6、PLC控制系统，液晶屏显示，参数设置简单明了，可满足各种输油工作状态下的样品采集设置。
1、产品特点：
（1）子样体积量设定范围：5-15mL
（2）总取样量设定范围： 600~1500mL（可根据生产需求设置取样量，）
（3）预期取样时间设定范围：1-99小时
（4）取样方式设定：循环流动时间比例样
３、取样数据显示及处理
（1）取样量和取样时间实时显示
（2）工作状态显示
（3）报警类型文字显示
（4）管线温度显示
（5）取样完毕显示
6、控制及报警
（1）加热保温系统（手动）：循环回路原油介质加热和取样仪仪体加热均由防爆自限式伴热带提供。
（2）取样异常情况报警，取样超限自动停机并报警。
（3）采样回路密封失效自检报警。
（4）设备关键部件故障自检报警。
2、主要用途及适用范围
该自动取样仪安装方便、容易维护、安全性能好，可应用于任何液体管线非腐蚀性流体的取样。因而已在石油、炼化、油库、码头、输油管道等企业得到广泛应用。
适用于原油、石脑油、汽油及重质燃料等。
5、使用环境条件：
1)仪器使用环境：大气压力：86-106kPa；环境温度：-20-70℃；相对湿度：45-84％RH
2)安装避免爱结冰、环境温度急剧变化引起的结露、阳光直射、聚热之处。
6、主要技术指标
1)取样器系数PF（0.95～1.05）。
2)工作压力等级：1.6 MPa 、2.5 MPa 、4.0MPa。
3)工作介质温度：≤100℃
4)供显示屏电源： 5V DC
5)电源： AC 三相四线/3000W（平均运行功耗600W）
6)重量：200kg
