半导体粉末电阻率测试仪 四探针法粉末电阻率仪 型号HAD-2722四端子法或四探针法
概述
HAD-2722型半导体粉末电阻率测试仪是运用四端子法或四探针法测试粉末电阻率的测量仪器。

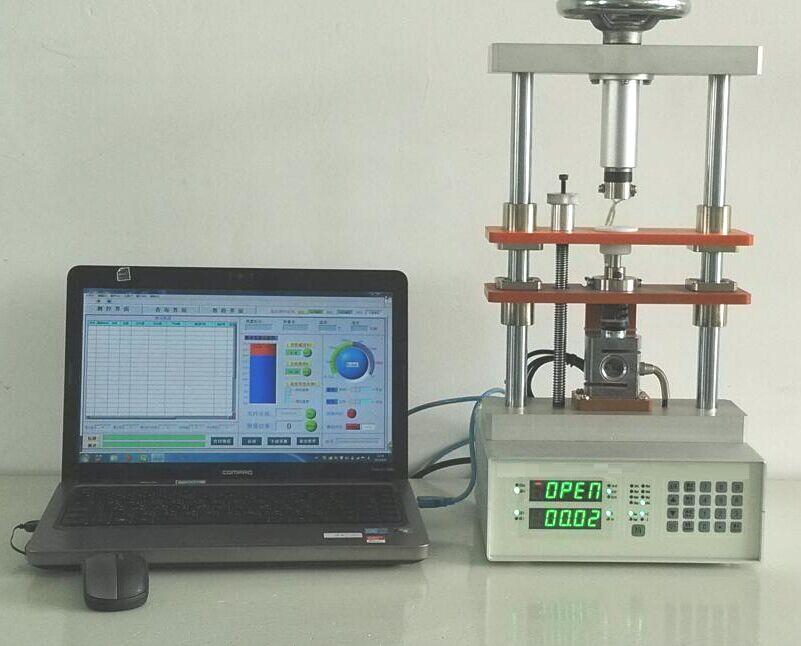

仪器组成： 整套仪器有主机和粉末测试台两大部分组成。
主机 是整个系统电气控制显示核心部分，主要由精密恒流源、高分辨率ADC、嵌入式单片机系统单元以及压力厚度显示单元组成。
粉末测试台 是连接测试主机，用来装夹半导体粉末（含高分子粉末和金属粉末等），进行压力施加（压片），并同步进行电阻率测试的装置（以下简称测试台）。
测试台为粉末标准容器、电极、加压机构、压力检测、厚度检测、连接线缆等单元组成。
优势特征：测试台设计，符合国标和行业规范
四端子法符合GB/T 24521-2009和YS/T 587.6-2006有关国标和行业标准。采用国际通用的电流、电压四端子测量法（仪器电流源和电压表两个单元分别从独立回路连至电极同时和样品接触），可以消除电极与连接导线导通电阻产生的误差，克服了传统的二端法测量粉末电阻率仪器的弊病，可以真实地、准确地测量出粉末样品的电阻率，因此重复性也好。
四探针法测试台设计符合符合新GBT 30835-2014《锂离子电池用炭复合磷酸铁锂正极材料》
3. 数字电压表：
⑴量程：10mV ～100 mV，自动
⑵显示: 4位有效数字，显示999.9小数点、单位自动显示
4. 数控恒流源
电流输出：直流电流0.1μA～1000mA可调，系统自动步进调整。
5.粉末测试台部分参数：
（1）、试样成份：成份不限，但不得含有对测试台和电极有腐蚀作用的成份。
（2）、试样粒度：标准以40目以下—60目以上（标准筛网），一般其他粒度也可！
（3）、试样容器：内径：Φ11.28mm（S=1.0cm2）
高度：0～20mm可调,带高度传感器监测，测量误差：±0.05mm。
（4）、测试压强
标准压强：P0=4Mpa±0.05Mpa。
压强量程：20Mpa, P=0～20 Mpa可调。
（5）、压力机构采用手动操作、压力平稳可调。
四位有效显示数00.00～20.00MPa，分别率±0.01 MPa。
6.测试仪外形与重量
前宽×长×总高=250mm×220 mm×540mm
重量=10Kg
7. 电源：
功 耗：< 10W
输入:220V±10%50Hz
8. 本仪器工作条件为：
温度：0-40℃
相对湿度：≥60%
工作室内应无强电磁场干扰，不与高频设备共用电源
