电容式单向引张线仪型号：DP-RY40S
1 电容式单向引张线仪概述
在直线型混凝土大坝上沿左右岸方向设置一根两端固定的水平张紧线体（引张线，通常采用不锈钢丝或碳纤维丝），使线体以非接触方式从安装固定在大坝上的DP-RYS型电容式单向引张线仪（智能式）中间穿过，可测量大坝安装仪器处相对于引张线体的上下游方向水平位移。这种测量方法还可使用在船闸上，线体沿闸墙长度方向布置，可测量闸墙朝向或背离闸室方向的水平位移。
1.1 电容式单向引张线仪测量原理
电容式单向引张线仪（智能型）原理图见图2。在引张线穿过仪器的部位上装有一个中间极，在仪器底板引张线体两侧各装有一块极板，板面平行于线体。当仪器随被测物发生垂直于线体方向水平位移时，极板与中间极之间也发生相对位移，从而引起两极板与中间极间电容比值发生变化，测量该变化值即可推算出与被测物相连的仪器极板与线体之间的相对位移变化量。
实际测量时应该确定一个基准，相对于基准的位移变化量与电容比读数之间关系如下：
1、小量程（±10mm）仪器为线性关系：? = Kf?( Ri – R0)；
2、大量程（±25mm）仪器为非线性关系：? = B?( Ri – R0) + C?( Ri 3 – R0 3 )。
其中：Δ —相对于基准的位移量（单位：mm）；
Ri — 电容比读数，R0 — 基准电容比读数；
Kf — 灵敏度（单位：mm），由出厂资料查得；
B、C — 仪器参数（单位：mm），由出厂资料查得。

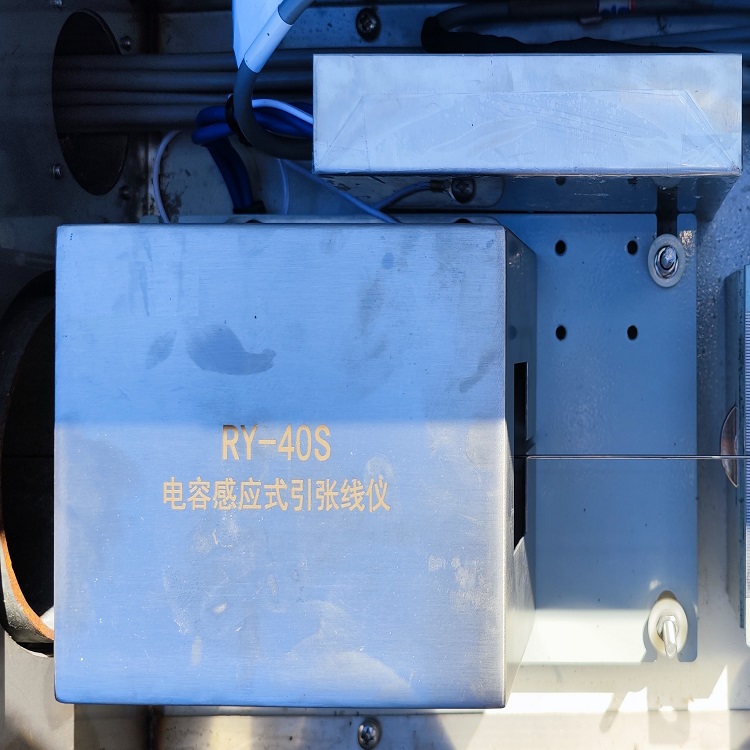

电容式单向引张线仪仪器结构
电容式单向引张线仪（智能型）由感应部件、变送器、底板、电缆、屏蔽罩等组成。感应部件由一个带有引线的中间极和一对（两块）极板组成，其中一对极板固定在仪器底板上，中间极则固定在引张线体上并从两块极板中间穿过。极板引出电缆从底板上的穿线孔穿至底板背面后接入变送器；
变送器就地将电容比信号转换为数字信号后远传输出，除信号输出电缆外，三根与感应部件
对应的输入电缆接入变送器，此外还有一根屏蔽线接入变送器；
底板四周开有螺孔，现场安装时用于将底板固定在测点箱内。另有四个螺孔用于固定屏蔽罩，四个螺孔用于临时固定标定装置（现场标定是仪器安装过程中不可缺少的一环）。接入变送器的中间极电缆从底板背面穿上后再从固线柱中间穿过，留待与中间极引线焊连；屏蔽罩用来消除外界因素对感应部件输出信号的干扰，且保护感应部件。
