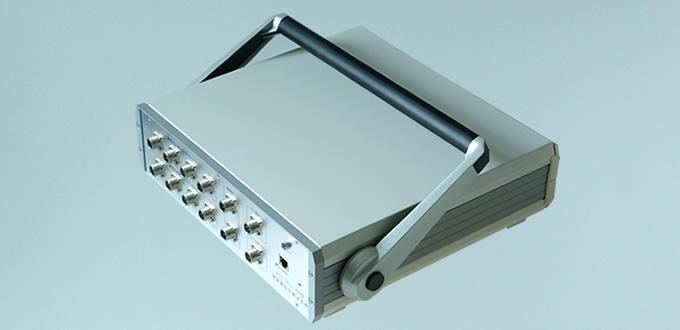

调速器综合测试仪/水轮机调速器检测仪 型号:HAD-TCS-100
HAD-TCS-100调速器综合测试仪主要用于水轮机调速器在出厂和现场等各种场合的调节系统试验
HAD-TCS-100调速器测试仪是基于的DSP(数字信号处理器)控制器研制而成的，其工作频率可达150MHz，具有很高的集成度和可靠性。以太网接口技术的引入，打破了这种数据传输速度的瓶颈，以太网的传输速率足以满足测试过程中的实时数据传输的速度要求。设备灵巧轻便型，很适宜现场测试和携带，主要用于水轮机调速器在出厂和现场等各种场合的调节系统试验。
主要用户
湖南省电力试验研究院、云南省电力试验研究院、广西省电力试验研究院、福建省电力试验研究院、江西省电力试验研究院、四川省电力工业调整试验所，云南电力技术有限公司，湖南柘溪电厂、广西大化电厂、龙滩水电站、五强溪水电站、湖南武陵电力公司、碗米坡电厂、大唐彭水水电站、云南糯扎渡电厂
主要特点
HAD-TCS-100调速器测试仪是一种全新的水轮机调速器仿真测试仪器，由HAD-TCS-100调速器测试仪和装有GTS/PFR水轮机调速器仿真测试集成软件的笔记本计算机两部分构成。两者通过以太网连接，HAD-TCS-100调速器测试仪的主要任务是用于对调速器各测点信号和传感器信号进行采集和处理，并将经过初步处理的实时信号通过以太网送至PC机，位于PC机中的GTS/PFR水轮机调速器仿真测试集成软件实现与调速器测试有关的监测、显示、分析和记录；此外，在仿真模式下，还要根据预先设置的数学模型，对水轮发电机组进行实时仿真。
高集成度和可靠性：HAD-TCS-100调速器测试仪是基于的DSP(数字信号处理器)控制器研制而成的。其工作频率可达150MHz，足以保证实时快速地进行数据采集和数字信号分析处理算法的实现，具有很高的集成度和可靠性；克服了以往测试仪采用单片机处理器，而受限于其处理能力和运算速度的问题，尤其对实时性和交互性要求高的动特性试验或一次调频试验，以及复杂的机组实时仿真来说更显其强大的处理能力和运算速度的优势。
以太网接口，打破了数据传输的瓶颈：以太网通信接口传输速度快，稳定可靠。避免了常规RS232串口速度太慢，在开停机试验，甩负荷试验等试验过程中根本没办法满足采集和传输素的要求的问题。避免了USB接口抗干扰能力差，现场试验时只要有油压，气泵启动就会导致他的接口死机，整个实验白做的问题。
灵巧便携方便宜用：HAD-TCS-100调速器测试仪在硬件设计和机箱设计上，充分考虑到应用过程中便携的要求，其外形尺寸为320×85×280mm，重量不到2kg，属于灵巧轻便型，很适宜现场测试和携带。在流行操作系统(如Win2K，WinXP)下方便可靠易用。
应用功能
HAD-TCS-100调速器测试仪主要用于水轮机调速器在出厂和现场等各种场合的调节系统试验
调速系统静特性试验：静特性试验用于测量调速器转速死区大小，非线性度以及永态转差系数的准确性。通过试验可以检查调速器的非线性度，转速死区大小和永态转差系数偏差，借以鉴别和改善调速器的工作性能。本系列仪器系统提供单调节的静特性试验和双调的协联试验功能；
动特性试验：调速器动特性试验用于检查调节器的调节规律的正确性，并测量调速器的控制参数Kp、Ki、Kd(或bt、Td、Tn)是否与标称值相符。在调速器的动特性试验中可实时连续监测的信号包括：机组频率、导叶位置、定子电流、蜗壳水压、尾水管水压、轮叶位置和机组功率等以及其他用户自定义信号。
动特性试验的试验项目有：开停机过程试验、空载频率摆动试验、空载扰动试验、负荷扰动试验(突增和突减负荷试验)、甩负荷试验、特殊功能试验和其他自定义试验等，在任何动特性试验过程中，用户可以控制试验过程的时间长度、采样频率、启动和停止、数据的存储、数据的回放以及数据分析等。
一次调频试验：具备自动跟踪机组频率的功能，确保正常的开停机操作，同时又能够切断机组频率输入通道，模拟改变机组的频率，进行一次调频试验。
录波功能：调速器测试仪提供一个通用的数据录波功能，用户可根据实际要求对所选通道进行特定目的的长时间和高速率的录波。
信号发生器功能：仪器提供一个通用的信号发生器功能，包括频率信号发生器功能和模拟信号发生器功能。
技术指标
4路电压型模拟量，输入电压范围为：0～10VDC(还可以根据用户要求调整为0～+5VDC、-5～+5VDC、-10～+10VDC等)；测量误差为≤±0.2%；
4路电流型模拟量，输入范围为：4～20mA；测量误差为≤±0.2%；
1路交流电压输入信号，用于通过钳形电流表测量机组定子电流；
2路工频频率信号测量通道，测频范围：0.00036Hz～1.5625MHz，精度0.0008%(50Hz处)，输入信号范围：0.2～±220VAC；
4路外部无源开关量测量通道；
2路工频频率信号输出通道，频率范围：5.96Hz～1.5625MHz，精度0.0032%(50Hz处)，方波输出，输出电压为5V；
2路0～10V的电压模拟量输出；
1路0～20mA的电流模拟量输出；
6路开关量输出通道；
10M以太网接口；
供电电源：220VAC(110)±20%，50Hz(60Hz)；
工作环境：温度-10~+50℃，湿度≤98%Rh；
平均无故障工作时间(MTBF)：20000小时。
