辰创达NEW-IOT物联网实验箱实训台 磁吸搭积木式平台架构

辰创达NEW-IOT物联网实验箱实训台 磁吸搭积木式平台架构
<
  • 辰创达NEW-IOT物联网实验箱实训台 磁吸搭积木式平台架构
>
产品报价: 15000
留言咨询
加载中
辰创达
CCD-XLab-AIOT
辰创达
高教 职教
天津 北辰区
温州大学
详细说明

本产品模块与底座采用磁吸积木式结构(非固定式),方便学生的安装拆卸,便于更换模块。

  物联网实验箱是一款面向电子信息、计算机及物联网专业的教学实验设备,主要由实验平台、实验模块、实验软件、云平台、实验开发工具及电子实训指导书六部分组成,实验平台配置高性能的主板及拓展接口,并多达几十种物联网模块和传感器模块可供选择,模块均采用磁吸式接口设计,直接吸附到实验平台对应插槽内即可使用,无需额外接线,学生可以任意搭接模块进行实验,完成物联网基础知识学习以及复杂的多模块联网实验,拓展性强。

  该物联网实验箱资源丰富,提供几十种课程实验,可完成51单片机技术、嵌入式系统、RFID技术、ZigBee技术、射频识别技术、无线通讯技术、互联网技术、传感器技术、数据采集、无线传感器网络、物联网应用程序开发、智能终端开发、电路设计、集成电路技术、电子应用技术、人工智能等诸多课程的实验实训,课程实验提供开放的软件及硬件资源,着重培养学生的实际动手能力,可实现教学、科研、学生毕业设计等相关物联网课题。

  1、统一平台, 灵活扩展

  实验平台提供了完善的实验环境保障。集成通讯、供电、测量等功能,实现了在一个平台支持所有实验应用。平台上提供3.3V、5V、12V等常用的基础电源,电流可支持10A,可以满足所有的供电需求。另外提供串口、USB口、以太网等常用的接口,接口齐全。升级性能好,兼容性好,拓展性好。后续实验室二次升级,不用重复购买实验产品,购买主要硬件即可,节约建设成本。

  ① 采用一体式供电结构,整个NewIOT实验平台只需连接一根电源线即可,省去繁杂的接线工作,便于学 学生使用操作;

  ② 提供3.3V、5V、12V供电接口、USB接口、J-link下载接口、CC-debug下载接口、串口接口,接口丰富,便于拓展;

  ③ 内置USB HUB, 通过 1 路 USB HUB,拓展8路USB 接口 ,进行数据传输时,物联网模块无需单独连接数据线,整个平台仅需一根电源线即可;

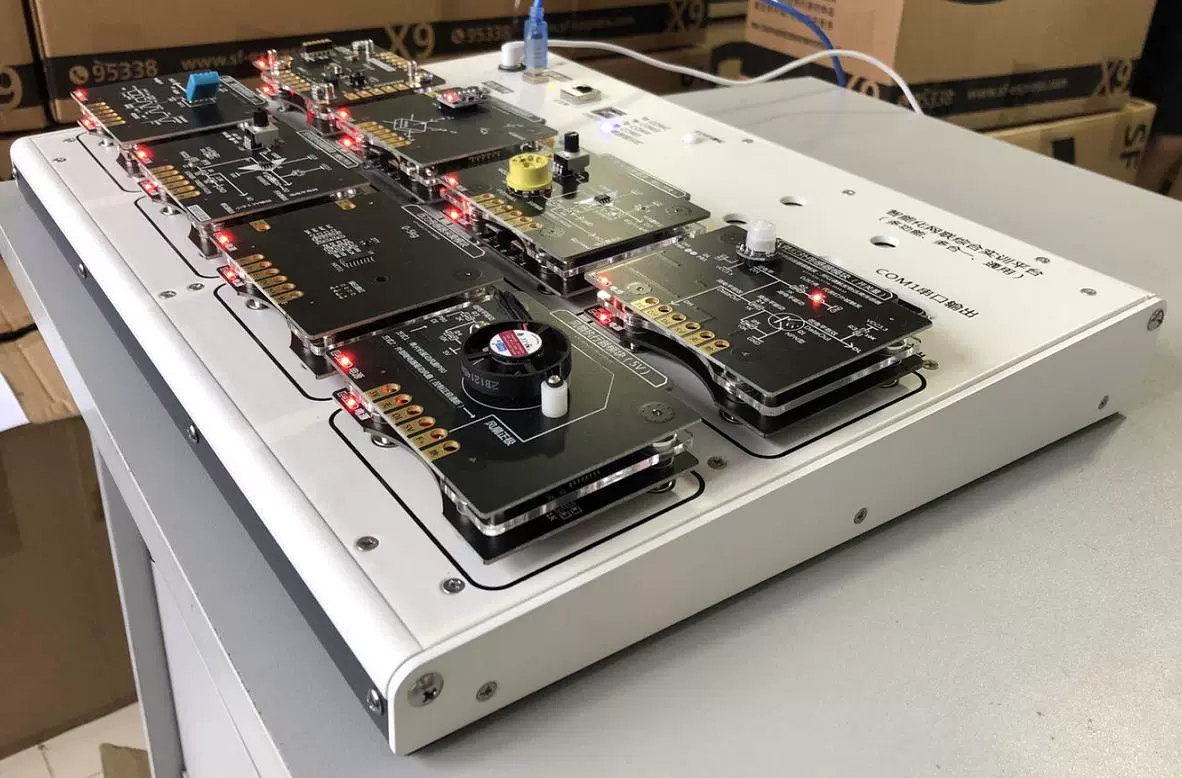

  ④ 实验平台具备8个通用实验模块插槽,集成防短路设计,支持8个模块联动实验,可在单个知识点学习的基础上,进行多模块综合应用,可完成无线传感网络实验等多种复杂的联网实验;

  ⑤ 提供了主板复位键以及ZigBee仿真器复位键,当通讯及仿真调试出现混乱时,只需用按下复位键即可恢复初始状态;

  ⑥ 实验平台还集成了虚拟仪器采集接口(虚拟仪器采集仪选配),便于物联网实验中的数据分析;

  ⑦ 每个COM端对应一盏指示灯(黄色),COM1-COM4模块正常工作时,指示灯常亮,另外配有主板运行指示灯(蓝色),实验平台正常运行时,指示灯常亮。

       2、物联网实验模块:

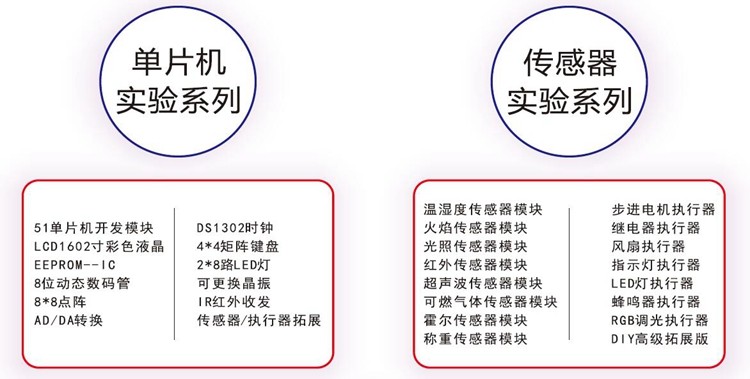

  ① 传感器:提供温湿度、门磁、人体红外、红外栅栏、光照、烟雾、气体、继电器、超声波、大气压力、土壤温湿度、pm2.5、红外测温等多种传感器。② 磁吸式可拆卸模块:AI语音模块、摄像云平台、模拟量采集器、STM32基础开发板、LED执行模块、涡轮风扇模块、各种传感器模块、RFID模块、蓝牙模块、双路继电器、Arduino UNO模块、键盘采集模块、ZigBee底板、ZigBee基础学习板、CC2530学习板、51单片机开发板、LoRa通讯节点、4G模块、NB-IOT通讯节点、WiFi通讯节点、红外遥控模块、锂电池供电底板、等多种物联网实验模块(可根据客户需求提供不同的实验模块)。 ③ 防呆设计,避免因连接错误导致模块损坏。④ 模块更新:更新物联网模块时,可以与实验平台无缝连接。

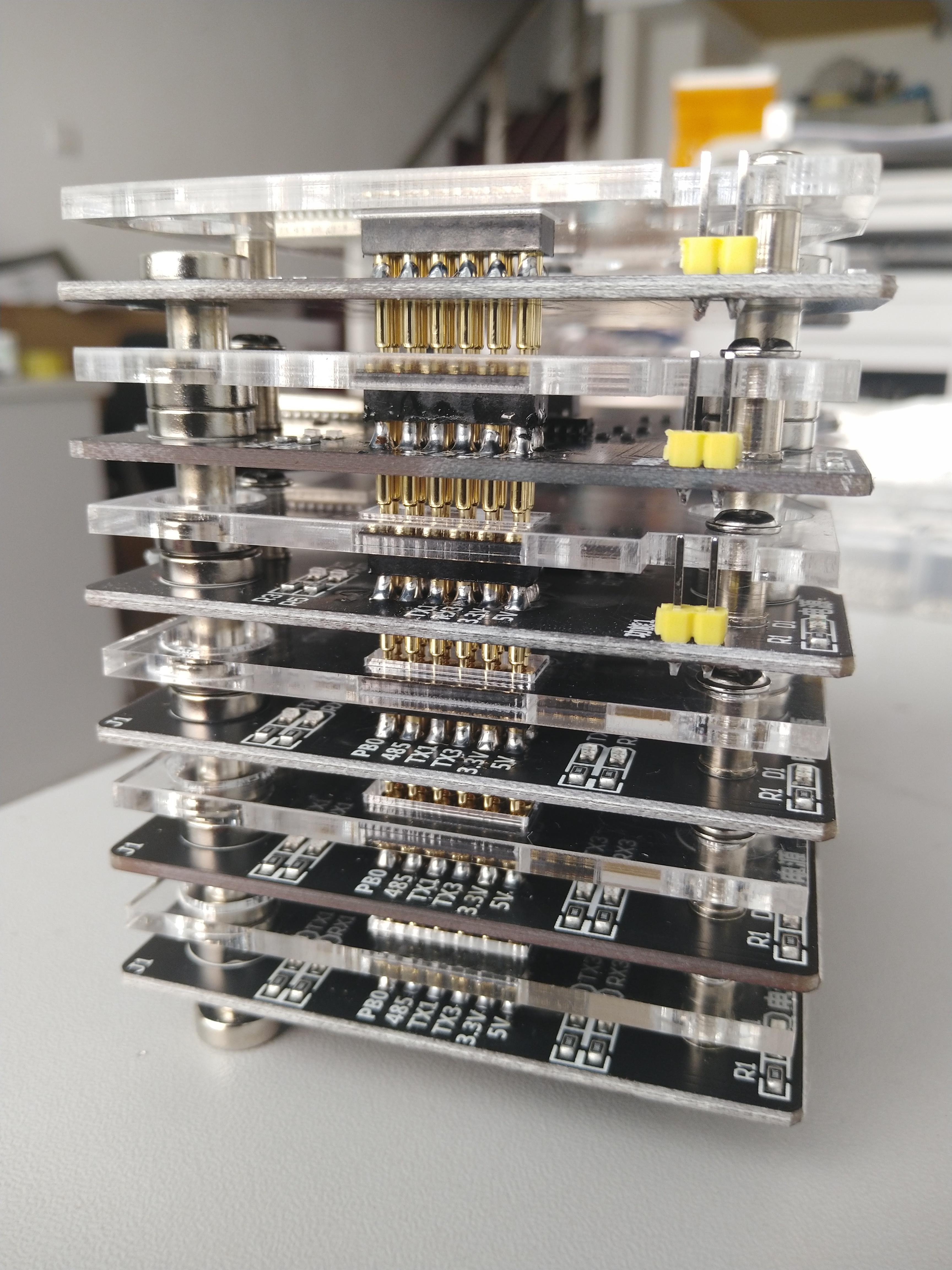

  模块与模块之间采用标准的磁吸式+搭积木式架构设计,即节点模块采用标准的12路弹性插针作为主要供电、仿真调试、数据通信、IO口拓展等,同时支持搭积木式的级联接,无须外接跳线,通过弹性插针即可通信。如:STM32处理器+ZigBee无线模块+传感器+NB-IOT模块,模块随意搭配更换,可拓展性强。

实验箱标准配置:

  • 基础实验模块:ZigBee模块(8个)、WIFI模块(1个)、蓝牙4.0模块(2个)、嵌入式网关(Linux/Andriod系统,1个)、STM32单片机模块(4个);

  • 传感器/执行器模块:高精温湿度、光照、人体红外、气体、超声波测距、压力传感器、双路继电器、LED照明灯执行器等8种配套模块;

  • 智能触摸屏网关:适用于物联网基础教学,该平台为我公司自主研发产品,采用Linux/Andriod系统,7寸电容触摸屏三星A9处理器,提供一套上位机软件开发环境,该软件的特点是:拖拽式、模块化界面开发,开发一个界面,可以应用在4个领域(7寸触摸屏界面、电脑上位机界面、WEB云端网页访问、Android-APP访问)。主要配合机械、自动化、传统工业上云等专业使用,无需学习C++/C#上位机软件开发、WEB开发、安卓APP开发、Linux界面开发等课程,直接拖拽按钮、对话框、阈值、执行、通信命令、数据解析等等功能,简化物联网整体开发过程,设备采用军工级底板、外壳,可以直接应用于各种复杂的工业环境。

实验箱选配配置:

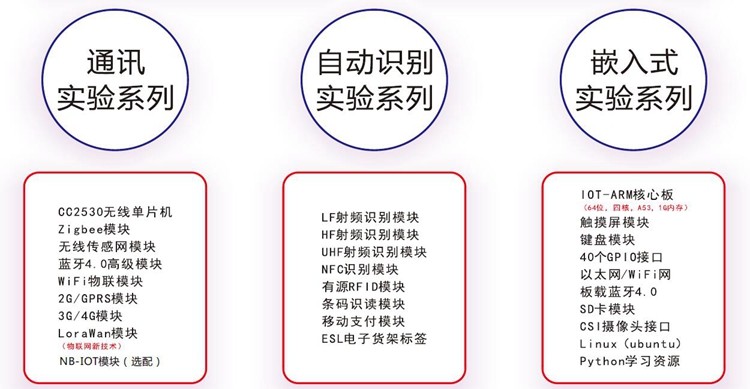

  • 其他通信模块:GSM通信模块(1个)、4G移动通信模块(1个)、5G通信模块(NB-IOT,2个)、窄带通信模块(Lora,2个)、IPV6边缘路由通信模块(1个),提供以上模块的相关传感器采集、数据通信、传输源码和相关PPT教学资源等;

  • 其他传感器:门磁传感器、红外对射栅栏传感器、土壤湿度传感器、红外遥控执行器、步进电机执行器、直流电机驱动器、舵机执行器、风扇执行器、红绿灯模拟器、LCD显示器、数码管显示器、PM2.5传感器、风速传感器、风向传感器、大气压传感器、限位器传感器、摄像头采集器、三轴加速度传感器等;

  • 演示设备:智能平衡小车(支持积木式)、智能四轮小车(支持积木式)、小型无人机(支持积木式)、小型机械臂(支持积木式)、小型履带车(支持积木式)等;

  • RFID射频识别:125K(低频读卡器)、13.56M(高配读卡器)、900M(超高频读卡器)、2.4G(有源RFID)等射频识别技术,提供源码、DEMO例程、智能门禁、智慧仓储、智慧物流等演示软件。

  3、物联网实验箱体:① 实验箱的上方提供一块可以悬挂物联网模块的挂板,并且所有物联网模块均采用磁吸式结构,节省实验空间。② 实验箱分为两层,上层为实验平台,实验平台采取嵌入式结构,可随意取出;下层采取隔断式结构,主要用于存放物联网实验模块及实验工具。

  4、体系完善,涵盖全面

  实验模块涵盖传感技术、嵌入式技术、自动识别、通讯工程、自动化、电子工程、物联网工程等诸多学科的实验实训。

  5、实验生动,资料丰富

  课程实验以实验包的形式进行加载,内容设计新颖活泼,贴近日常学习生活。实验软件配套电子版实训指导书,包含实验的背景资料、实验接线图、操作步骤、视频演示、扩展知识和创新思考等内容,并配套相应微课视频,为教师开展课程改革和教学创新提供了丰富资源。

  6、自由组合,扩展升级

  实验平台具备8个通用实验模块插槽,支持8个模块联动实验。可在单个知识点学习的基础上,进行多模块综合应用,支持复杂系统实验。模块组合可模拟真实的行业设备及业务场景。

  7、创新创业、市场应用

  平台基于物联网基础知识进行整合,目前很多本科生、高职生进行创新创业项目领域的应用已经非常多,到目前有一些学校已经共同开发涉及驾驶员辅助系统、信息娱乐与仪表盘、混合动力/电动动力传动系统、电子车身配件以及照明、家用电器、楼宇自动化、显示器及数字标牌、电子销售标签、工业自动化与控制系统、校内照明、楼到照明、医疗、保健与健康、电机驱动与控制、智能电网与能源、测试和测量、嵌入式云存储、iPhone照片云备份、数据采集服务器、web小型服务器等等成功案例。部分成功案例可以免费获得。
