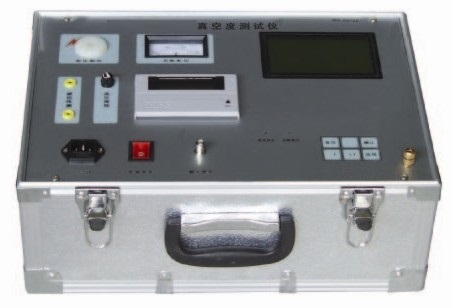

智能型真空度测试仪 真空开关真空度检测仪型号：DP29538
一 、智能型真空度测试仪概述
真空断路器是电力系统中普遍使用的压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。传统上，真空断路器用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空度严重老化的灭弧室。
真空度测试仪是真空灭弧室的真空度的鉴定设备，它以磁控放电为原理，以单片计算机为主控单元，测试过程全实现自动化。该仪器的采样设计改以往采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。本仪器突出的点是：实现了真空灭弧室的免拆卸测量，直接显示真空度值，使真空断路器用户详细掌握灭弧室的真空状态，为有计划地更换灭弧室提供了可靠的依据，为电网的安全运行提供了有力保障，克服了工频耐压法仅能判断灭弧室是否报废的缺陷。适用于供电单位现场测试，是真空断路器、安装、调试、维修的仪器。
二、智能型真空度测试仪测试原理
将灭弧室的两触头拉开定的开距，施加脉冲压，将电磁线圈环绕于灭弧室的外侧，向线圈通以大电流，从而在灭弧室内产生与压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子做螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流真空度曲线，由计算机自动成真空度的计算，并显示真空度值。
智能型真空度测试仪参数
1.真空度测量范围： 9.999×10-1～1×10-6
2.离子电流测量范围： 9.999×10-1～1×10-7
3.测 量 误 差： ＜10%
4.测 量 分 辨 率： 10-5pa
5.允许环境温度： -20℃～50℃
6.空 气 湿 度： ≤80%RH
7.电 源： AC，220V，50Hz±10%
8.外 型 尺 寸： 420×290×210（mm）
9. 压 输 出： 脉冲≤30kV15kHz
⒑重 量： 8kg
