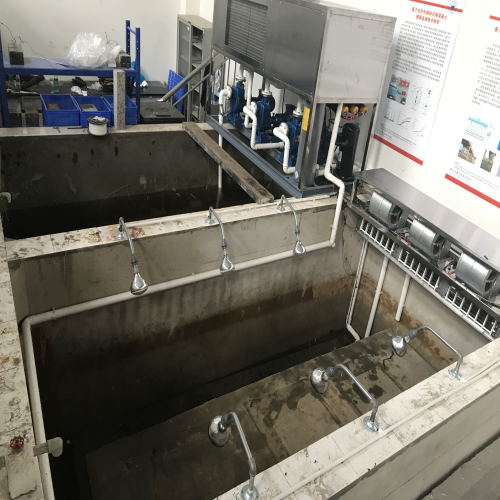

潮汐模拟（干湿循环）试验池TC-ZXC-2
硬件组成
1. 储液槽1只（4m x 2mx 1.6m，可根据实际情况订制）；
2. 试验槽1只；
3. 不锈钢控温水箱1只；
4. 海水泵3只；
5. 冷却与加热机组1套；
6. 热风机1套；
7. 光照设施1套；
8. 液位传感器1套；
9. 控制系统1套含触摸屏程控仪表；
10. 不锈钢支架2套；
11. 反力架：可选配置，可调便移自平衡式反力加载系统以及弹簧应力试模
技术参数
1. 具备恒温功能，温度可设定20±5℃；
2. 试验槽溶液液位可调节；
3. 试验槽风干系统自动控制，时间可设定，中心点风速按照10 m/s设计；
4. 浸泡过程中，水箱和试验槽的海水实现内循环，保持试验槽海水恒温；
5. 干湿循环过程全自动，时间和循环规律可通过触摸屏仪表编程；
6. 干燥过程可选择性打开烘烤灯光；
7. 可选配置：可调便移自平衡反力架。
试验流程
1. 在仪表上进行程序设定，包括试验浸泡温度，浸泡时间，风干时间，是否需要灯光照射，循环次数等；
2. 根据实际样品的高度，设定好液位传感器的高度；
3. 在储液池中灌注足够多的试验溶液，保证溶液可以完全淹没样品池中的样品；
4. 在循环水箱中灌注满试验溶液；
5. 合理摆放试验样品，尽量让样品可以均匀地被风干和灯光照射；
6. 检查试验准备工作，开机运行，自动完成所有试验；
7. 试验中期应该注意试验溶液的体量和浓度，进行适当的补充。
配件
序号 | 规格型号 | 数量 |
1 | 自吸式离心水泵型号50ZX15-12-1.5KW 海水专用，泵体不锈钢 | 3台 |
2 | 制冷压缩机艾默生ZR72 | 1台 |
3 | 风冷冷凝器及制冷配件 | 1套 |
4 | 箱体加工 | 1套 |
5 | 不锈钢蒸发器及蒸发器水箱 | 1套 |
6 | 鼓风机加热系统 | 1套 |
7 | 可编程触摸屏仪表，控制及电路部分 | 1套 |
8 | 不锈钢支架，包括压缩机和加热系统支架 | 2套 |
9 | 光照系统 | 1套 |
10 | 反力架 1.可调便移式自平衡防腐蚀反力架，操作空间大于1200mm，设计吨位25吨。 2.反力架压力采集与显示装置，25吨千斤顶。 3.316L材质防腐蚀位移传感器，应变传感器。 | 可选配置 |

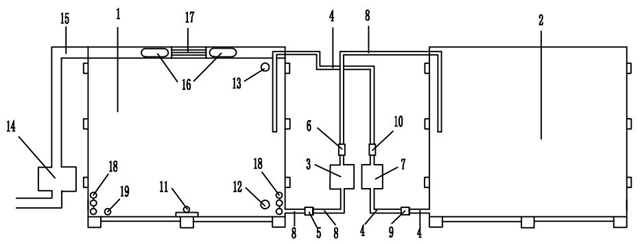

图1-1 TR-ZXC-2人工海洋潮汐环境模拟池俯视图
1.主腐蚀工作室、2.辅助腐蚀工作室、3.排水水泵、4.进水管路、排水电磁阀5、第二流量传感器6、进水水泵7、排水管路8、进水电磁阀9、流量传感器10、液位传感器11、低位液位控制器12、高位液位控制器13、吹风机14、吹风管路15、照明装置16、吹风口17、加热管18、温度传感器19、温度传感器
