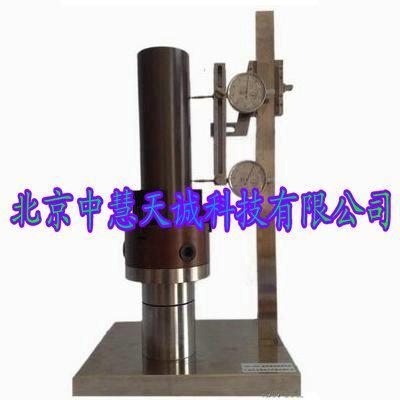

    瓶坯垂直度偏差测试仪 型号:SGY-10 货号:ZH9945
    产品简介:
    瓶坯垂直度偏差测试仪可测多个项目的指标,当该仪器只有上面一个表时,可测瓶子颈部的摆动幅度(即颈部弯曲程度),读数值为百分表指针的摆幅最大值和最小值之差;当两个百分表同时使用时,即可测瓶子底部与颈部的垂直度,也可测瓶子弯曲度,(原理:二个圆心点确定一条直线)。读数值时上表摆幅代表上值,下表摆幅代表下值,因为瓶子底部和颈部往往不可能那么垂直,所以每个百分表只能代表一个位置的弯曲度;当两个百分表同时测量时,可以对瓶子的综合指标进行判定。
    测量范围:
    高度:100-320mm
    直径:60-125mm
    误    差:≤0.10mm
    分 度 值:0.01mm
    仪器组件:仪器由14个小部件组成。
    操作方法:
    1.按照组装图纸,将所有相关的配件组装并调整至合理的状态,并锁紧相关的固定螺丝,(出厂已装好)。
    2.卡爪夹持标准校棒,自检本检测仪装置的垂直度,自检垂直度合格后,可正常进行瓶子的垂直度检测。
    自检方法:
    a.将卡爪调至内经约85mm位置,然后将芯轴放置于卡爪内,让芯轴自行垂直于卡盘平面。
    b.用扳手旋动卡盘螺栓,使卡爪内经夹持到芯轴的外圆,轻轻带紧即可。
    c.调整表托距离,使百分表触头碰触到芯轴的外圆,指针过0.5mm即可,(这样可避免芯轴外圆拉伤)
    d.旋转卡盘,使芯轴随之转动,指针的摆动幅度≤0.20mm,自检程序完成。
    3.根据瓶子底部直径,调整卡爪的距离,然后将瓶子放置于卡爪间,轻旋扳手,使卡爪刚好夹持住瓶子的底部,(力度要掌握,以免将瓶子夹变形,影响测量的准确性)。
    4.根据所需,调整表架的高度,最好是表托的下部接触到卡爪所镶铝片的上部约5mm位置,然后将表托固定螺丝锁紧。
    5.根据所测瓶子的高度的形状,调整表托的角度及滑动槽的百分表,使之成为自己所需要的状态,然后将表托固定螺丝锁紧。
    6.用手轻轻的旋转卡盘工作台,根据百分表上指针摆动的幅度,确定所检瓶子的垂直度数值。
