上海铁路公安学校位于浙江省嘉兴市南湖区越秀南路288号,让教师的生命和谐绽放,让学生的心田洒满阳光。上海铁路公安学校以能力培养为重心,以课程管理为核心,构建知识与技能并重,学历教育、职业技能培训和既有经验认证相贯通的、多层次、阶梯型的学习成果认证体系。
用户需求
①保证学校教学区,综合区,多个场馆内无线无死角覆盖;
②保证学校室外四百米操场以及综合楼中间区域都无死角覆盖;
③为了保障无线接入点的稳定运行,采用POE交换机统一供电;
④所有的无线接入点需要由无线控制器统一进行管理,可视化进行管理与操作;
网络设计

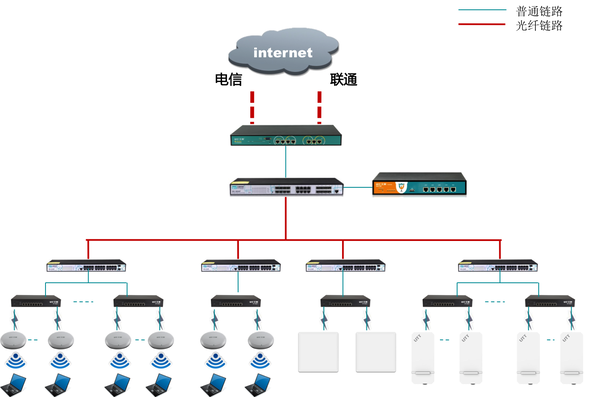

①网络拓扑图
②产品及功能

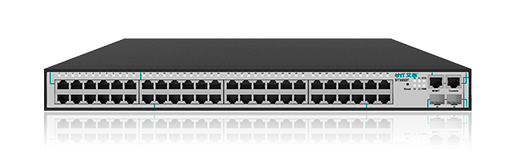

1)艾泰ST3552F
48个千兆以太网电口,4个万兆SFP+光口;256Gbps背板带宽,高交换容量,全线速转发;拥有多种用户认证方式及强大的ACL;支持丰富的交换特性,强大的流量控制;支持灵活的管控方式,提供WEB管理

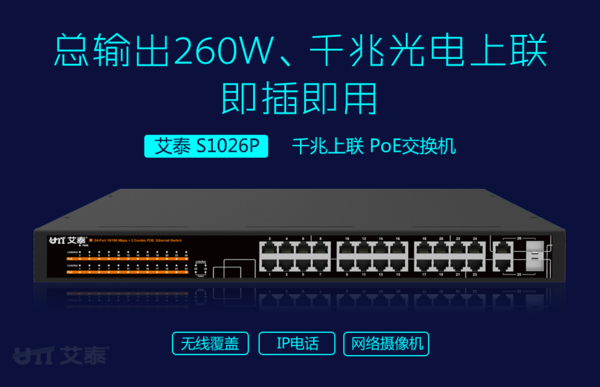

2)艾泰1026P
24个10/100M自适应RJ-45端口;2个10/100M/1000M自适应RJ-45端口(与光口复用,不供电);2个1000M SFP光口;1-24口支持PoE供电,支持802.3af/15.4W 802.3at/30W标准;内置工业级电源,电源更可靠;智能供电系统,系统过载保护;即插即用,打破传统电力线布局限制。
3)艾泰WA3080N
11AC 1200Mbps无线传输;1个10/100M自适应RJ-45接口,标准POE;内置高增益、双极化CPE天线,且工作2.4GHz、5GHz频段;支持室外IP65防护;适用于室外远距离桥接、远距离无线覆盖。
4)艾泰WA4050N
11AC双频大功率室外AP,1200Mbps无线传输速率;双频模式下最大支持256个用户;内置高增益多天线,最大覆盖10公里视距,室外工业标准设计,IP67防水防尘等级;
使用效果
WA4050N安装效果图

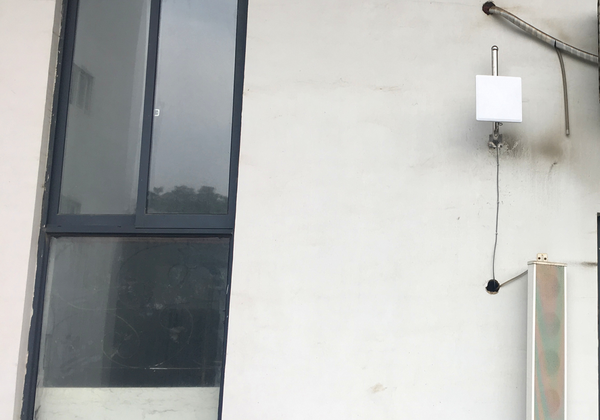

WA3080N安装效果图

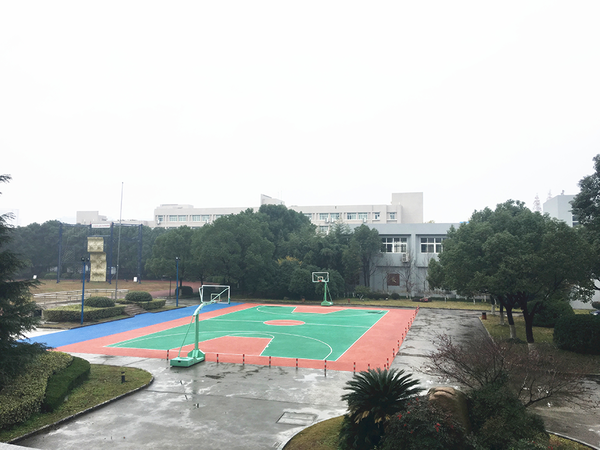

室外覆盖

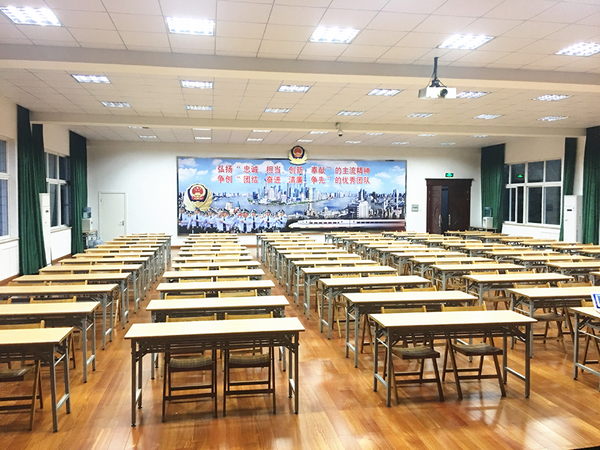

会议室

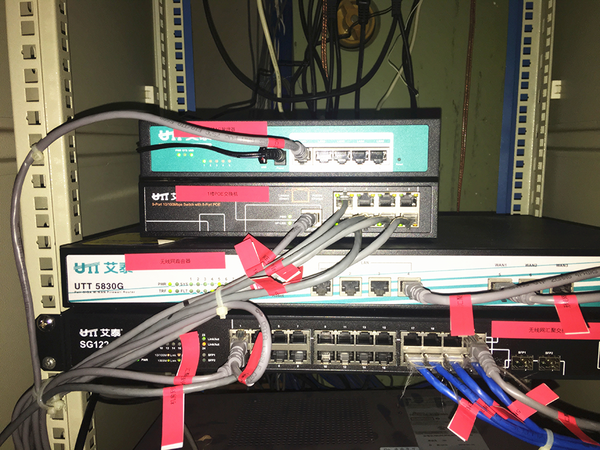

机柜图
