不容错过2017年3D扫描仪购买指南

教育装备采购网 2017-07-06 10:25 围观1420次

  北京时间2013年3月,美国3D打印机厂商MakerBot CEO布瑞·佩蒂斯(Bre Pettis)在SXSW互动大会上展示了3D扫描仪的原型品,从此开启了3D扫描的全新时代。3D扫描仪能对物体进行高速高密度测量,输出三维点云(Point Cloud)供进一步后处理用。

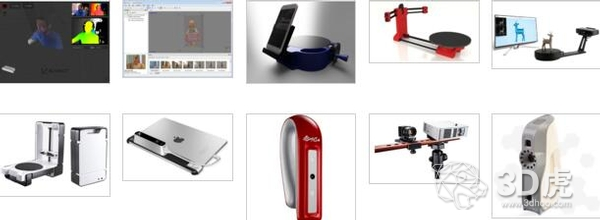

  接下来3D虎小编为你汇总2017年值得入手的3D扫描仪(软件)

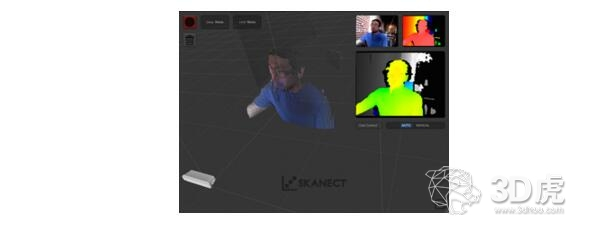

  3D扫描软件Skanect



  售价:基础版:免费、专业版PC端扫描软件Skanect Pro:$129

  技术:摄影测量软件

  Skanect是一种3D扫描软件,可与许多不同的3D摄像机配合使用,包括Structure Sensor和Microsoft Kinect。它是免费的个人软件,同时衍生出许多具备相同功能的商业版本,如Skanect Pro,其售价为129美元,值得注意的是,Skanect PRO是收费软件,所以安装后需要进行授权码的验证才能使用所有功能。Skanect Pro支持的硬件包括Structure sensor、Asus Xtion & Primesense Carmine、Kinect (Windows & Xbox)。

  分辨率:不适用

  优点:与Structure Sensor,Microsoft Kinect和Asus Xtion配合使用、免费用于非商业用途、 兼容Windows、MAC OS操作系统

  缺点:需要具备大量处理能力的计算机。

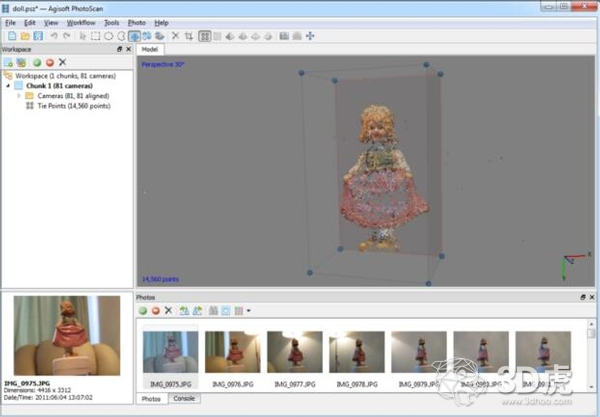

  3D扫描软件Agisoft PhotoScan



  售价:标准版:$179、专业版:$3,499

  技术:摄影测量软件

  PhotoScan是一款基于影响自动生成高质量三维模型的优秀软件,这对于3D建模需求来说实在是一把利器。

  PhotoScan无需设置初始值,无须相机检校,它根据最新的多视图三维重建技术,可对任意照片进行处理,无需控制点,而通过控制点则可以生成真实坐标的三维模型。照片的拍摄位置是任意的,无论是航摄照片还是高分辨率数码相机拍摄的影像都可以使用。整个工作流程无论是影像定向还是三维模型重建过程都是完全自动化的。

  PhotoScan可生成高分辨率真正射影像(使用控制点可达5cm精度)及带精细色彩纹理的DEM模型。完全自动化的工作流程,即使非专业人员也可以在一台电脑上处理成百上千张航空影像,生成专业级别的摄影测量数据。

  分辨率:不适用

  优点:适用于大多数基于摄像机的扫描系统,扫描非常小和非常大的对象,适用于Mac,Windows和Linux。

  缺点:需要充足光线才能获得最佳的照片进行处理,如果照片不对齐,可能会混淆,处理速度可能很慢。

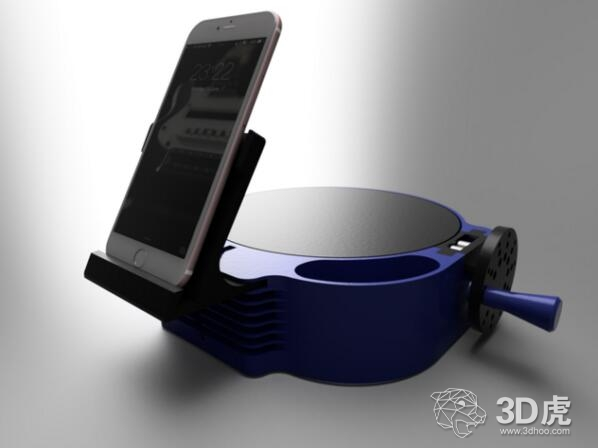

  3D扫描仪Dave Clarke



  售价:低于$30

  技术:摄影测量

  英国设计师Dave Clarke设计了一款便携式3D扫描转盘,可与您的智能手机配合使用。该设计相当巧妙,同时还赢得了2016 Pinshape金奖。

  分辨率:不适用

  优点:使用智能手机的机载摄像头,价格便宜,可以免费使用扫描软件。

  缺点:打印时间长,需要组装,软件仅限Windows。

  3D扫描仪:BQ Ciclop



  售价:低于$199

  技术:激光三角测量

  BQ公司的这款Ciclop是完全开源的,该公司甚至把有关这台3D扫描仪的所有相关机械设计、电子、软件、算法、数学和进行的测试都公布在了开源社区上,任何有兴趣的人都可以跟着构建出自己的3D扫描仪,并使用软件对其进行测试。该公司把源文件发布在了GitHub上,供用户修改和完善扫描仪。

  对于那些选择自己打造DIY 3D扫描仪的用户,BQ希望他们能够研究和理解的3D扫描仪的功能,并作出自己的修改,以帮助改善其设计和功能。BQ希望他们将设计贡献给开源社区的设计将有助繁荣针对开源的3D内容制作设备的开发。

  Ciclop设计的结构全部都是用3D打印的部件组成的,包括外壳、M8螺纹杆、M8螺丝、M3螺丝、螺母和垫圈等。其20厘米半径旋转平台则使用的是亚克力材料,并覆有防滑表面,以防止扫描的时候物体移动。转盘由110毫米直径的球轴承支撑着,并有一个NEMA 17步进电机推动其进行360度旋转。

  Ciclop上面使用的传感器则包括,中间正对扫描对象的是罗技C270高清网络摄像头、两边则各有一个class-17线激光模块。控制系统则使用的是基于Arduino的ZUM BT-3288主板,可以控制电机和激光器的固件。

  分辨率:0.5mm

  优点:开源硬件和软件,使用激光和网络摄像头进行高分辨率扫描。

  缺点:打印时间长,需要组装和附加部件,可能难以校准激光。

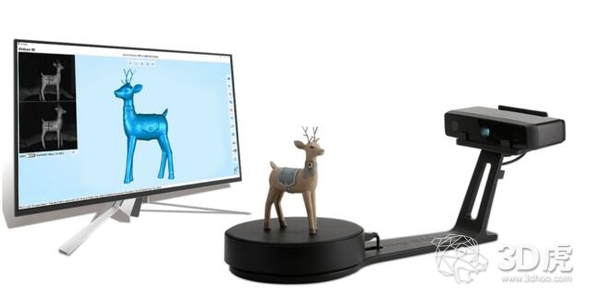

  3D扫描仪EinScan-SE



  售价:$ 1,199

  技术:结构光

  EinScan-SE是先临三维扫描仪EinScan-S的改进版本。 该系统包括一个转盘和一个小的便携式三脚架,用于扫描较大的物体。扫描物体的尺寸可达70 x 70 x 70厘米,其可用于固定的手动扫描和20 x 20 x 20厘米的自动转台扫描。值得注意的是,扫描应在黑暗中进行,因为光线会影响结构化的光线扫描。

  分辨率:0.1mm

  优点:以可承受的价格进行高分辨率扫描,可用于扫描较大物体

  缺点:校准非常棘手,软件加载相当缓慢

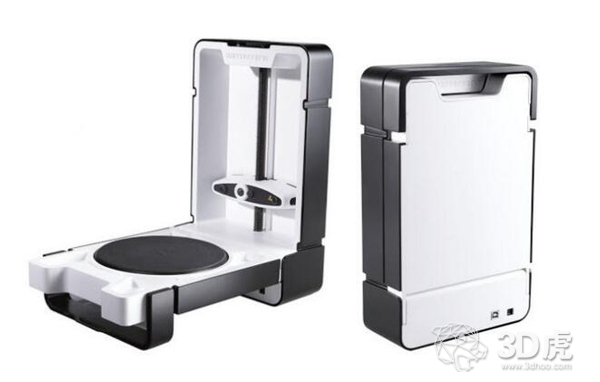

  3D扫描仪Matter and Form



  售价:$ 499.99

  技术:激光三角测量

  Matter and Form 3D扫描仪以其实惠价格和高达0.43毫米的分辨率而广受赞誉。随后推出低成本桌面型3D扫描仪的几家公司,包括MakerBot,其产品性能质量都无法与Matter and Form相匹敌。这款结构紧凑的便携式扫描仪使用了一对强大的激光器和一个高清传感器,可以以全彩的方式捕获最大为9×8英寸的对象,并且可以导出各种3D文件格式,包括STL、OBJ、PLY、XYZ和PTX等。

  分辨率:0.43mm

  优点:便携,易于安装,分辨率高, 兼容Mac和Windows

  缺点:扫描质量低、 扫描速度慢

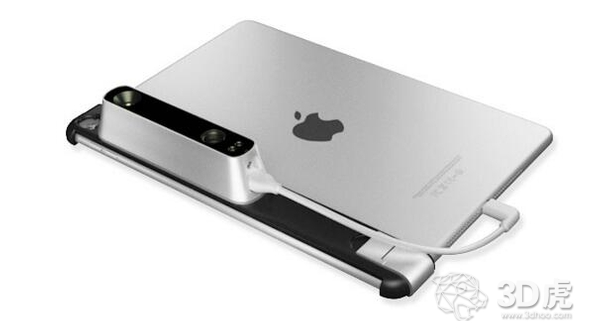

  3D扫描仪Structure Sensor



  价格:$ 349 - $ 499

  技术:摄影测量

  Structure Sensor是由Occipital推出的需要结合iPad使用的一款小型的、便携的3D扫描仪。针对iPad设计的特殊支架是根据iPad的大小进行选择,目前这款产品的固定配件兼容iPad air、iPad Mini 2、iPad 4th generation。它带给你的移动设备第六感:空间。换句话说,Structure Sensor让您“看”深度,也就是说您可以在您的房间里每一件物品来创作3D模型,就在您自己的房间里就可以玩现实模拟游戏,用3D扫描仪扫一扫您的宠物狗之类的事情。

  分辨率:0.5mm

  优点:便携,易于使用,无绳

  缺点:室外无法正常工作,阳光会干扰红外传感器

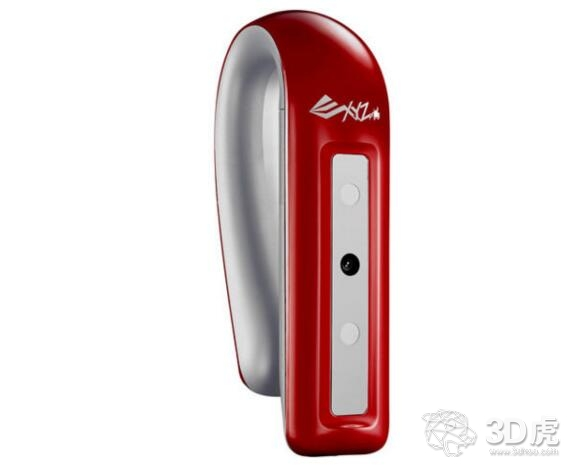

  XYZprinting 3D Scanner Pro 扫描仪



  价格:$199

  技术:摄影测量

  XYZprinting 3D Scanner Pro 具有光滑的人体工程学设计,重量轻,能够捕捉大型物体的全尺寸扫描,包括人。它还能完全兼容XYZprinting的编辑软件,使得教育性3D打印更有趣。其最大扫描体积为39.3×39.3×78.7英寸。该扫描仪不支持具有内置RealSense扫描模块和Windows Surface Tablets的设备。

  分辨率:1.5mm

  优点:廉价、轻便、符合人体工学、无绳

  缺点:扫描质量低

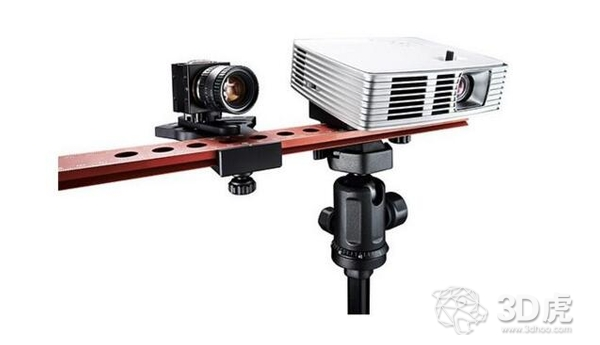

  惠普 Pro S3 结构光3D扫描仪



  价格:$ 3,699 +

  技术:这款改进的版本用一种更好的处理方式优化了结构光技术,考虑到扫描物体的不同条件和各种尺寸,会比以前更容易调整扫描系统 。

  这款扫描仪是可移动的,可以很轻易的放在被扫描物体前。 单击开始扫描过程,几秒钟后屏幕上就会出现数字化三维模型,甚至可以随意捕获到扫描对象的颜色,并可以复制扫描结果。

  你可以扫描所有的物体的侧面,并随后呈现一个封闭的360度的模型。3D模型可以导出标准的3D文件格式(如OBJ,STL和厚度)并且可以处理成其他应用。

  技术规格:

  扫描尺寸范围:60-500毫米

  分辨率/精度:约为物体实际尺寸的0.05% (高至0.05mm)

  扫描时长:单幅扫描2秒 (或者最高到10秒,要取决于设置和电脑速度)

  网格密度:每幅扫描顶点2,300,000

  输出文档格式:OBJ, STL,PLY

  系统配置要求:

  标准电脑(32/64 bit - Windows Vista, 7, 8, 10)

  3D 独立显卡(最好NVIDIA 或AMD的3D 独立显卡)、具有 VGA 或者 HDMI 接口、2个以上可用的USB接口

  建议:双核处理器,2GHz,8GB RAM,3d 独立显卡 (例如. NVIDIA GeForce 或者 ATI Radeon) 带1GB或更大的显存,USB 3.0

  优点:便携、精确、易用

  缺点:仅限室内拍摄,软件仅限Windows。

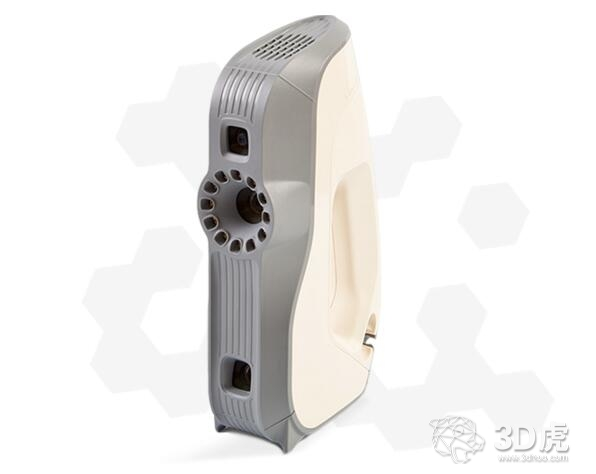

  Artec Eva 手持式人体3D扫描仪



  价格:$ 18,828

  技术:结构光

  Artec Eva 3D扫描仪是Artec扫描仪系列中的新贵。这种扫描仪是为需要快速、准确以及纹理扫描的客户量身定做的。Eva不需要对物体进行标记或校准。她可以迅速地用高分辨率捕获物体外形,并可以真实还原物体鲜艳的色彩。她的应用范围几乎是无限的...

  Artec Eva 3D 扫描仪酷似一台配有3D捕获功能的摄影机。扫描仪最高的捕获精度可达16帧每秒。这些帧图像可以自动校准对齐,使扫描过程变得简单快捷。这点对于特效制作、医学应用以及生物力学的研究尤为重要。由于Eva扫描图像的画质及高,所以可以应用到CG/动画制作、现场取证、医药等行业。

  分辨率:0.5mm

  优点:便携、精确、易用

  缺点:不能捕捉颜色纹理
