  • 电动汽车高压电性能测试

    中国教育装备采购网 2019/1/31 13:54:22 围观1250次 我要分享

      电动汽车的技术和配件在不断完善,整车电性能测试是汽车开发过程中的关键环节。通过对新车型全面、专业的电子电气系统测试,可以发现整车在电性能方面的不足,优化整车的电气系统,提高行驶里程。风丘科技提供电性能测试的采集设备、传感器、分析软件及工程服务,制定专业的电气性能解决方案,最大限度降低测试成本和测试时间。

      |高压电性能测试

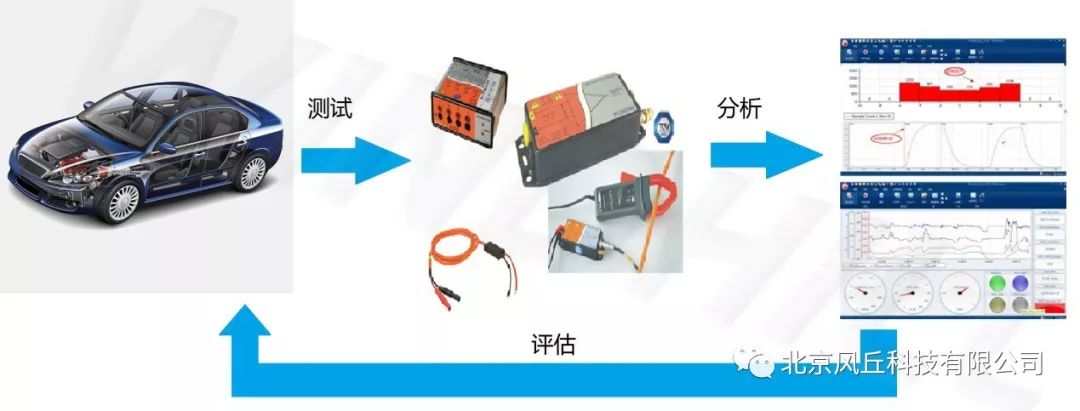

    电动汽车高压电性能测试

      下面介绍测试设备的功能及参数

      |模拟量采集模块

      用于能量回收测试、负载测试、主动放电和被动放电测试、车载充电机性能测试、整车电平衡测试。

    电动汽车高压电性能测试

      电动汽车高压电性能测试

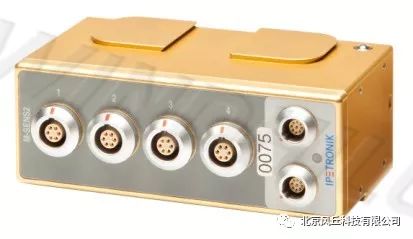

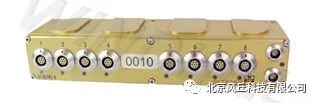

      ·4/8通道电压/电流测量模块

      ·单通道采样频率:2KHz

      ·测试精度:±0.05%(电压)±0.3%(电流)

      ·测量范围:±100mV~±100V,±20mA

      ·车载供电:9~36VDC

      ·各通道都可给传感器供电0~15VDC

      ·各通道之间屏蔽互不干扰

      ·配置高品质的LEMO接插件

      ·防护等级IP67,工作温度-40~125

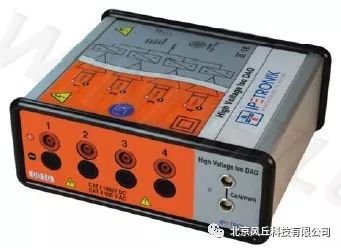

      |高压测量模块

      用于能量回收测试、负载测试、车载充电机性能测试。

    电动汽车高压电性能测试

    电动汽车高压电性能测试

      ·唯一通过TUV认证可用于车载高压数据采集的设备

      ·电流限流器保证设备与人身安全

      ·用于电动车与混合动力车辆的直流电压系统测试

      ·测量范围:±1000VDC

      ·工作温度:-20~70°C

      ·精度:±0.5%

      ·防护等级:IP67

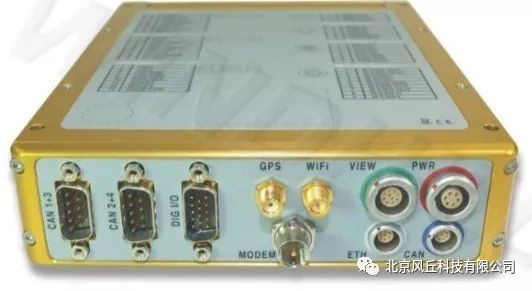

      |记录仪

      用于电性能测试中的数据自动存储。

    电动汽车高压电性能测试电动汽车高压电性能测试

      ·可选配多路CAN输入

      ·具备可扩展性,可后期升级

      ·多个存储组

      ·协议:CCP、XCPonCAN、KWPonCAN、UDS、J1939、OBD II

      ·在线统计计算

      ·CAN报文(Traffic)记录

      ·远程功能:Wifi,3G/GPRS,GPS

      ·所有CAN输入支持CAN唤醒功能

      ·通过USB和LAN,WIFI进行数据交换 (配置,测量数据)

      ·数据存储在可移动的存储卡里(CF卡)

      ·CAN,LAN和DIG I/O输入,完全电气隔离

      ·防护等级IP54

      ·工作温度:-40到85

      |电流采集设备

      用于能量回收测试、负载测试、主动放电和被动放电测试、车载充电机性能测试、整车电平衡测试。

    电动汽车高压电性能测试

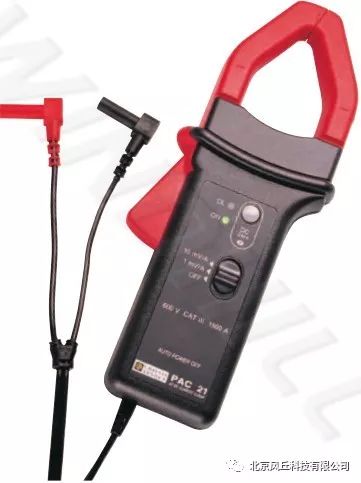

      ·高压电流钳

      ·测量范围:15 0A/1400A DC

      ·工作温度:-10°C to 55°C

      ·输出:10mV/A,1mV/A

      ·测试精度:2.5 % FS、4 % FS

      ·测量线径:39mm

      ·接头:安全型香蕉接头

    电动汽车高压电性能测试

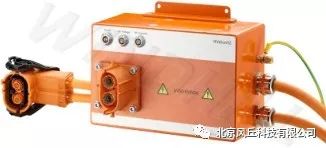

      ·高压分流计

      ·测量电流及电压

      ·适用于电动和混合动力汽车

      ·高压测量达到850 VDC

      ·电流测量高达900 ADC

      ·用于连接高压网络的专用插头

      ·直接连接到采集模块

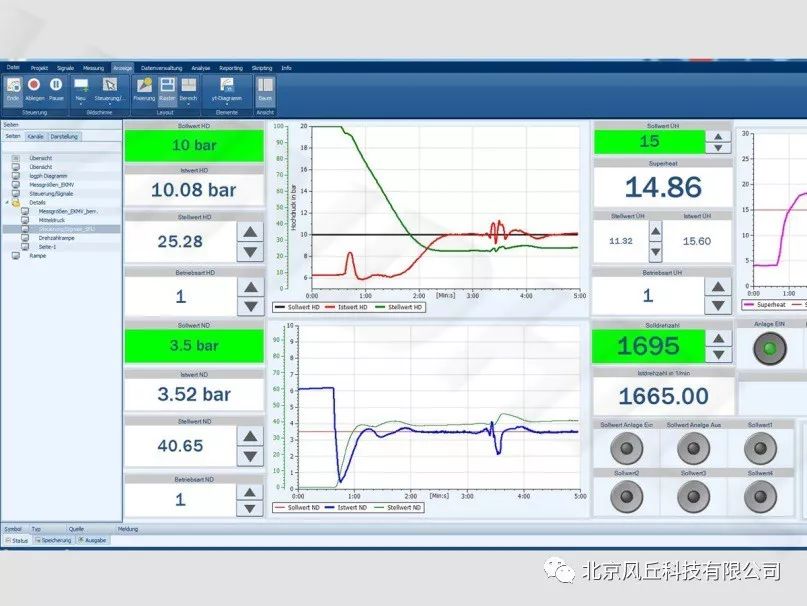

      |软件----IPEmotion

    电动汽车高压电性能测试

      ·硬件独立的数据采集软件,插件支持多种硬件;

      ·多种语言,支持中文、英文、德文等;

      ·支持CAN总线数据采集,可通过dbc和A2L文件从ECU采集数据;

      ·支持多种协议与标准:CCP, XCP, OBD, GM-LAN, FlexRay, LIN, J1939…

      ·图形化用户操作界面,可在采集过程中实时更改显示方式;

      ·在线统计及FFT处理等;实时视频记录与显示;

      ·可设置多个存储组,可自定义触发条件;

      ·数据加载回放,曲线缩放,油标功能;

      ·数据格式转换,EXCEL、MDM、DAT、MDF、CSV等;

      ·自动生成报告,并可自定义格式与模板;

      ·支持VB、Python编辑。

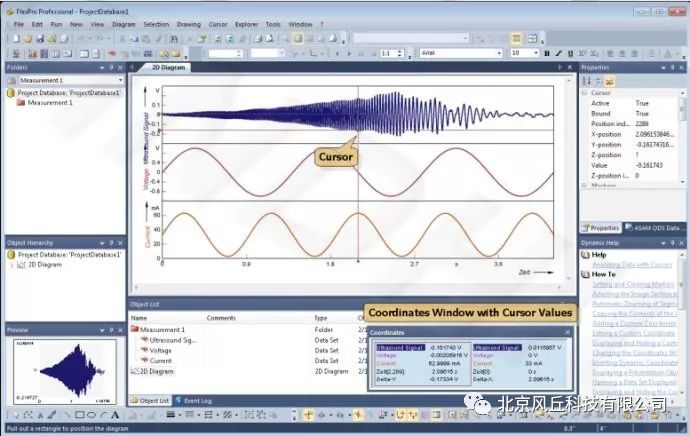

      |软件----FlexPro

    电动汽车高压电性能测试

      ·支持分享模板数据库

      ·大量的动态、易于使用的分析对象;

      ·强大的对象(数据集、图表、表格、文件等)编辑器;

      ·大量主流的2D和3D图表;

      ·强大的图形编辑器,可在多种显示对象中进行操作;

      ·FPScript函数和开发环境;

      ·阶比跟踪、光谱分析、人体振动、声学、数字滤波器等。

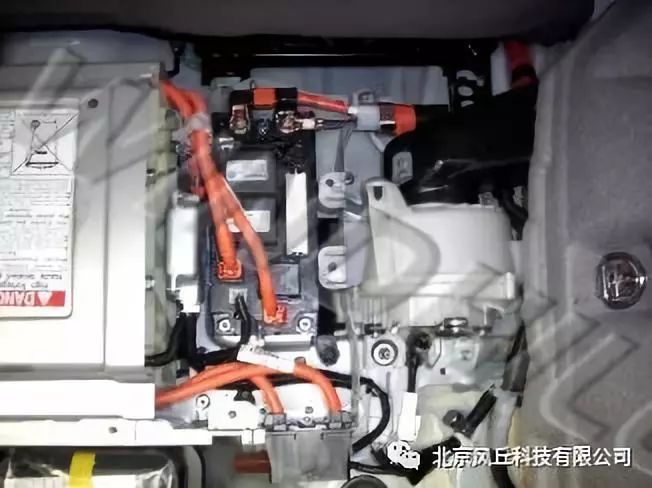

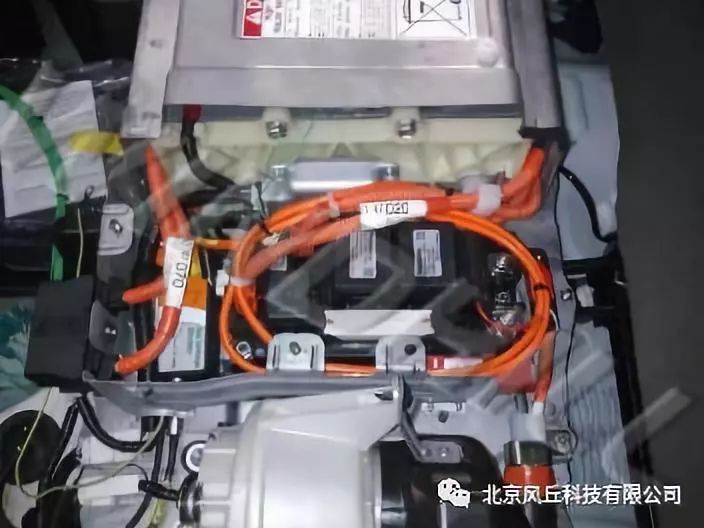

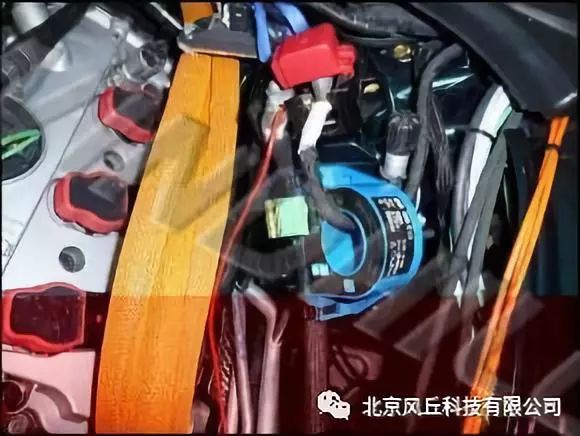

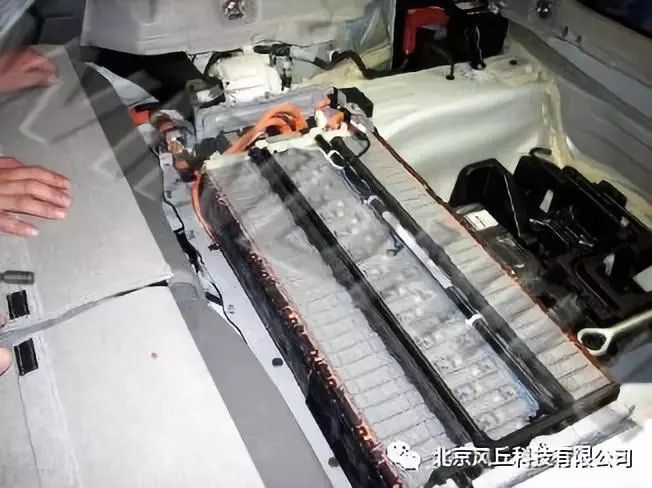

      |测量

    电动汽车高压电性能测试

    电动汽车高压电性能测试

    电动汽车高压电性能测试

    电动汽车高压电性能测试

    电动汽车高压电性能测试

    点击进入北京风丘科技有限公司展台查看更多 来源:中国教育装备采购网 作者:风丘科技 责任编辑:方剑波 我要投稿
